| 申請?zhí)枺?/TD>
| 200620006386 |
申請日： |
2006/02/27 |
| 公開號： |
|
公告號： |
2893311 |
| 授權日： |
2007-4-25 |
授權公告日： |
2007-4-25 |
| 專利類別： |
新型 |
國別省市代碼： |
15[中國|內蒙] |
| 代理機構代碼： |
15100 |
代理人： |
王社 |
| 發明名稱： |
深井減速機 |
| 國際分類號： |
F16H 1/32 |
| 范疇分類號： |
27D |
| 發明人： |
楊天博 |
| 申請人： |
楊天博 |
| 申請人地址： |
內蒙古自治區呼和浩特市呼倫貝爾南路147號內蒙古國土資源廳 |
| 郵編： |
010020 |
| 文摘： |
| 本實用新型公開一種深井減速機，主要結構特征是雙聯行星齒輪安裝在輸入軸的偏心軸頸上，其下端的小齒輪與固定齒圈相嚙合，上端的齒圈與輸出軸上的小齒輪相嚙合。輸入軸、雙聯行星齒輪和輸出軸均用承受徑向載荷的軸承和承受軸向載荷的軸承支承。行星齒輪在齒圈內作既有公轉又有自轉的行星運動，并帶動輸出軸上的小齒輪轉動。本實用新型可使用在１０００米以下的深井中，并能在１００℃－２００℃的高溫中及１０兆帕以上的高壓下穩定運轉，其超載能力及耐熱、抗磨損性能均極強，結構簡單緊湊，生產成本較低。 |
| 主權利要求： |

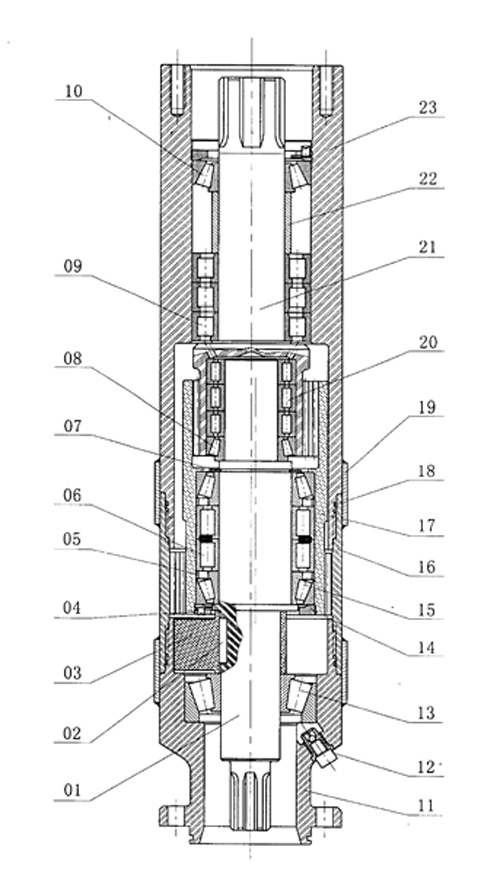

| 深井減速機，包括雙聯行星齒輪、輸入軸、輸出軸、軸承，其特征是：雙聯行星齒輪（１７）通過承受徑向載荷的軸承（０６）和承受軸向載荷的軸承（１５）安裝在輸入軸（０１）的偏心軸頸上，輸入軸（０１）下端用能承受軸向載荷和徑向載荷的軸承（１３）安裝在下接頭（１１）上；上端用能承受軸向載荷的軸承（０８）和承受徑向載荷的軸承（２０）安裝在輸出軸（２１）下端的小齒輪的孔內，將輸入軸（０１）保持在減速機的中心位置，雙聯行星齒輪（１７）下端的小齒輪與外殼（１６）上的固定齒圈相嚙合；雙聯行星齒輪（１７）上端的內齒圈又和輸出軸（２１）下端的小齒輪相嚙合，輸出軸（２１）用承受徑向載荷的軸承（０９）和承受軸向載荷的軸承（１０）安裝在上接頭（２３）上，在輸入軸（０１）上還要安裝一個平衡塊（０３），通過鍵（０２）固定在輸入軸（０１）上。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
