| 發明名稱： |
直角式減速機 |
| 國際分類號： |
F16H 1/14 |
| 范疇分類號： |
27D |
| 發明人： |
吳聲震;王慶忠 |
| 申請人： |
吳聲震;王慶忠;王慶雨 |
| 申請人地址： |
浙江省平陽縣昆陽鎮白石街4號樓761室 |
| 郵編： |
325400 |
| 文摘： |
| 直角式傳動減速機指輸入與輸出交角為９０°的傳動形式，它可以使工業生產線與某些配套主機結構更緊湊，占用盡可能小的空間。本實用新型直角式傳動減速機的主要特征在于采用電機直聯擺線減速機－錐齒輪結構形式，同時為了縮短軸向尺寸，將裝在擺線輸出軸上的主動錐齒輪置于二支承軸承之間。本實用新型比之德國ＳＥＷ系列產品，其優點在于：（１）制造工藝難度大大下降；（２）外形與軸向尺寸可減少２０～３０％，重量輕２５～３５％；（３）制造成本低３０～４０％。 |
| 主權利要求： |

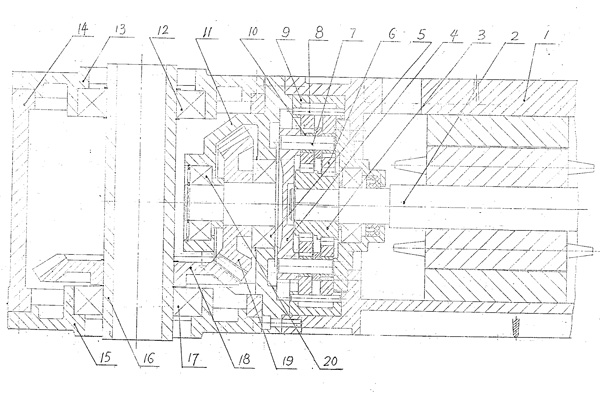

| 一種直角式減速機，其特征在于由電機直聯式擺線減速機及錐齒輪兩級減速構成，其中擺線減速機由機座［１］、輸入軸［２］、偏心軸承［３］、輸出軸［４］、擺線輪［６］、柱銷［７］、柱套［１０］、針齒銷［８］、針齒殼［９］、端蓋［１１］組成，輸出軸由軸承［５］與［２０］支承在端蓋內孔中，主動錐齒輪［１９］裝在輸出軸［４］的前端，從動錐齒輪［１８］與軸［１６］聯接一體，軸的兩端分別用軸承［１２］、［１７］支承在與箱體兩端聯接的端蓋［１３］與［１５］上，軸［１６］可以是實軸，亦可以是空心軸，亦可以是帶法蘭的軸； |
