| 申請?zhí)枺?/TD>
| 200710057118 |
申請日： |
2007/04/11 |
| 公開日： |
2007/09/19 |
公告日： |
|
| 公開號： |
101038017 |
公告號： |
|
| 授權日： |
|
授權公告日： |
|
| 專利類別： |
發明 |
國別省市代碼： |
12[中國|天津] |
| 代理機構代碼： |
12101 |
代理人： |
李鳳 |
| 發明名稱： |
星輪減速機 |
| 國際分類號： |
F16H 1/32 |
| 范疇分類號： |
27D |
| 發明人： |
孫一義;徐宏;周作國 |
| 申請人： |
天津減速機股份有限公司 |
| 申請人地址： |
天津市河?xùn)|區衛國道112號 |
| 郵編： |
300161 |
| 文摘： |
| 本發明涉及一種星輪減速機。本發明屬于減速機技術領域。星輪減速機，包括輸入軸、輸出軸、齒輪、齒圈和通蓋，其特征是：減速機殼內裝有輸入軸、輸出軸、齒輪、齒圈，輸入軸裝有偏心套，輸入軸有雙支撐軸承，偏心套裝有兩偏心軸承，兩偏心軸承分別裝有齒輪，兩齒輪外聯接齒圈，兩齒輪由連接銷軸固定于均載盤和軸出軸，均載盤設有軸承，輸出軸外圓與通蓋間裝有密封圈。本發明具有結構簡單、體積相對較小、承載能力較高、制造成本較低、傳動精度高、安裝方便、可與其它類型的減速機組合使用等優點，可廣泛應用于減速機行業。 |
| 主權利要求： |

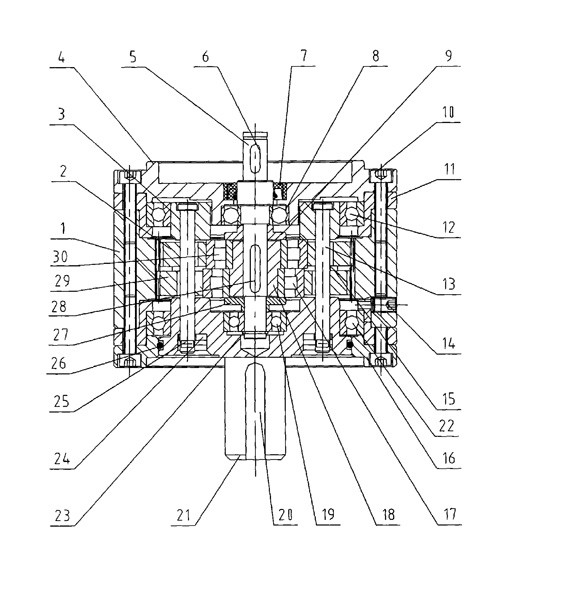

| 一種星輪減速機，包括輸入軸、輸出軸、齒輪、齒圈和通蓋，其特征是：減速機殼內裝有輸入軸、輸出軸、齒輪、齒圈，輸入軸裝有偏心套（１８），輸入軸（５）有雙支撐軸承（８、１９），偏心套裝有兩偏心軸承（１７、３０），兩偏心軸承（１７、３０）分別裝有齒輪（２、２９），兩齒輪（２、２９）外聯接齒圈（１），兩齒輪（２、２９）由連接銷軸（１３）固定于均載盤（３）和軸出軸（２１），均載盤（３）設有軸承（１２），輸出軸（２１）外圓與通蓋（１６）間裝有密封圈。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
