| 申請?zhí)枺?/TD>
| 93221779 |
申請日： |
1993/08/19 |
| 公開號： |
|
公告號： |
2169731 |
| 授權日： |
1994-4-22 |
授權公告日： |
1994-6-22 |
| 專利類別： |
新型 |
國別省市代碼： |
41[中國|河南] |
| 代理機構代碼： |
41102 |
代理人： |
張鳳姣 |
| 發明名稱： |
雙連齒輪夾持式減速機 |
| 國際分類號： |
F16H 1/14 |
| 范疇分類號： |
27D |
| 發明人： |
韓建方 |
| 申請人： |
韓建方;河南思達精密機械制造有限公司 |
| 申請人地址： |
河南省鄭州市高新技術開發區龍柏里路3號 |
| 郵編： |
450003 |
| 文摘： |
| 本實用新型提供了一種雙連齒輪夾持式減速機，它主要包括輸入、輸出、中間傳動機構，輸入機構包括輸入軸、輸入齒輪，輸出機構包括輸出軸、輸出齒輪，中間傳動機構為一呈對稱與輸入齒輪、輸出齒輪嚙合的中間傳動雙連齒輪，輸入齒輪、輸出齒輪、中間傳動雙連齒輪均為錐形齒輪，中間傳動雙連齒輪與輸入齒輪、輸出齒輪為非正交嚙合，是一集剛性傳動和摩擦傳動為一體的減速機，單級型機減速比可達６０∶１，適用于各個行業。 |
| 主權利要求： |

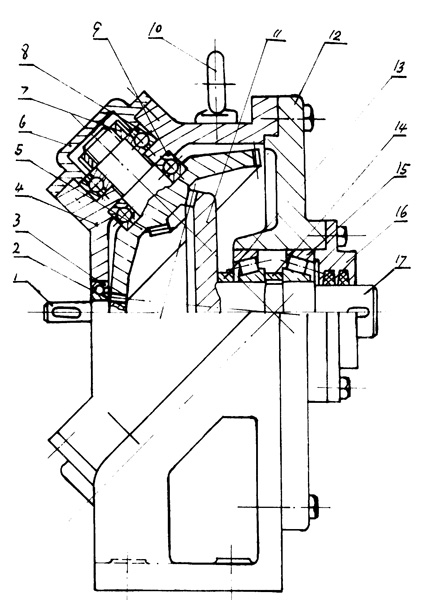

| 一種雙連齒輪夾持式減速機，包括動力輸入、輸出、傳動機構，輸入機構包括輸入軸（１）、輸入齒輪（２），輸出機構包括輸出軸（１７）、輸出齒輪（１１），其特征在于：傳動機構是一中間傳動雙連齒輪（５），輸入齒輪（２）與輸入軸（１）為一體，輸出齒輪（１１）與輸出軸（１７）為一體，中間傳動雙連齒輪（５）呈對稱與輸入齒輪（２）、輸出齒輪（１１）嚙合，輸入齒輪（２）、輸出齒輪（１１）、中間傳動雙連齒輪（５）均為錐形齒輪，中間傳動雙連齒輪（５）為內外雙齒面的錐形齒輪，外齒面與輸入軸（１）上的輸入齒輪（２）嚙合，內齒面與輸出軸（１７）上的輸出齒輪（１１）嚙合。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
1995-10-11;因費用終止日 |
