| 申請?zhí)枺?/TD>
| 94207792 |
申請日： |
1994/04/18 |
| 公開號： |
|
公告號： |
2194434 |
| 授權日： |
1995-3-24 |
授權公告日： |
1995-4-12 |
| 專利類別： |
新型 |
國別省市代碼： |
22[中國|吉林] |
| 代理機構代碼： |
00000 |
代理人： |
|
| 發明名稱： |
通軸式擺線針輪減速機 |
| 國際分類號： |
F16H 1/20 |
| 范疇分類號： |
27D |
| 發明人： |
謝志超 |
| 申請人： |
謝志超 |
| 申請人地址： |
吉林省東豐縣東豐鎮西街一委一組聯合樓一口四樓 |
| 郵編： |
136300 |
| 文摘： |
| 本實用新型公開了一種通軸式擺線針輪減速機，它在不改變同類減速機輸入及減速機構的同時，由穿過擺線輪銷孔的８～１２個銷軸將兩端分別與輸出軸及支承軸的端盤緊固聯接，使輸出軸－銷軸－支承軸成為一中心軸，中心軸兩端裝有軸承，分別座于左右端蓋上，使得銷軸及輸出軸均呈簡支式受力狀態，從而克服了同類減速機銷軸懸臂支承、輸出軸為半軸又懸臂的缺點，使主機具有更高的運行穩定性、更長的使用壽命及高的機械效率。 |
| 主權利要求： |

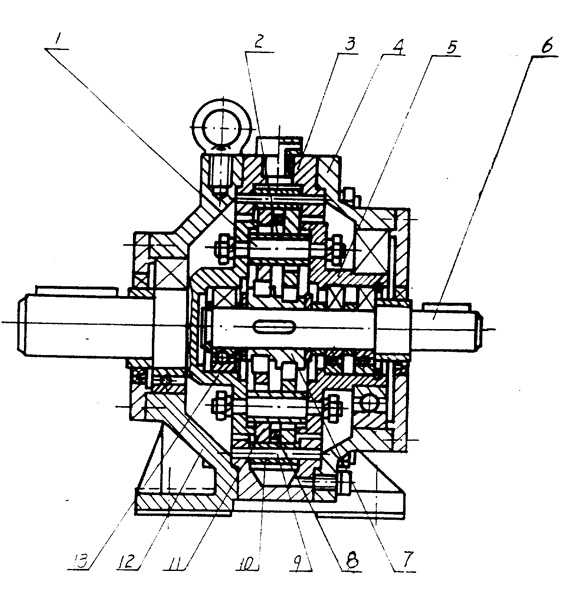

| 通軸式擺線針輪減速機，它由機座［１２］（與左端蓋一體）、針齒殼［３］、右端蓋［４］、針齒銷［９］、針齒套［１０］、輸入軸［６］、偏心套［７］、間隔環［８］、擺線輪［１１］、輸出軸［１３］、銷軸［１］、銷套［２］、支承軸［５］構成，其特征在于：輸出軸［１３］右端及支承軸［５］左端均為端盤，并且由穿過擺線輪［１１］銷孔的８～１２個銷軸［１］將兩端分別與輸出軸［１３］的端盤及支承軸［５］的端蓋緊固聯接，使輸出軸［１３］－銷軸［１］－支承軸［５］成為一中心軸，中心軸兩端裝有軸承，分別座于左右端蓋［１２］、［４］上。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2000-6-21;因費用終止日 |
