| 申請?zhí)枺?/TD>
| 92234555 |
申請日： |
1992/09/24 |
| 公開號： |
|
公告號： |
2168988 |
| 授權日： |
1994-5-1 |
授權公告日： |
1994-6-15 |
| 專利類別： |
新型 |
國別省市代碼： |
37[中國|山東] |
| 代理機構代碼： |
00000 |
代理人： |
|
| 發明名稱： |
同環行星減速機 |
| 國際分類號： |
F16H 1/28 |
| 范疇分類號： |
27D |
| 發明人： |
肖龍 |
| 申請人： |
肖龍 |
| 申請人地址： |
山東省煙臺市開發區卓悅機械傳動有限公司 |
| 郵編： |
264006 |
| 文摘： |
| 本實用新型公開了一種可廣泛應用于機械傳動中減速和增速傳動的同環行星減速機。該減速機的傳動形式為ＮＮ型少齒差齒輪傳動，它的雙聯齒輪在設計上與眾不同，使該減速機的兩對齒輪副齒寬的中心面在同一空間平面內或相距很近，作用于行星輪兩副輪齒上的嚙合力的切向分力相互部分抵消，在結構上解決了過去傳統上ＮＮ型少齒差減速機轉臂軸承受力大、壽命短，及因軸承功率損耗大而傳動效率低的問題。該減速機結構簡單，制造成本低。 |
| 主權利要求： |

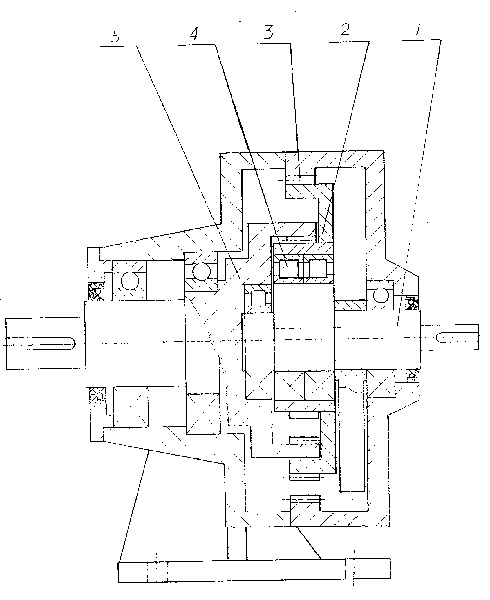

| 一種同環行星減速機，由輸入軸［１］、行星輪［２］、固定齒輪［３］和輸出齒輪［５］組成其傳動部分，其特征是行星輪［２］通過轉臂軸承［４］置于輸入軸［１］的偏心軸上，行星輪［２］的一副輪齒與固定齒輪［３］嚙合，另一副輪齒與輸出齒輪［５］嚙合，兩對齒輪副齒寬的中心面為同一空間平面或相距不超過齒寬的二分之一。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
1996-11-13;因費用終止日
1997-4-30;行政撤銷日 |
