| 申請?zhí)枺?/TD>
| 91100181 |
申請日： |
1991/01/10 |
| 公開日： |
1991/07/17 |
公告日： |
|
| 公開號： |
1053114 |
公告號： |
1018946 |
| 授權日： |
|
授權公告日： |
|
| 專利類別： |
發明 |
國別省市代碼： |
83[中國|武漢] |
| 代理機構代碼： |
42104 |
代理人： |
趙森林 |
| 發明名稱： |
搖桿式減速機 |
| 國際分類號： |
F16H 37/00 |
| 范疇分類號： |
27D |
| 發明人： |
江賢國;陳真明;程再恒 |
| 申請人： |
武漢市漢南區勞動服務公司 |
| 申請人地址： |
湖北省武漢市漢南區紗帽鎮漢南大道173號 |
| 郵編： |
430090 |
| 文摘： |
| 一種搖桿式減速機，主要包括有電動機、偏心輪、針桿組、搖桿組、輸出軸以及機座。輸出軸的一端呈圓筒狀，另一端呈軸狀。在圓筒狀兩端周圍分別鉸支有一組搖桿，并分別套置有搖桿軸座圈。搖桿的內觸角與軸承的加強圈相接觸，其外觸角與針桿組的套圈相接觸。它對目前普遍使用的擺線針輪減速機作了重大改進。它的體積小，重量輕，機械效率高，使用壽命長，便于使用及維修。 |
| 主權利要求： |

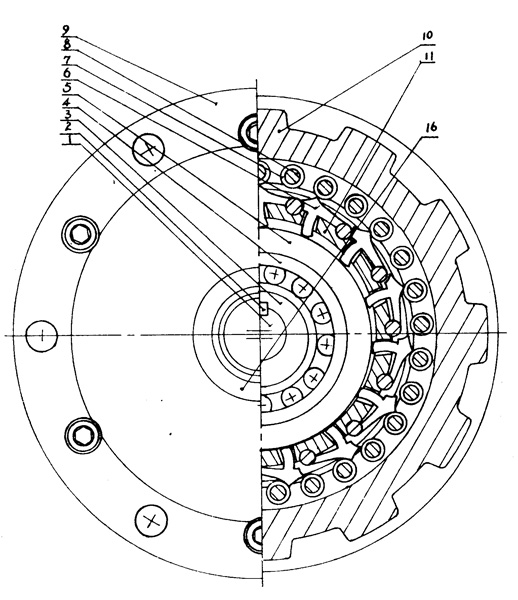

| 一種搖桿式減速機，其中包括有電動機、偏心輪、針桿組、輸出軸、機座；它的偏心輪３通過鍵２設置在電動機軸１的外伸端，軸承４套置在偏心輪３上，加強圈５套置在軸承４上，加強圈５的外圍套置有輸出軸１１，由套圈７和針桿８構成的針桿組設置在輸出軸１１的外圍機殼１０上，輸出軸１１分別由軸承１２和支承圈１３、軸承１４小圈１５支承在機座９和電動機軸１上，輸出軸１１的軸部和電動機軸１上均設置有軸封１６；其特征在于：所說的輸出軸１１的一端呈圓筒狀，另一端呈軸狀；在圓筒狀兩端周圍分別鉸支有一組搖桿６，并分別套置有搖桿軸座圈１１ａ、１１ｂ；搖桿６的內觸角與加強圈５相接觸，搖桿６的外觸角與針桿組的套圈７相接觸。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2005-9-14;視為放棄日
1994-2-2;視為放棄日 |
