| 申請?zhí)枺?/TD>
| 200320115139 |
申請日： |
2003/11/29 |
| 公開號： |
|
公告號： |
2670669 |
| 授權日： |
2005-1-12 |
授權公告日： |
2005-1-12 |
| 專利類別： |
新型 |
國別省市代碼： |
85[中國|重慶] |
| 代理機構代碼： |
50211 |
代理人： |
郭云 |
| 發明名稱： |
密閉式煉膠機用減速機 |
| 國際分類號： |
C09H 3/00;F16H 3/02;F16H 59/04 |
| 范疇分類號： |
|
| 發明人： |
付勇;劉其勇;石如春 |
| 申請人： |
重慶齒輪箱有限責任公司 |
| 申請人地址： |
重慶市江津德感鎮東方紅工業區 |
| 郵編： |
402263 |
| 文摘： |
| 一種密閉式煉膠機用減速機，其特征在于：齒輪輸入軸３上另有齒輪３６，該齒輪３６與空套在二級齒輪輸入軸７上的大齒輪５嚙合，在大齒輪５和小齒輪９之間設置有撥叉換擋機構，大齒輪５和小齒輪９通過軸承１１空套在二級齒輪輸入軸７上。本實用新型通過減速機的換檔，實現了密閉式煉膠機的變速，降低了密閉式煉膠機傳動系統的成本，能滿足不同煉膠工藝的要求，具有結構緊湊，體積小，重量輕的特點，它主要用于輪胎、橡膠廠橡膠和膠料的塑煉、混煉，特別適用于子午胎膠料的母煉和終煉的煉膠機。 |
| 主權利要求： |

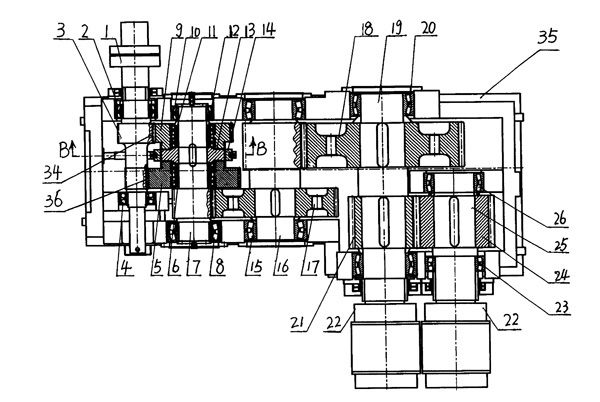

| 一種密閉式煉膠機用減速機，齒輪輸入軸（３）上的齒輪（３４）與二級齒輪輸入軸（７）上的小齒輪（９）嚙合，二級齒輪輸入軸（７）上的齒輪和三級齒輪輸入軸（１６）上的齒輪嚙合、三級齒輪輸入軸（１６）上的齒輪和輸出軸（１９）上的齒輪嚙合、輸出軸（１９）上的齒輪和輸出軸（２５）上的齒輪嚙合，輸出軸（１９、２５）并排伸出箱體（３５）外連接鼓形齒聯軸器（２２），其特征在于：齒輪輸入軸（３）上另有齒輪（３６），該齒輪（３６）與空套在二級齒輪輸入軸（７）上的大齒輪（５）嚙合，在大齒輪（５）和小齒輪（９）之間設置有撥叉換擋機構，大齒輪（５）和小齒輪（９）通過軸承（１１）空套在二級齒輪輸入軸（７）上。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
