| 申請?zhí)枺?/TD>
| 200720106519 |
申請日： |
2007/02/12 |
| 公開號： |
|
公告號： |
201018375 |
| 授權日： |
2008-2-6 |
授權公告日： |
2008-2-6 |
| 專利類別： |
新型 |
國別省市代碼： |
33[中國|浙江] |
| 代理機構代碼： |
33206 |
代理人： |
張?jiān)首?/TD> |
| 發明名稱： |
阻止交流單相異步電機減速機反轉裝置 |
| 國際分類號： |
H02K 17/32;H02K 7/10;F16D 41/064 |
| 范疇分類號： |
37A |
| 發明人： |
張學明;周志尚;黃海華 |
| 申請人： |
張學明 |
| 申請人地址： |
浙江省嵊州市甘霖鎮工業區C區 |
| 郵編： |
312462 |
| 文摘： |
| 本實用新型涉及阻止交流單相異步電機減速機反轉裝置，其結構在于外圈的外圓與機體的內孔配合，并用連接件固聯，若干只滾動體和若干條彈簧裝在開有若干個楔槽的內芯中，并與外圈的內孔配合，內芯用連接件連接在動軸上，當電機減速機在某種受力情況下突然反轉時，滾動體在彈簧的作用下進入內芯楔槽與外圈內孔組成的鎖緊楔角內，形成自鎖，達到有放阻止交流單相異步電機減機突然反方向轉動的目的，本實用新型結構緊湊、安裝方便、工作可靠、無噪聲、使用壽命長等優點。 |
| 主權利要求： |

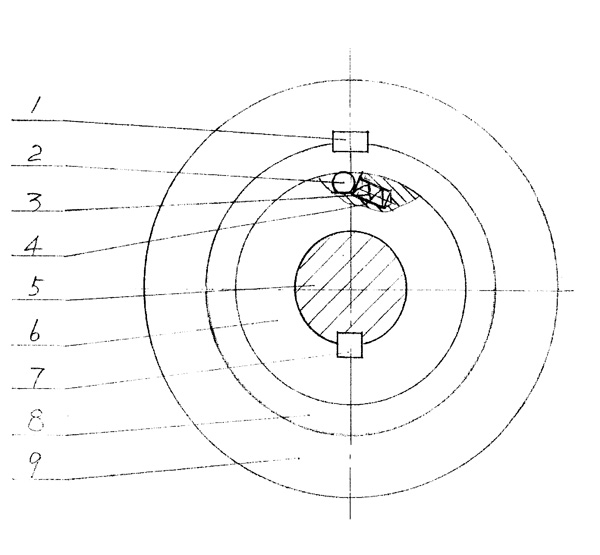

| 阻止交流單相異步電機減速機反轉裝置，包括外圈（８）、內芯（４）、動軸（５）、滾動體（２）、彈簧（３）、聯接件（１）、（７）、側板（６）、機體（９），其特征在于外圈（８）的外圓與機體（９）的內孔配合，并用連接件（１）固聯；若干只滾動體（２）和若干條彈簧（３）裝在開有若干個楔槽的內芯（４）中，并與外圈（８）的內孔配合；內芯（４）用連接件（７）連接在動軸（５）上，側板（６）裝在內芯（４）兩側；固定在機體內的外圈（８）的內孔與裝在動軸（５）上的內芯（４）的楔角組成了阻止交流單相異步電機減速機反轉裝置。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
|
| |
