| 申請?zhí)枺?/TD>
| 200620020758 |
申請日： |
2006/05/08 |
| 公開號： |
|
公告號： |
2903573 |
| 授權日： |
2007-5-23 |
授權公告日： |
2007-5-23 |
| 專利類別： |
新型 |
國別省市代碼： |
93[中國|哈爾濱] |
| 代理機構代碼： |
23118 |
代理人： |
陳曉光 |
| 發明名稱： |
環保節能型減速機 |
| 國際分類號： |
F16H 1/20 |
| 范疇分類號： |
27D |
| 發明人： |
駱?gòu)?劉方義 |
| 申請人： |
駱?gòu)?劉方義 |
| 申請人地址： |
黑龍江省哈爾濱市南崗區一曼街2號231棟 |
| 郵編： |
150001 |
| 文摘： |

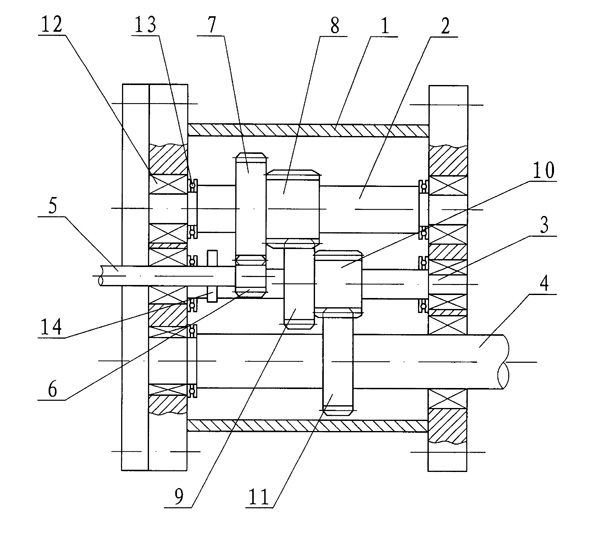

| 環保節能型減速機�，F(xiàn)行傳統老式減速機大多采用擺線針輪式、螺旋傘齒輪或蝸輪蝸桿減速傳動結構，減速比和傳動效率有一定的局限性，耗電量大、噪音大、體積大、使用壽命短、維護維修費用高。本產品的組成包括：齒輪箱１，所述的齒輪箱１內分別通過徑向軸承１２裝有輸入軸５、主動軸２、被動軸３和輸出軸４，所述的輸入軸５上裝有主動斜齒輪６，所述的主動軸２上裝有被動斜齒輪７和主動平齒輪８，所述的被動軸３上裝有被動平齒輪９和主動齒輪１０，所述的輸出軸４上裝有被動齒輪１１，所述的齒輪箱１內的主動軸２、被動軸３和輸出軸４兩端的徑向軸承１２內側裝有推力軸承１３，所述的輸入軸５上裝有風扇１４。本產品用于電動機與機械傳動的減速。 |
| 主權利要求： |
| 一種環保節能型減速機，其組成包括：齒輪箱，其特征是：所述的齒輪箱內分別通過徑向軸承裝有輸入軸、主動軸、被動軸和輸出軸，所述的輸入軸上裝有主動斜齒輪，所述的主動軸上裝有被動斜齒輪和主動平齒輪，所述的被動軸上裝有被動平齒輪和主動齒輪，所述的輸出軸上裝有被動齒輪，所述的齒輪箱內的主動軸、被動軸和輸出軸兩端的徑向軸承內側裝有推力軸承，所述的輸入軸上裝有風扇。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
|
