| 申請?zhí)枺?/TD>
| 00219223 |
申請日： |
2000/01/20 |
| 公開號： |
|
公告號： |
2410478 |
| 授權日： |
|
授權公告日： |
2000-12-13 |
| 專利類別： |
新型 |
國別省市代碼： |
32[中國|江蘇] |
| 代理機構代碼： |
32105 |
代理人： |
周建觀 |
| 發明名稱： |
速比定齒輪減速機 |
| 國際分類號： |
F16H 48/06 |
| 范疇分類號： |
27D |
| 發明人： |
胡志良 |
| 申請人： |
胡志良 |
| 申請人地址： |
江蘇省常州市青龍鄉亞新村委胡史塘20號 |
| 郵編： |
213021 |
| 文摘： |
| 一種速比定齒輪減速機，具有大箱體、軸承、輸入軸和輸出軸，輸入軸上固定有第一、第二主動齒輪，大箱體內還支承有傳動軸，傳動軸上固定有傳動齒輪和差動齒輪，大箱體內還通過軸承支承著可相對轉動的行星齒輪架，行星齒輪架的一側固定有可與差動齒輪相嚙合的速比定齒輪，行星齒輪架的另一側支承有可與第二主動齒輪相嚙合的行星齒輪，輸出軸的內端固定有與行星齒輪嚙合的內齒輪。本實用新型具有加工簡單、裝配容易、體積小等優點。 |
| 主權利要求： |

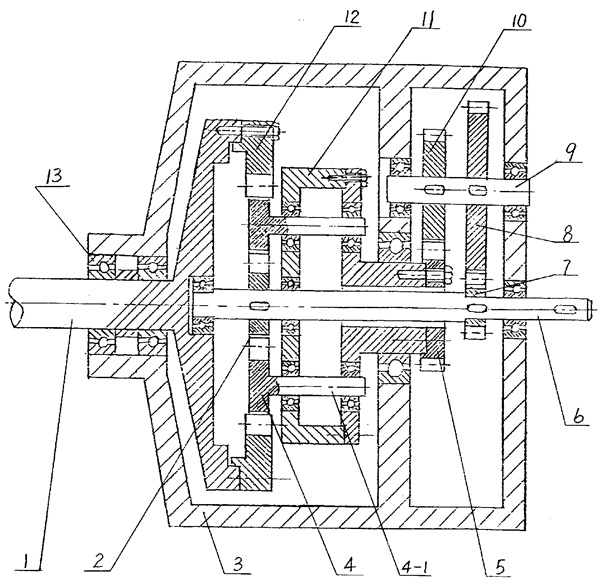

| 一種速比定齒輪減速機，具有大箱體（３）和軸承（１３），以及支承在大箱體（３）上的輸入軸（６）和輸出軸（１），其特征在于： ａ、輸入軸（６）上固定有第一主動齒輪（７）和第二主動齒輪（２）； ｂ、大箱體（３）內還支承有傳動軸（９），傳動軸（９）上固定有傳動齒輪（８）和差動齒輪（１０）； ｃ、大箱體（３）內還通過軸承（１３）支承著可相對轉動的行星齒輪架（１１），行星齒輪架（１１）的一側固定有可與差動齒輪（１０）相嚙合的速比定齒輪（５），行星齒輪架（１１）的另一側支承有可與第二主動齒輪（２）相嚙合的行星齒輪（４），行星齒輪（４）和行星齒輪架（１１）轉動連接； ｄ、輸出軸（１）的內端固定有可與行星齒輪（４）相嚙合的內齒輪（１２）； ｅ、輸入軸（６）的中段穿過行星齒輪架（１１），并通過軸承（１３）支承在行星齒輪架（１１）上。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2002-3-6;因費用終止日 |
