| 申請?zhí)枺?/TD>
| 200620018448 |
申請日： |
2006/03/27 |
| 公開號： |
|
公告號： |
2931932 |
| 授權日： |
2007-8-8 |
授權公告日： |
2007-8-8 |
| 專利類別： |
新型 |
國別省市代碼： |
11[中國|北京] |
| 代理機構代碼： |
11114 |
代理人： |
蘇瑞 |
| 發明名稱： |
水下行星齒輪減速電機 |
| 國際分類號： |
F16H 1/28 |
| 范疇分類號： |
27D |
| 發明人： |
桑鵬芳;米彥龍;戴德雷;吉和平;羅建寧;徐繼來;王穎紅 |
| 申請人： |
徐繼來 |
| 申請人地址： |
北京市朝陽區酒仙橋路12號電子城科技大廈九層 |
| 郵編： |
100016 |
| 文摘： |
| 本實用新型公開了水下行星齒輪減速電機。由防水罩、電機、防水殼、行星齒輪、機械密封、輸出軸、防水蓋、軸承、支撐座、密封圈構成；防水殼細端與防水蓋間放密封圈由緊固件緊固，防水蓋的軸孔與輸出軸插裝，防水蓋內側及輸出軸與防水殼內壁間安裝機械密封，輸出軸與防水殼內壁間以緊密配合方式安裝軸承，防水殼粗筒內的輸出軸內端與電機的軸之間以嚙合的方式安裝行星齒輪，防水殼粗筒外端與防水罩間放密封圈后由緊固件緊固，防水殼粗筒外壁與支撐座的支架焊接。作為水下作業及噴泉的數控噴頭使用。具有防水及滿足特定速度的功能，結構簡單巧妙、易制作、成本低、利推廣。 |
| 主權利要求： |

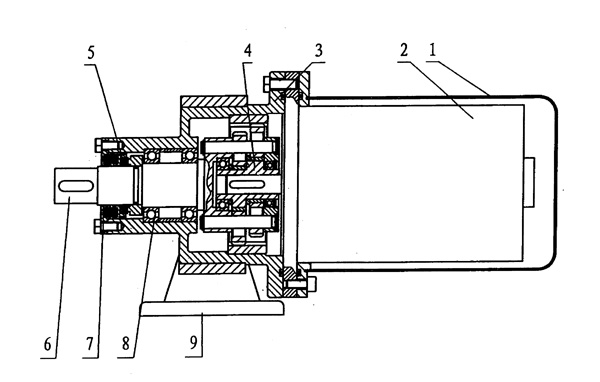

| 一種水下行星齒輪減速電機，其特征在于： 由防水罩（１）、電機（２）、防水殼（３）、行星齒輪（４）、機械密封（５）、輸出軸（６）、防水蓋（７）、軸承（８）、支撐座（９）構成； 所述防水罩（１）為圓桶狀的結構，所述電機（２）為微型電機狀的結構，所述防水殼（３）為梯形的圓筒狀的結構，所述行星齒輪（４）為少齒差行星齒輪狀的結構，所述機械密封（５）為磨擦面是由陶瓷材料制成的機械密封件狀的結構，所述輸出軸（６）為圓軸狀的結構，所述防水蓋（７）為設置有軸孔的圓環板狀的結構，所述軸承（８）為滑動軸承狀的結構，所述支撐座（９）為底板上焊接有支架狀的結構； 所述水下行星齒輪減速電機，其防水殼（３）梯形圓筒的細圓筒端與防水蓋（７）之間放置密封圈后由緊固件以緊固的方式相連接，其防水蓋（７）的軸孔與輸出軸（６）的輸出端以插裝的方式相連接，其防水蓋（７）的內側及輸出軸（６）與防水殼（３）梯形圓筒的細圓筒內壁之間安裝有機械密封（５），其輸出軸（６）與防水殼（３）梯形圓筒的細圓筒內壁之間以緊密配合的方式安裝有軸承（８），其在防水殼（３）梯形圓筒的粗圓筒內的輸出軸（６）內端與電機（２）的軸之間以嚙合的方式安裝有行星齒輪（４），其防水殼（３）梯形圓筒的粗圓筒外端與防水罩（１）之間放置有密封圈后由緊固件以緊固的方式相連接，其防水殼（３）梯形圓筒的粗圓筒外壁與支撐座（９）的支架以焊接的方式相連接。 |
| 優先權項： |
|
| PCT 項 |
|
