| 申請?zhí)枺?/TD>
| 200620047523 |
申請日： |
2006/11/06 |
| 公開號： |
|
公告號： |
201004577 |
| 授權日： |
2008-1-9 |
授權公告日： |
2008-1-9 |
| 專利類別： |
新型 |
國別省市代碼： |
31[中國|上海] |
| 代理機構代碼： |
|
代理人： |
|
| 發明名稱： |
一種外轉子諧波齒輪減速電機 |
| 國際分類號： |
H02K 7/116 |
| 范疇分類號： |
37A |
| 發明人： |
綦學堯 |
| 申請人： |
綦學堯 |
| 申請人地址： |
上海市閔行區古美西路631弄141號601室 |
| 郵編： |
201102 |
| 文摘： |

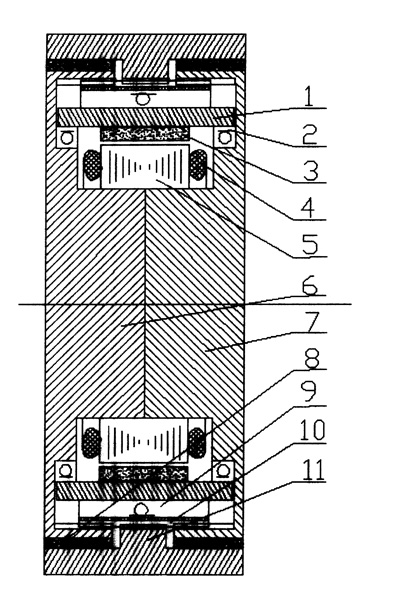

| 本實用新型屬于一體化結構的減速電機，其構造為將筒形柔輪結構的諧波齒輪減速機的波發生器和外轉子電機的外圓輪廓結合在一起，將外轉子電機的外圓輪廓加工成諧波齒輪的波發生器形狀。諧波齒輪的固定剛輪與端蓋結合成一體。本實用新型的諧波齒輪減速電機體積減少，加工方便。 |
| 主權利要求： |
| 一種外轉子諧波齒輪減速電機，其結構特征是：外轉子電機外殼的外圓輪廓呈筒形柔輪結構的諧波齒輪的波發生器形狀，外轉子電機外殼與筒形柔輪結構的諧波齒輪的波發生器結合成為一體，諧波齒輪的固定剛輪與端蓋結合成為一體。 |
| 優先權項： |
|
| PCT 項 |
|
