| 申請?zhí)枺?/TD>
| 200510129608 |
申請日： |
2001/05/31 |
| 公開日： |
2006/07/12 |
公告日： |
2008/05/14 |
| 公開號： |
1800671 |
公告號： |
100387860 |
| 授權日： |
2008-5-14 |
授權公告日： |
2008-5-14 |
| 專利類別： |
發明 |
國別省市代碼： |
SE[瑞典] |
| 代理機構代碼： |
11038 |
代理人： |
鄭修哲 |
| 發明名稱： |
包含制動機構的盤型制動器 |
| 國際分類號： |
F16D 55/224 |
| 范疇分類號： |
|
| 發明人： |
安德斯.奧特格恩;斯特凡.桑德伯格 |
| 申請人： |
哈爾德克斯制動產品股份公司 |
| 申請人地址： |
瑞典蘭斯克魯納 |
| 郵編： |
|
| 文摘： |

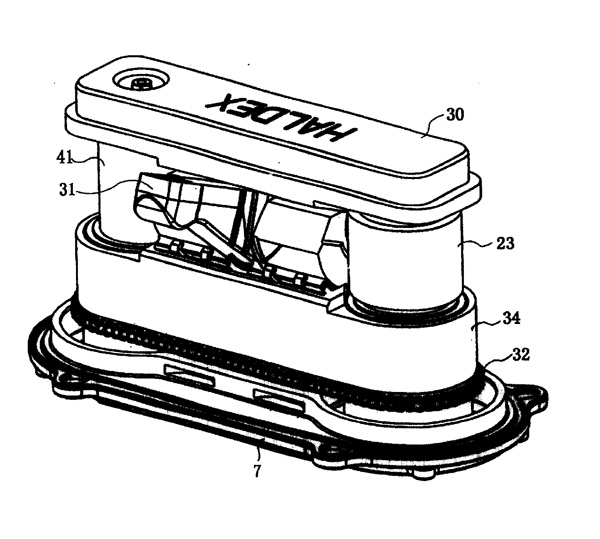

| 本發明提供了包含制動機構的盤型制動器，包括一卡鉗（１６），所述的卡鉗跨越制動盤并具有一用于容納制動機構的空腔。制動機構包括一調整機構（２３），一調整軸（４０）和一復位軸（４１）。還設有傳送在調整和復位軸（４０，４１）之間的運動的裝置（２４，４４）。 |
| 主權利要求： |
| 一種包含制動機構的盤型制動器，包括一卡鉗（１６），所述的卡鉗跨越制動盤并具有一用于容納制動機構的空腔，所述的制動機構包括一控制桿（３１），所述的控制桿（３１）作用在接納兩個推進單元的橫桿（３４）上，所述的兩個推進單元包括分別與推進螺栓（３９）螺紋接合的調整和復位軸（４０，４１），各推進螺栓（３９）作用在推進板（３８）上，因而通過封閉卡鉗（１６）的空腔的一蓋（７），所述的卡鉗（１６）分離開橫桿（３６）和推進板（３８），還有一使推進單元之間的運動同步的同步機構，其特征在于所述的同步機構安排在蓋（７）和橫桿（３４）之間，以便在被促動時，與橫桿（３４）一起運動。 |
| 優先權項： |
| SE 2000-5-31 0002058-6;SE 2000-10-3 0003546-9 |
| PCT 項 |
|
| 法律狀態：[免責聲明] |
