| 申請?zhí)枺?/TD>
| 200720101049 |
申請日： |
2007/04/13 |
| 公開號： |
|
公告號： |
201038848 |
| 授權日： |
2008-3-19 |
授權公告日： |
2008-3-19 |
| 專利類別： |
新型 |
國別省市代碼： |
14[中國|山西] |
| 代理機構代碼： |
14100 |
代理人： |
朱源 |
| 發明名稱： |
永磁同步電動機 |
| 國際分類號： |
H02K 1/27;H02K 21/12;H02K 21/14 |
| 范疇分類號： |
37A |
| 發明人： |
尚詩賢;周國聘;何宗格;孫德強 |
| 申請人： |
中國北車集團永濟電機廠 |
| 申請人地址： |
山西省永濟市電機大街18號 |
| 郵編： |
044500 |
| 文摘： |
| 本實用新型涉及電動機，具體為一種永磁同步電動機。解決現有同步電動機采用直流勵磁方式，因而系統結構比較復雜且能耗較高的問題。該永磁同步電動機包含定子和轉子，轉子包含轉軸和固定于轉軸上、由轉子沖片疊壓而成的鼠籠轉子鐵心，在轉子鐵心的軛部均布有磁極槽，各磁極槽內放置有永磁體磁極。磁極槽為梯形，梯形磁極槽內的永磁體磁極為三個，以增加永磁體磁極的表面積，增大磁極的磁通量，從而提高電動機的功率。本實用新型所述的永磁同步電動機通過在轉子鐵心軛部開設磁極槽，使同步電動機轉子中形成永磁體磁場，省去了直流勵磁系統，簡化了結構，減少了能耗。電機具有大的起動轉矩和顯著的高效節能技術特性。 |
| 主權利要求： |

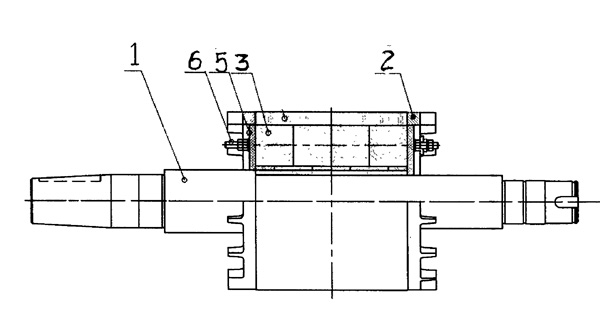

| 一種永磁同步電動機，包含定子和轉子，轉子包含轉軸（１）和固定于轉軸上、由轉子沖片疊壓而成的鼠籠轉子鐵心（２），其特征為：在轉子鐵心的軛部均布有磁極槽，各磁極槽內放置有永磁體磁極（３）。 |
| 優先權項： |
|
| PCT 項 |
|
