| 申請?zhí)枺?/TD>
| 200620024007 |
申請日： |
2006/04/03 |
| 公開號： |
|
公告號： |
2919667 |
| 授權日： |
2007-7-4 |
授權公告日： |
2007-7-4 |
| 專利類別： |
新型 |
國別省市代碼： |
14[中國|山西] |
| 代理機構代碼： |
14100 |
代理人： |
朱源 |
| 發明名稱： |
變頻調速異步電動機 |
| 國際分類號： |
H02K 9/06;H02K 5/20;H01R 39/08;H02K 5/16 |
| 范疇分類號： |
37A |
| 發明人： |
張彩霞;侯曉軍 |
| 申請人： |
中國北車集團永濟電機廠 |
| 申請人地址： |
山西省永濟市電機大街18號 |
| 郵編： |
044500 |
| 文摘： |
| 本實用新型涉及異步電動機，具體為一種變頻調速異步電動機。本實用新型針對國內首次研制開發的交流傳動的挖掘機對推壓驅動異步電動機的要求較高，現有異步電動機無法滿足要求的問題。該變頻調速異步電動機在機座的連線端上方開有進風口，進風口上安裝有強迫通風冷卻裝置，強迫通風冷卻裝置包含蝸殼、固定于蝸殼上的風機電機和蝸殼內由風機電機驅動的葉輪，前端蓋上開有出風孔。集電環綁扎固定于定子繞組端部。該變頻調速異步電動機改進并優化了通風冷卻結構、集電環及其安裝固定結構，它效率高，功率因數高，溫升低，電氣性能、機械性能可靠。尤其適用于交流傳動的挖掘機中作為推壓驅動異步電動機。 |
| 主權利要求： |

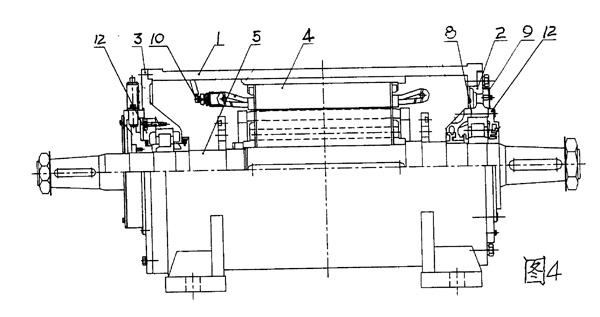

| 一種變頻調速異步電動機，包含機座（１）、前端蓋（２）、后端蓋（３）、定子（４）和轉子（５），其特征為：在機座（１）的連線端上方開有進風口，進風口上安裝有強迫通風冷卻裝置，強迫通風冷卻裝置包含其出風口與機座上的進風口對接的蝸殼（６）、固定于蝸殼（６）上的風機電機（７）和蝸殼內由風機電機驅動的葉輪，前端蓋（２）上開有出風孔（８）。 |
| 優先權項： |
|
| PCT 項 |
|
