| 申請?zhí)枺?/TD>
| 90210565 |
申請日： |
1990/01/10 |
| 公開號： |
|
公告號： |
2071846 |
| 授權日： |
1991-6-12 |
授權公告日： |
1991-11-13 |
| 專利類別： |
新型 |
國別省市代碼： |
37[中國|山東] |
| 代理機構代碼： |
37202 |
代理人： |
隨波 |
| 發明名稱： |
管式籠型異步電動機 |
| 國際分類號： |
H02K 17/16 |
| 范疇分類號： |
37A |
| 發明人： |
劉承榆 |
| 申請人： |
山東省乳山電機廠 |
| 申請人地址： |
山東省乳山縣城青山路 |
| 郵編： |
264500 |
| 文摘： |

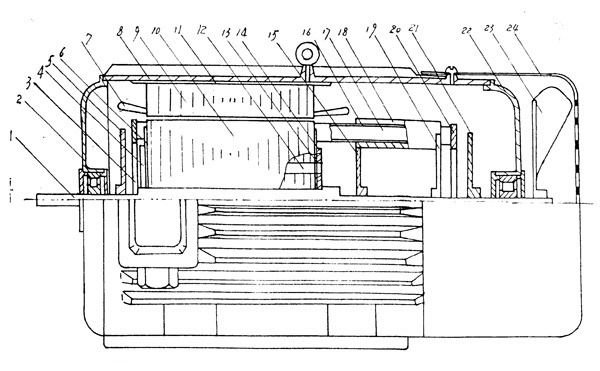

| 管式籠型異步電動機，是一種新型的籠型異步電動機，該電機由機殼、定子、轉子組成。轉子由轉子鐵芯１０，銅導條１７組成的銅導條鼠籠和扁鋼管１８組成的鋼管鼠籠組成。轉子鐵芯開有直槽，裝有銅導條１７，定子鐵芯９開有斜槽，嵌有定子繞組７，并且定子鐵芯９與轉子鐵芯１０對齊。定子與轉子分別固定在機殼內。本實用新型可有效地改變電機的起動性能，具有堵轉電流小，堵轉轉矩大，起動平穩的特點，適合于傳動負載轉動慣性大和頻繁起動的場合。為我國電機行業增添新的種類。 |
| 主權利要求： |
| 一種具有機殼、定子、轉子的管式籠型異步電動機，其特征在于機殼由帶有接線盒和散熱筋的鑄鐵機座８和左右鑄鐵端蓋２、２２以及由２ｍｍ厚鋼板制成的風扇罩２４構成；機座８內圈上分布著１５－３０個通風槽１１，風扇罩２４套在非軸伸端的機座８上。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
1995-4-12;續延日
1998-3-4;因費用終止日 |
