| 申請?zhí)枺?/TD>
| 200410044895 |
申請日： |
2004/05/25 |
| 公開日： |
2005/02/23 |
公告日： |
|
| 公開號： |
1585239 |
公告號： |
|
| 授權日： |
|
授權公告日： |
|
| 專利類別： |
發明 |
國別省市代碼： |
32[] |
| 代理機構代碼： |
32104 |
代理人： |
殷紅梅 |
| 發明名稱： |
單體疊層式爪極永磁同步電動機 |
| 國際分類號： |
H02K 21/14 |
| 范疇分類號： |
37A |
| 發明人： |
黃劍清 |
| 申請人： |
黃劍清 |
| 申請人地址： |
江蘇省無錫市蘆莊五區28號(無錫市劍清微電機有限責任公司) |
| 郵編： |
214073 |
| 文摘： |
| 本發明涉及一種單體疊層式爪極永磁同步電動機，屬于供電系統設備技術領域。其主要采用在線圈兩端分別安裝爪極板疊加后裝入一個電機外殼內，電機轉子由轉軸固定在支架上，并在支架上分別等距離安裝磁鋼，在轉軸兩端安裝軸承，分別固定于電機端蓋及電機外殼內底部。本發明結構簡單、緊湊，合理；在外形體積相同情況下相比，功率大；能提高輸出力矩，噪聲特別低；當電機過載或堵轉時，不會燒毀線圈；如果在電機軸端配上適當?shù)臏p速機構，就可廣泛應用于工業生產領域。 |
| 主權利要求： |

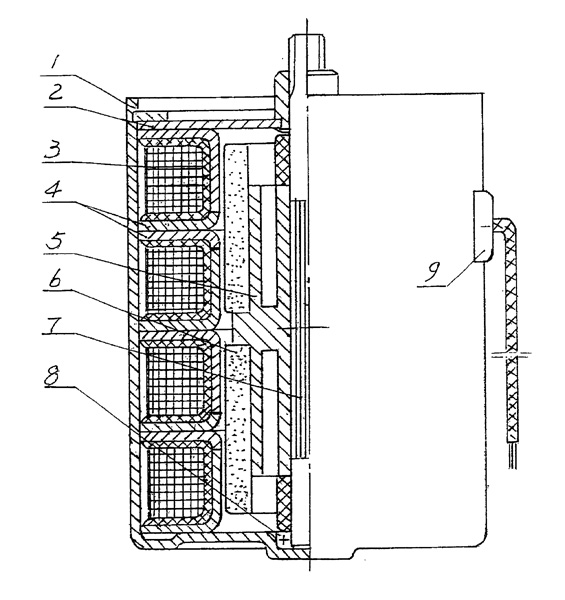

| 一種單體疊層式爪極永磁同步電動機，包括一個電機外殼（１）、電機端蓋（２）、線圈（３）、磁鋼（６）、轉軸（７），其特征是采用在線圈（３）兩端分別安裝爪極板（４）疊加后裝入一個電機外殼（１）內，電機轉子由轉軸（７）固定在支架（５）上，并在支架（５）上分別等距離安裝磁鋼（６），在轉軸（７）兩端安裝軸承（８），分別固定于電機端蓋（２）及電機外殼（１）內底部。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
2008-2-6;視撤日 |
