| 申請?zhí)枺?/TD>
| 200420060980 |
申請日： |
2004/08/27 |
| 公開號： |
|
公告號： |
2721635 |
| 授權日： |
2005-8-31 |
授權公告日： |
2005-8-31 |
| 專利類別： |
新型 |
國別省市代碼： |
85[中國|重慶] |
| 代理機構代碼： |
50211 |
代理人： |
郭云 張景根 |
| 發明名稱： |
功率分流三級中心傳動減速機 |
| 國際分類號： |
C04B 7/52 |
| 范疇分類號： |
|
| 發明人： |
顏克君;楊才興;李長平;闕洪軍;嚴建樵;趙俊渝 |
| 申請人： |
重慶齒輪箱有限責任公司 |
| 申請人地址： |
重慶市江津市德感鎮東方紅工業區 |
| 郵編： |
402263 |
| 文摘： |

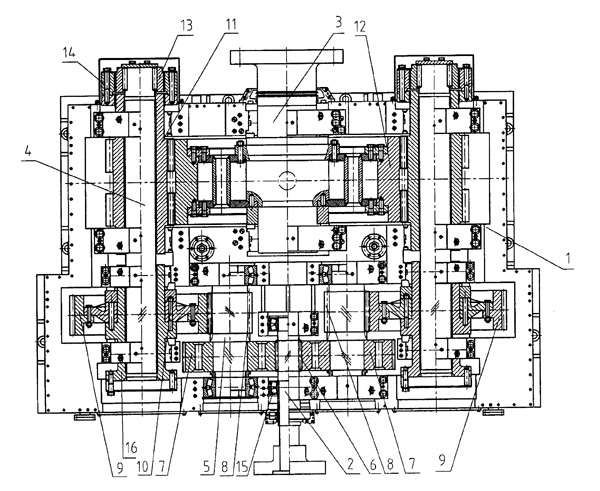

| 一種功率分流三級中心傳動減速機，屬水泥磨機減速機技術領域，輸入軸２及輸出軸３通過軸承同軸安裝在殼體１上，兩扭力軸４對稱的位于輸入軸２及輸出軸３的兩側，在輸入軸２與扭力軸４之間設置有中間軸５，中間軸５通過軸承支撐在殼體１上，輸入軸２上的一級小齒輪６與中間軸５上的一級大齒輪７嚙合，中間軸５上的二級小齒輪８與扭力軸４上的二級大齒輪９嚙合，二級大齒輪９通過空心軸１６用圓柱銷１０聯接在扭力軸４上，扭力軸４上的三級小齒輪１１與輸出軸３上的三級大齒輪１２嚙合，三級小齒輪１１通過花鍵錐套１３及花鍵齒圈１４聯接在扭力軸４上。本實用新型體積小、所需的生產設備小，生產組織容易，成本低，產品的市場通用性好。 |
| 主權利要求： |
| 一種功率分流三級中心傳動減速機，包括殼體（１）、輸入軸（２）、輸出軸（３）及扭力軸（４），輸入軸（２）及輸出軸（３）通過軸承同軸安裝在殼體（１）上，兩扭力軸（４）對稱的位于輸入軸（２）及輸出軸（３）的兩側，其特征在于：在輸入軸（２）與扭力軸（４）之間設置有中間軸（５），中間軸（５）通過軸承支撐在殼體（１）上，輸入軸（２）上的一級小齒輪（６）與中間軸（５）上的一級大齒輪（７）嚙合，中間軸（５）上的二級小齒輪（８）與扭力軸（４）上的二級大齒輪（９）嚙合，二級大齒輪（９）通過空心軸（１６）用圓柱銷（１０）聯接在扭力軸（４）上，扭力軸（４）上的三級小齒輪（１１）與輸出軸（３）上的三級大齒輪（１２）嚙合，三級小齒輪（１１）通過花鍵錐套（１３）及花鍵齒圈（１４）聯接在扭力軸（４）上。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
|
| |
