| 申請?zhí)枺?/TD>
| 200520077791 |
申請日： |
2005/11/22 |
| 公開號： |
|
公告號： |
2886212 |
| 授權日： |
2007-4-4 |
授權公告日： |
2007-4-4 |
| 專利類別： |
新型 |
國別省市代碼： |
32[中國|江蘇] |
| 代理機構代碼： |
|
代理人： |
|
| 發明名稱： |
兩次波動筒形諧波電機減速機 |
| 國際分類號： |
F16H 1/20 |
| 范疇分類號： |
27D |
| 發明人： |
梁永和 |
| 申請人： |
梁永和 |
| 申請人地址： |
江蘇省淮安市清河區齒輪廠宿舍22棟2號 |
| 郵編： |
223001 |
| 文摘： |

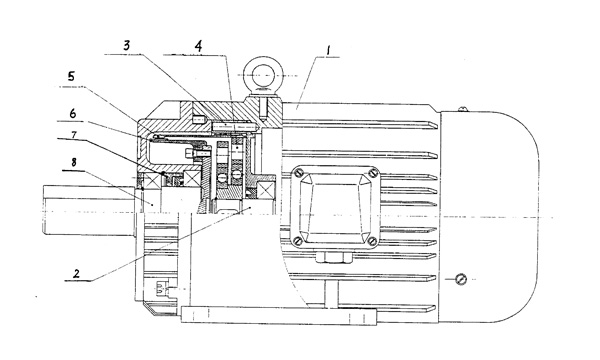

| 本實用新型提供一種兩次波動筒形諧波電機減速機，它不需另配減速機，便可以低轉速大扭矩直接驅動設備運行，該低速電機的諧波發生器４通過固定內齒輪３與高速電機轉子軸２相連，第一柔性齒輪５的一端套在諧波發生器４上，第二柔性齒輪６的外齒與第一柔性齒輪５的內齒嚙合，第二柔柔性齒輪６的內齒與低速轉子７的外齒嚙合，輸出軸８與低速轉子７固聯。輸出軸８的軸頸由軸承支承于機體上，輸出軸８隨低速轉子７同時低速旋轉該低速電機體積小重量輕噪聲低工作平穩，使配套設備更具有現代化的效果。 |
| 主權利要求： |
| 一種兩次波動筒形諧波電機減速機，它以普通電機定轉子為主的高速區和以諧波減速機構為主的低速區裝置于同一機體內構成，其特征是：諧波發生器（４）通過固定內齒輪（３）與高速電機轉子軸（２）相連，第一柔性齒輪（５）的一端套在諧波發生器（４）上，第二柔性齒輪（６）的外齒與第一柔性齒輪（５）的內齒嚙合，第二柔柔性齒輪（６）的內齒與低速轉子（７）的外齒嚙合，輸出軸（８）與低速轉子（７）固聯。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
