| 申請?zhí)枺?/TD>
| 91218922 |
申請日： |
1991/07/20 |
| 公開號： |
|
公告號： |
2099224 |
| 授權日： |
1992-7-8 |
授權公告日： |
1992-10-28 |
| 專利類別： |
新型 |
國別省市代碼： |
62[中國|甘肅] |
| 代理機構代碼： |
62102 |
代理人： |
張真 |
| 發明名稱： |
無級擺線行星減速機 |
| 國際分類號： |
F16H 37/02 |
| 范疇分類號： |
27D |
| 發明人： |
白津生;王淑清 |
| 申請人： |
蘭州減速機廠 |
| 申請人地址： |
甘肅省蘭州市城關區天水路26號 |
| 郵編： |
|
| 文摘： |

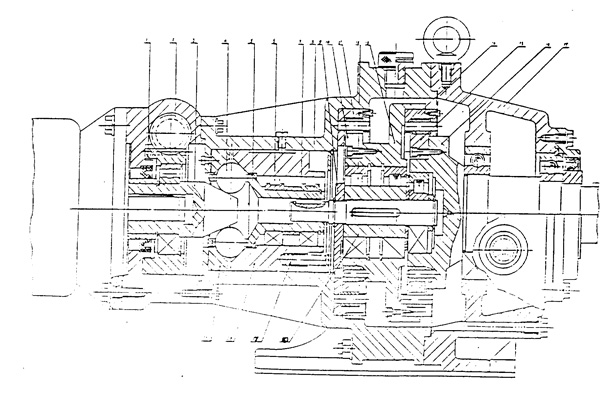

| 無級擺線行星減速機屬于擺線行星減速機類，其主要特征是在電機與擺線行星減速機之間增加變速裝置；在擺線行星減速部分，采用了與輸入軸鋼性連接的偏心套帶動連接為一體的外擺線行星輪和針齒圈，固定針齒圈與外擺線行星輪相嚙合，外擺線齒輪與行星針齒圈嚙合，并與輸出軸固連輸出，其減速比為５－１７００，變速范圍１．２－３結構緊湊，體積小，重量輕。 |
| 主權利要求： |
| 一種擺線行星減速機，它包括殼體，輸入，輸出軸，其特征是，（１）在擺線行星減速機與電機之間，增加了變速裝置；（２）與輸入軸鋼性連接的偏心套帶動連接為一體的外擺線行星輪和行星針齒圈，固定針齒圈與外擺線行星輪相嚙合，外擺線齒輪與行星針齒圈嚙合并與輸出軸固連輸出。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
1994-6-8;因費用終止日 |
