| 申請?zhí)枺?/TD>
| 93202845 |
申請日： |
1993/02/04 |
| 公開號： |
|
公告號： |
2189602 |
| 授權日： |
1994-12-17 |
授權公告日： |
1995-2-15 |
| 專利類別： |
新型 |
國別省市代碼： |
71[中國|臺灣] |
| 代理機構代碼： |
31100 |
代理人： |
張民華 |
| 發明名稱： |
結構改進的卷揚機用齒輪減速機 |
| 國際分類號： |
B66D 1/22 |
| 范疇分類號： |
32F |
| 發明人： |
鐘宗勇 |
| 申請人： |
鐘宗勇 |
| 申請人地址： |
臺灣省臺中縣后里鄉墩南村枋寮路17-2號 |
| 郵編： |
|
| 文摘： |

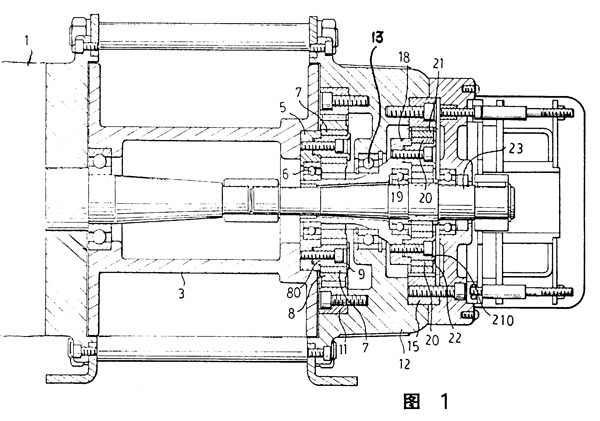

| 本實用新型涉及一種結構改進的卷揚機用齒輪減速機，提供一種具有安全及高效率運轉操作的卷揚機結構，包括有轉動馬達、卷筒、固定架、減速機及剎車等構件，主要在齒輪箱內裝設的兩組行星式齒輪的軸承以含油軸承組裝，使大幅度地縮小行星齒輪的外徑，而使太陽齒輪及其心軸的外徑加大，從而適當?shù)丶訌娖漭S桿的強度，及提高加速吊載的安全性。 |
| 主權利要求： |
| 一種結構改進的卷揚機用齒輪減速機，包含有一齒輪箱、傳動心軸及由行星齒輪組成的傳動減速裝置等構件；其特征在于：于齒輪箱的兩端內緣設環齒輪，并于各環齒輪內設的行星齒輪內套設有環狀的含油軸承，通過含油軸承環徑的縮小而使行星齒輪外徑相對縮小，進而使軸及與行星齒輪相嚙合的齒輪面的環徑可相對加粗。 |
| 優先權項： |
|
| PCT 項 |
|
| 法律狀態：[免責聲明] |
1997-3-26;因費用終止日 |
