徑向綜合偏差與徑向跳動的定義和允許值

來源：減速機信息網 時間：2010-4-17 11:02:29　　責任編輯：jiajing

徑向綜合偏差與徑向跳動的定義和允許值

1范圍

本標準規定了單個漸開線圓柱齒輪的有關徑向綜合偏差的精度。

本標準規定了有關徑向綜合偏差精度術語的定義、齒輪精度的結構和公差。

與GB/T10095.1中的要素范圍相經，有不同的等級范圍。對于徑向綜合偏差和徑向跳動，其直徑和模數范圍也是不同的。

a)徑向綜合公差的精度由

和

的9個精度等級組成，其中4級最高，12級最低。模數范圍從0.2到10mm，直徑范圍從5.0到1000mm，見第6章和第7章，附錄A（提示的附錄）給出了按第7章的公式提供的表格。

b)附錄B（提示的附錄）給出了徑向跳動的定義和對于確定精度等級為5級的徑向跳動的公差，標準正文沒有給出。若供需雙方協商一致，可使用附錄B提供的徑向跳動的參考數值。

2引用標準

下列標準所包含的條文，通過在本標準中引用而且構成為本標準的條文。本標準出版時，所示版本均為有效。所有標準都會被修訂。使用本標準的各方應探討使用下列標準最新版本的可能性。

GB/T 10095.1-2001漸開線圓柱齒輪精度第1部分；輪齒同側齒面偏差的定義和允許值（idt 1328-1:1997）

GB/T2821-1992齒輪幾何要素代號（neq ISO 701:1976）

GB/T3374-1992齒輪基本術語

GB/T18620.2-2002圓柱齒輪檢驗實施規范第2部分：徑向綜合偏差、徑向跳動、齒厚和側隙的檢驗（idt ISO/TR 10064-2:1996）

3定義

本標準采用GB/T 3374的定義。

4符號、參數和單位

下面僅列出本標準所采用的符號。

d	分度圓直徑	mm
m_n	法向模數	mm
ε_β	縱向重合度	mm
	一齒徑向綜合偏差	μm
	徑向綜合總偏差	μm
L_AE	有效長度	mm
Q	精度等級	-
	齒數	-
F_r	徑向跳動	μm

5有關徑向綜合偏差的輪齒精度術語

5.1產品齒輪

“產品齒輪”是指正在被測量或評定的齒輪。

5.2徑向綜合偏差

徑向綜合偏差的測量值受到測量齒輪的精度和產品齒輪與測量齒輪的總重合度的影響（參考GB/Z18620.2）。

5.3徑向綜合總偏差

徑向綜合總偏差

是在徑向（雙面）綜合檢驗時，產品齒輪的左右齒面同時與測量齒輪接觸，并轉過一整圈時出現的中心距最大值和最小值之差。圖1是相關圖形的實例。

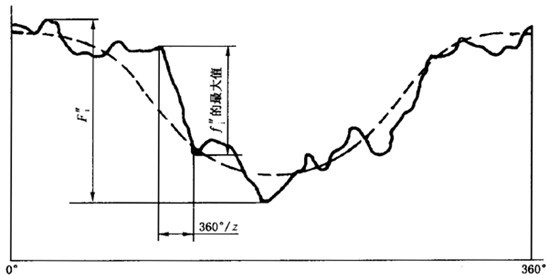

圖1徑向綜合偏差

5.4一齒徑向綜合偏差

一齒徑向綜合偏差

是當產品齒輪嚙合一整圈時，對應一個齒距（360°/

）的徑向綜合偏差值。產品齒輪所有輪齒的

的最大值不應超過規定的允許值（見圖1）。

5.5測量齒輪

檢驗徑向綜合偏差時，測量齒輪應在“有效長度L_AE”上與產品齒輪嚙合。GB/T10095.1給出了L_AE的定義。

直齒輪有公差已經給出，可直接用于確定其精度等級。對斜齒輪，因重合度ε_β影響其徑向綜合測量的結果，測量齒輪的使用應遵循供需雙方的協議，其測量齒輪的齒寬應使與產品齒輪嚙合時的ε_β小于或等于0.5。

6齒輪精度的結構

徑向綜合偏差精度等級的確定，不一定與GB/T10095.1中的要素偏差（如齒距、齒廓、螺旋線等）選用相同的等級。當文件需敘述齒輪精度要求時，應注明GB/T10095.1或GB/T10095.2。

徑向綜合偏差的公差僅適用于產品齒輪與測量齒輪的嚙合檢驗，而不適用于兩個產品齒輪嚙合的檢驗。

6.1齒輪精度

齒輪的精度等級是通過實測的偏差值與由第7章確定的公差進行對比后確定的。利用公式計算的數值適用于5級精度。兩相鄰等級間的級間公比等于

，本級數值附以（或乘以）

即可得到相鄰較高（較低）等級的數值。5級精度的未圓整的計算值乘以2^0.5(Q-5)，即可得任一精度等級的待求值。式中Q是待求值的精度等級數。

當齒輪的幾何參數不在第1章規定的范圍內，使用這些公式時，須供需雙方協商一致。

6.2徑向綜合公差的有效性

當公差較小尤其是小于5μm時，要求包括測量齒輪在內的測量儀器應有足夠高的精度，以確保其數值能被測量并具有必要的重復精度。

為直齒輪制訂的公差。可直接用于確定其精度等級。對斜齒輪。應根據供需雙方的協議參考使用,見5.5。

7徑向綜合偏差的5級精度公差計算式

下列公式中，模數和直徑使用實際值。

a)徑向綜合總公差

b)一齒徑向綜合公差

如無其他協議的規定，可使用第6章規定的精度準則。附錄A表格的數值是按A2所述的有關評均值確定的。公差數表僅用于供需雙方有協議時。

附錄A

（提示的附錄）

徑向綜合偏差的允許值

A1總則

本附錄給出了按6.1和第7章中公式得出公差表格的方法：

………………（A1）

A2參數范圍

應用公式制表時，推薦參數限定范圍如下（單位：mm）：

a) 分度圓直徑，d

5/20/50/125/280/560/1000

b) 法向模數，m_n

0.2/0.5/0.8/1.0/1.5/2.5/4/6/10

應用第7章的公式編制公差表格時，參數d和m_n應取該分段界限值的幾何平均值，例如：如果實際模數為7mm，分段界值為m_n=6mm和m_n=10mm，計算表值用m_n=

代入計算。

A3圓整規則

公差值是按6.2和第7章的公式計算后的數值圓整后得到的。如果計算值大于10μm，圓整到最接近的整數；如果小于10μm，圓整到最接近的尾數為0.5μm的小數或整數。

A4有效性

在給定的文件中，如果所要求的齒輪精度等級規定為本標準的某一等級，而沒有其他規定時，則第6章和第7章中各項偏差的公差均指該精度等級。然而，可根據協議，可用表格對任意質量要求的規定不同的公差。

A5徑向偏差的允許值

本附錄表格中的數值，是按第7章提供的公式計算得出的，同時考慮了A2和A3的準則。徑向綜合總公差見表A1，一齒徑向綜合公差見表A2。

表A1徑向綜合總公差

分度圓直徑 d/mm	法向模數 m_n/mm	精度等級
		4	5	6	7	8	9	10	11	12

5≤d≤20	0.2≤m_n≤0.5 0.5＜m_n≤0.8 0.8＜m_n≤1.0 1.0＜m_n≤1.5 1.5＜m_n≤2.5 2.5＜m_n≤4.0	7.5	11	15	21	30	42	60	85	120
		8.0	12	16	23	33	46	66	93	131
		9.0	12	18	25	35	50	70	100	141
		10	14	19	27	38	54	76	108	153
		11	16	22	32	45	63	89	126	179
		14	20	28	39	56	79	112	158	223
20≤d≤50	0.2≤m_n≤0.5 0.5＜m_n≤0.8 0.8＜m_n≤1.0 1.0＜m_n≤1.5 1.5＜m_n≤2.5 2.5＜m_n≤4.0 4.0＜m_n≤6.0 6.0＜m_n≤10	9.0	13	19	26	37	52	74	105	148
		10	14	20	28	40	56	80	113	160
		11	15	21	30	42	60	85	120	169
		11	16	23	32	45	64	91	128	181
		13	18	26	37	52	73	103	146	207
		16	22	31	44	63	89	126	178	251
		20	28	39	56	79	111	157	222	314
		26	37	52	74	104	147	209	295	417
50≤d≤125	0.2≤m_n≤0.5 0.5＜m_n≤0.8 0.8＜m_n≤1.0 1.0＜m_n≤1.5 1.5＜m_n≤2.5 2.5＜m_n≤4.0 4.0＜m_n≤6.0 6.0＜m_n≤10	12	16	23	33	46	66	93	131	185
		12	17	25	35	49	70	98	139	197
		13	18	26	36	52	73	103	146	206
		14	19	27	39	55	77	0109	154	218
		15	22	31	43	61	86	122	173	244
		18	25	36	51	72	102	144	204	288
		22	31	44	62	88	124	176	248	351
		28	40	57	80	114	161	227	321	454
125≤d≤280	0.2≤m_n≤0.5 0.5＜m_n≤0.8 0.8＜m_n≤1.0 1.0＜m_n≤1.5 1.5＜m_n≤2.5 2.5＜m_n≤4.0 4.0＜m_n≤6.0 6.0＜m_n≤10	15	21	30	42	60	85	120	170	240
		16	22	31	44	63	89	126	178	252
		16	23	33	46	65	92	131	185	261
		17	24	34	48	68	97	137	193	273
		19	26	37	53	750	106	149	211	299
		21	30	43	61	86	121	172	243	343
		25	36	51	72	102	144	203	287	406
		32	45	64	90	127	180	255	360	509
280≤d≤560	0.2≤m_n≤0.5 0.5＜m_n≤0.8 0.8＜m_n≤1.0 1.0＜m_n≤1.5 1.5＜m_n≤2.5 2.5＜m_n≤4.0 4.0＜m_n≤6.0 6.0＜m_n≤10	19	28	39	55	78	110	156	220	311
		20	29	40	57	81	114	161	228	323
		21	29	42	59	83	117	166	235	332
		22	30	43	61	86	122	172	243	344
		23	33	46	65	92	131	185	262	370
		26	37	52	73	104	146	207	293	414
		30	42	60	84	119	169	239	337	477
		36	51	73	103	145	205	290	410	580
560≤d≤1000	0.2≤m_n≤0.5 0.5＜m_n≤0.8 0.8＜m_n≤1.0 1.0＜m_n≤1.5 1.5＜m_n≤2.5 2.5＜m_n≤4.0 4.0＜m_n≤6.0 6.0＜m_n≤10	25	35	50	70	99	140	198	280	396
		25	36	51	72	102	144	204	288	408
		26	37	52	74	104	148	209	295	417
		27	38	54	76	107	152	215	304	429
		28	40	57	80	114	161	228	322	455
		31	44	62	88	125	177	250	353	499
		35	50	70	99	141	199	281	398	562
		42	59	83	118	166	235	333	471	665

表A2一齒向綜合差

分度圓直徑 d/mm	法向模數 m_n/mm	精度等級
		4	5	6	7	8	9	10	11	12

5≤d≤20	0.2≤m_n≤0.5 0.5＜m_n≤0.8 0.8＜m_n≤1.0 1.0＜m_n≤1.5 1.5＜m_n≤2.5 2.5＜m_n≤4.0	1.0	2.0	2.5	3.5	5.0	7.0	10	14	20
		2.0	2.5	4.0	5.5	7.5	11	15	22	31
		2.5	3.5	5.0	7.0	10	14	20	28	39
		3.0	4.5	6.5	9.0	13	18	25	36	50
		4.5	6.5	9.5	13	19	26	37	53	74
		7.0	10	14	20	29	41	58	82	115
20≤d≤50	0.2≤m_n≤0.5 0.5＜m_n≤0.8 0.8＜m_n≤1.0 1.0＜m_n≤1.5 1.5＜m_n≤2.5 2.5＜m_n≤4.0 4.0＜m_n≤6.0 6.0＜m_n≤10	1.5	2.0	2.5	3.5	5.0	7.0	10	14	20
		2.0	2.5	4.0	5.5	7.5	11	15	22	31
		2.5	3.5	5.0	7.0	10	14	20	28	40
		3.0	4.5	6.5	9.0	13	18	25	36	51
		4.5	6.5	9.5	13	19	26	37	53	75
		7.0	10	14	20	29	41	58	82	116
		11	15	22	31	43	61	87	123	174
		17	24	34	48	67	95	135	190	269
50≤d≤125	0.2≤m_n≤0.5 0.5＜m_n≤0.8 0.8＜m_n≤1.0 1.0＜m_n≤1.5 1.5＜m_n≤2.5 2.5＜m_n≤4.0 4.0＜m_n≤6.0 6.0＜m_n≤10	1.5	2.0	2.5	3.5	5.0	7.5	10	15	21
		2.0	3.0	4.0	5.5	8.0	11	16	22	31
		2.5	3.5	5.0	7.0	10	14	20	28	40
		3.0	4.5	6.5	9.0	13	18	26	36	51
		4.5	6.5	9.5	13	19	26	37	53	75
		7.0	10	14	20	29	41	58	82	116
		11	15	22	31	44	62	87	123	174
		17	24	34	48	67	95	135	191	269
125≤d≤280	0.2≤m_n≤0.5 0.5＜m_n≤0.8 0.8＜m_n≤1.0 1.0＜m_n≤1.5 1.5＜m_n≤2.5 2.5＜m_n≤4.0 4.0＜m_n≤6.0 6.0＜m_n≤10	1.5	2.0	2.5	3.5	5.5	7.5	11	15	21
		2.0	3.0	4.0	5.5	8.0	11	16	22	32
		2.5	3.5	5.0	7.0	10	14	20	29	41
		3.0	4.5	6.5	9.0	13	18	26	36	52
		4.5	6.5	9.5	13	19	27	38	53	75
		7.5	10	15	21	29	41	58	82	116
		11	15	22	31	44	62	87	124	175
		17	24	34	48	67	95	135	191	270
280≤d≤560	0.2≤m_n≤0.5 0.5＜m_n≤0.8 0.8＜m_n≤1.0 1.0＜m_n≤1.5 1.5＜m_n≤2.5 2.5＜m_n≤4.0 4.0＜m_n≤6.0 6.0＜m_n≤10	1.5	2.0	2.5	4.0	5.5	7.5	11	15	22
		2.0	3.0	4.0	5.5	8.0	11	16	23	32
		2.5	3.5	5.0	7.5	10	15	21	29	41
		3.5	, 4.5	6.5	9.0	13	18	26	37	52
		5.0	6.5	9.5	13	19	27	38	54	76
		7.5	10	15	21	29	41	59	83	117
		11	15	22	31	44	62	88	124	175
		17	24	34	48	68	96	135	191	271
560≤d≤1000	0.2≤m_n≤0.5 0.5＜m_n≤0.8 0.8＜m_n≤1.0 1.0＜m_n≤1.5 1.5＜m_n≤2.5 2.5＜m_n≤4.0 4.0＜m_n≤6.0 6.0＜m_n≤10	1.5	2.0	3.0	4.0	5.5	8.0	11	16	23
		2.0	3.0	4.0	6.0	8.5	12	17	24	33
		2.5	3.5	5.5	7.5	11	15	21	30	42
		3.5	4.5	6.5	9.5	13	19	27	38	53
		5.0	7.0	9.5	14	19	27	38	54	77
		7.5	10	15	21	30	42	59	83	118
		11	16	22	31	44	62	88	125	176
		17	24	34	48	68	96	136	192	272

附錄B

（提示的附錄）

徑向跳動的允許值及公差值

B1總則

本附錄給出應用徑向跳動公差計算式在推薦范圍內編制表格的方法和參考值。

B2徑向跳動F_r

齒輪徑向跳動為測頭（球形、圓柱形、砧形）相繼置于每個齒槽內時，從它到齒輪軸線的最大和最小徑向距離之差。檢查中，測頭在近似齒高中部與左右齒面接觸。圖B1是徑向跳動的圖例，圖中，偏心量是徑向跳動的一倍分（見GB/Z 18620.2）。

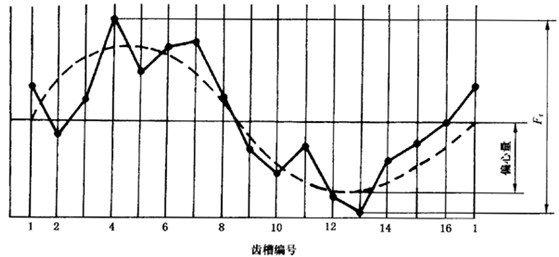

圖B1一個齒輪（16齒）的徑向跳動

B3 5級精度，徑向跳動公差的推薦計算式

在公式中，使用法向模數和直徑的實際值，徑向跳動公差精度與徑向綜合公差精度相同，見6.1。

F_r=0.8F_P=0.24m_n+1.0

B4參數范圍

應用公式制表時，推薦的參數范圍如下（單位：mm）:

a) 分度圓直徑，d

5/20/50/125/280/560/1000/1600/2500/4000/8000/10000

b) 法向模數，m_n

0.5/2.0/3.5/6/10/16/25/40/70

當用B3中的公式制表時，參數m_n與d以其分段界限的幾何平均值代入。例如：如果實際模數為7mm，分段界限值為m_n=6mm和m_n=10mm，計算表值用m_n=

代入計算。

若采用公差表評定齒輪精度時，供需雙方應協商一致。

B5圓整規則

公差值是使用公式計算的值徑圓整后得出的。若計算值大于10μm時，則圓整到最接近的整數，如果小于10μm時，則圓整到最近的0.5μm或整數。

B6有效性

在給定的文件中，若所要求的齒輪精度為本標準的某一等級，而沒有其他規定時，則第6章和附錄中的所有要素偏差的公差均按該精度等級。然而，可按協議由供需雙方共同規定徑向跳動公差范圍。

B7徑向跳動公差表

附錄表格中的數值是按公式的計算值以及B3和B4的準則確定，徑向跳動公差值見表B1。

表B1徑向跳動公差F_r

分度圓直徑 d/mm	法向模數 m_n/mm	精度等級
分度圓直徑 d/mm	法向模數 m_n/mm	0	1	2	3	4	5	6	7	8	9	10	11	12
5≤d≤20	0.5≤m_n≤2	1.5	2.5	3.0	4.5	6.5	9.0	13	18	25	36	51	72	102
5≤d≤20	2＜m_n≤3.5	1.5	2.5	3.5	4.5	6.5	9.5	13	19	27	38	53	75	106
20＜d≤50	0.5≤m_n≤2	2.0	3.0	4.0	5.5	8.0	11	16	23	32	46	65	92	130
	2＜m_n≤3.5	2.0	3.0	4.0	6.0	8.5	12	17	24	34	47	67	95	134
	3.5＜m_n≤6	2.0	3.0	4.5	6.0	8.5	12	17	25	35	49	70	99	139
	6＜m_n≤10	2.5	3.5	4.5	6.5	9.5	13	19	26	37	52	74	105	148
50＜d≤125	0.5≤m_n≤2	2.5	3.5	5.0	7.5	10	15	21	29	42	59	83	118	167
	2＜m_n≤3.5	2.5	4.0	5.5	7.5	11	15	21	30	43	61	86	121	171
	3.5＜m_n≤6	3.0	4.0	5.5	8.0	11	16	22	31	44	62	88	125	176
	6＜m_n≤10	3.0	4.5	6.0	9.0	12	18	25	35	50	70	99	140	198
	10＜m_n≤16	3.0	4.5	6.0	8.0	12	16	23	33	46	65	92	131	185
	16＜m_n≤25	3.5	5.0	7.0	9.5	14	19	27	39	55	77	109	154	218
125＜d≤280	0.5≤m_n≤2	3.5	5.0	7.0	10	14	20	28	39	55	78	110	156	221
	2＜m_n≤3.5	3.5	5.0	7.0	10	14	20	28	40	56	80	113	159	225
	3.5＜m_n≤6	3.5	5.0	7.0	10	14	20	29	41	58	82	115	163	231
	6＜m_n≤10	3.5	5.5	7.5	11	15	21	30	42	60	85	120	169	239
	10＜m_n≤16	4.0	5.5	8.0	11	16	22	32	45	63	89	126	179	252
	16＜m_n≤25	4.5	6.0	8.5	12	17	24	34	48	68	96	136	193	272
	25＜m_n≤40	4.5	6.5	9.5	13	19	27	36	54	76	107	152	215	304
280＜d≤560	0.5≤m_n≤2	4.5	6.5	9.0	13	18	26	36	51	73	103	146	206	291
	2＜m_n≤3.5	4.5	6.5	9.0	13	18	26	37	52	74	105	148	209	296
	3.5＜m_n≤6	4.5	6.5	9.5	13	19	27	38	53	75	106	150	213	301
	6＜m_n≤10	5.0	7.0	9.5	14	19	27	39	55	77	109	155	219	310
	10＜m_n≤16	5.0	7.0	10	14	20	29	40	57	81	114	161	228	323
	16＜m_n≤25	5.5	7.5	11	15	21	30	43	61	86	121	171	242	343
	25＜m_n≤40	6.0	8.5	12	17	23	33	47	66	94	132	187	265	374
	40＜m_n≤70	7.0	9.5	14	19	27	38	54	76	108	153	216	306	432
560＜d≤1000	0.5≤m_n≤2	6.0	8.5	12	17	23	33	47	66	94	133	188	266	376
	2＜m_n≤3.5	6.0	8.5	12	17	24	34	48	67	95	134	190	269	380
	3.5＜m_n≤6	6.0	8.5	12	17	24	34	48	68	96	136	193	272	385
	6＜m_n≤10	6.0	8.5	12	17	25	35	49	70	98	139	197	279	394
	10＜m_n≤16	6.5	9.0	13	18	25	36	51	72	102	144	204	288	407
	16＜m_n≤25	6.5	9.5	13	19	27	38	53	76	107	151	214	302	427
	25＜m_n≤40	7.0	10	14	20	29	41	57	81	115	162	229	324	459
	40＜m_n≤70	8.0	11	16	23	32	46	65	91	129	183	258	365	517
1000＜d≤1600	2＜m_n≤3.5	7.5	10	15	21	30	42	59	84	118	167	236	334	473
	3.5＜m_n≤6	7.5	11	15	21	30	42	60	85	120	169	239	338	478
	6＜m_n≤10	7.5	11	15	22	30	43	61	86	122	172	243	344	487
	10＜m_n≤16	8.0	11	16	22	31	44	63	88	125	177	250	354	500
	16＜m_n≤25	8.0	11	16	23	33	46	65	92	130	184	260	368	520
	25＜m_n≤40	8.5	12	17	24	34	49	69	98	138	195	276	390	552
	40＜m_n≤70	9.5	13	19	27	38	54	76	108	152	215	305	431	609
1600＜d≤2500	3.5＜m_n≤6	9.0	13	18	26	36	51	73	103	145	206	291	411	582
	6＜m_n≤10	9.0	13	18	26	37	52	74	104	148	209	295	417	590
	10＜m_n≤16	9.5	13	19	27	38	53	75	107	151	213	302	427	604
	16＜m_n≤25	9.5	14	19	28	39	55	78	110	156	220	312	441	624
	25＜m_n≤40	10	14	20	29	41	58	82	116	164	232	328	463	655
	40＜m_n≤70	11	16	22	32	45	63	89	126	178	252	357	504	713
2500＜d≤4000	6＜m_n≤10	11	16	23	32	45	64	90	127	180	255	360	510	721
	10＜m_n≤16	11	16	23	32	46	65	92	130	183	259	367	519	734
	16＜m_n≤25	12	17	24	33	47	67	94	133	188	267	377	533	754
	25＜m_n≤40	12	17	25	35	49	69	98	139	196	278	393	555	785
	40＜m_n≤70	13	19	26	37	53	75	105	149	211	298	422	596	843
4000＜d≤6000	6＜m_n≤10	14	19	27	39	55	77	110	155	219	310	438	620	876
	10＜m_n≤16	14	20	28	39	56	79	111	157	222	315	445	629	890
	16＜m_n≤25	14	20	28	40	57	80	114	161	227	322	455	643	910
	25＜m_n≤40	15	21	29	42	59	83	118	166	235	333	471	665	941
	40＜m_n≤70	16	22	31	44	62	88	125	177	250	353	499	706	999
6000＜d≤8000	6＜m_n≤10	16	23	32	45	64	91	128	181	257	363	513	726	1026
	10＜m_n≤16	16	23	32	46	65	92	130	184	260	367	520	735	1039
	16＜m_n≤25	17	23	33	47	66	94	132	187	265	375	530	749	1059
	25＜m_n≤40	17	24	34	48	68	96	136	193	273	386	545	771	1091
	40＜m_n≤70	18	25	36	51	72	102	144	203	287	406	574	812	1149
8000＜d≤10000	6＜m_n≤10	18	26	36	51	72	102	144	204	289	408	577	816	1154
	10＜m_n≤16	18	26	36	52	73	103	146	206	292	413	584	826	1168
	16＜m_n≤25	19	26	37	52	74	105	148	210	297	420	594	840	1188
	25＜m_n≤40	19	27	38	54	76	108	152	216	305	4310	610	862	1219
	40＜m_n≤70	20	28	40	56	80	113	160	226	319	451	639	903	1277

附錄C

（提示的附錄）

文獻目錄

1） GB/T1356-2001 通用機械和重型機械用圓柱齒輪標準基本齒條齒廓

2） GB/T1357-1987 漸開線圓柱齒輪模數

3） GB/Z18620.1-2002 圓柱齒輪檢驗實施規范第1部分：輪齒同側齒面的檢驗

4） GB/Z18620.3-2002圓柱齒輪檢驗實施規范第3部分：齒輪坯、軸中心距和軸線平行度

5） GB/Z18620.4-2002 圓柱齒輪檢驗實施規范第4部分：表面結構和輪齒接觸斑點的檢驗

【查看評論】【大中小】【關閉窗口】

精品推薦

相關信息

	網友留言

發表評論：標題：聯系方式：

*必須遵守《全國人大常委會關于維護互聯網安全的決定》及中華人民共和國其他有關法律法規。
*不得制作、復制、發布、傳播含有下列內容的信息：
　　 (一)反對憲法所確定的基本原則的；
　　 (二)危害國家安全，泄露國家秘密，顛覆國家政權，破壞國家統一的；
　　 (三)損害國家榮譽和利益的；
　　 (四)煽動民族仇恨、民族歧視，破壞民族團結的；
　　 (五)破壞國家宗教政策，宣揚邪教和封建迷信的；
　　 (六)散布謠言，擾亂社會秩序，破壞社會穩定的；
　　 (七)散布淫穢、色情、賭博、暴力、兇殺、恐怖或者教唆犯罪的；
　　 (八)侮辱或者誹謗他人，侵害他人合法權益的；
　　 (九)含有法律、行政法規禁止的其他內容的。
* 您發表的文章僅代表個人觀點，與減速機信息網無關。
* 承擔一切因您的行為而直接或間接導致的民事或刑事法律責任。
* 本站評論管理人員有權保留或刪除其管轄評論中的任意內容。
* 您在本站評論板發表的作品，本站有權在網站內轉載或引用。
* 參與本評論即表明您已經閱讀并接受上述條款。


關于我們 - 聯系方式 - 版權聲明 - 本站宗旨 - 網站地圖 - 廣告服務 - 幫助中心 - 設為首頁 - 加入收藏
	全國服務熱線:010-51179040 E-mail:[email protected] Copyright © 2008-2018 By 減速機信息網 All Rights Reserved.

<blockquote id="7fbzz"></blockquote>

<blockquote id="7fbzz"><strong id="7fbzz"></strong></blockquote>
