此系列包括:ZJY75,ZJY90,ZJY106,ZJY125,ZJY150,ZJY180,ZJY212,ZJY250,ZJY300

一、概述
ZJY系列軸裝式減速器采用直接懸掛在配套主機動力輸入軸上的安裝方式，省略了兩者間的聯接附件和減速器安裝平臺，適用于半式提升機、皮帶輸送機、刮板輸送機等設備的機械傳動，也可與其他有此安裝要求的主機配套。
產品按ZBJ19009—88標準制造。主要傳動零件采用優質合金鋼材質。齒輪經滲碳淬火磨齒工藝加工，精度為(GB10095—88)6級。產品體積小，承載能力高，壽命長，噪音低，效率高。與ZJ系列軸裝和減速器比較，相同的輸出扭矩，ZJY重量只有ZJ的30％左右，因而對配套主機的機架剛性要求大大下降，傳動平衡。
產品除可雙向運轉外，可以根據用戶需要配置逆止裝置，實現單向制動。

二、減速器的型號與標記
全系列減速器以低速級中心距為單位，共有75、90、106、125、150，180、
212、250、300九種規格。每一規格的傳動比有10、11.2、12.5、14、16、18、20、22.4、25九種。

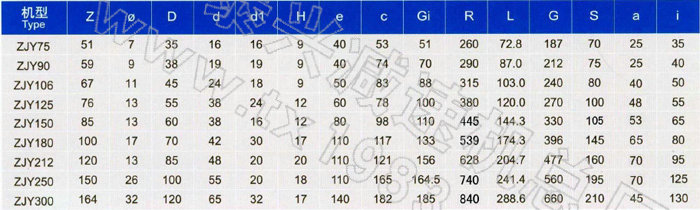

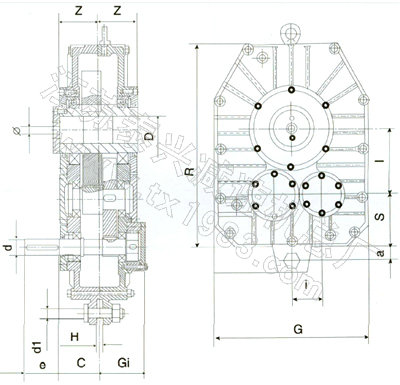

三、減速器的外形尺寸

四、減速器的承載能力

額定輸出扭矩

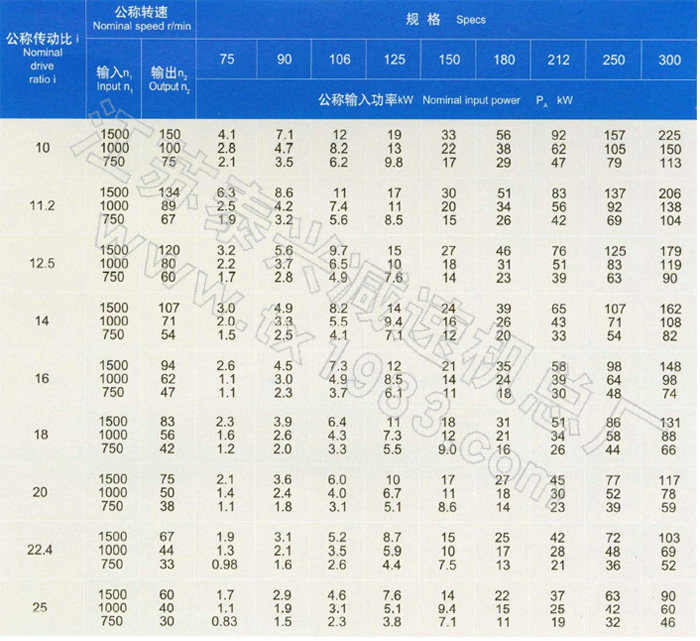

公稱輸入功率

五、減速器的選用
1.減速器的選用
(1)查“減速器載荷分類”表，確定載荷類型。

減速器的載荷分類表

(2)確定工況系數KA

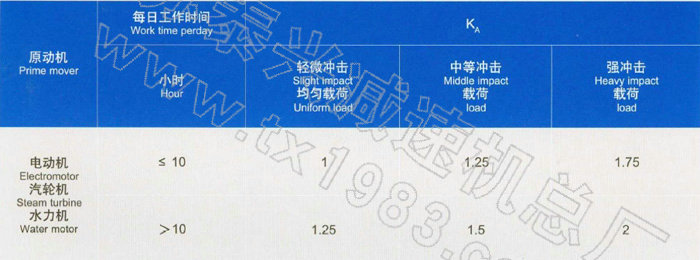

減速器的工況系數KA

(3)確定安全系數Ks

(4)1.按P2M=P2·KA·Ks≤P1，確定減速器規格。
P2M—計算功率
P2—傳遞功率
P1—公稱輸入功率，當減速器輸入功率不是1500.1000.750r／min時，可按最近表列轉速的一檔，折算P2

2.例
有一斗式提升機，用電動機通過三角帶驅動減速器傳動；減速器輸入轉速為1100r／min輸出轉速為55r/min，傳遞功率P2二2kw，每日工作超過10小時，減速器損壞會引起主要設備不能運行，應選用何減速器?
解
(1)、查表，斗提機屬中等沖中擊；查表Ks=1．5，查表=1．4
(2)、公式點擊查看
(3)、公式點擊查看
(4)、公式點擊查看
查表，知ZJY106；i=20 1000r／min時 P=4kW P2M=3．82 <4kW，
所以可選用ZJX106—20Therefore，ZJX106—20
3．按輸入轉速選用逆止器
本系列產品配置有常接觸和非常接觸兩種逆止器。常接角蟲逆止器的許用最高輸入轉速見表。
常接觸逆止器許用轉速及許用逆止扭矩

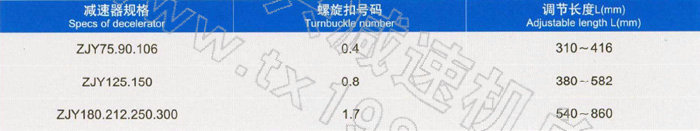

附：防扭桿規格(一般由用戶自行購置)
防扭桿可外購“開式索具螺旋扣”00型(滬產Q／JB43-66)
