CWO圓弧圓柱蝸桿減速機

減速機信息網

公司名稱：沈陽海澤潤祥機電設備有限公司
產品價格：面議/臺
最小起訂：1臺起訂
發布日期：2012年9月3日
所在地：遼寧沈陽

瀏覽公司電子樣本

進入企業商鋪

聯系方式 | CONTACT

沈陽海澤潤祥機電設備有限公司

聯系人:梁左剛(先生)
電話:(024)62635393
手機:15840586426
傳真:(024)62635393
地址:鐵西區興工北街
郵編:110025

詳細信息

一、概述

圓弧圓柱蝸桿減速器采用單級蝸桿減速傳動，符合國家標準GB9147-88，此標準達國際八十年代水平。全系列共包括三種型號，16種中心距，12種速比。輸入功率范圍在0.39～189KW之間，輸出扭矩在107～13500N m之間。

圓弧圓柱蝸桿減速器具有承載能力大、傳動效率高、使用可靠、壽命長等優點，可適用于冶金、礦山、起重、運輸、化工、建筑等各種行業機械設備的減速傳動。

減速器的蝸桿軸可正、反兩個方向運轉，輸入轉速不超過1500r/min，工作環境溫度為-40～+40℃，當工作環境溫度低于0℃時，起動前潤滑油必須加熱到0℃以上；當工作環境溫度高于40℃時，必須采取冷卻措施。

二、型號、中心距、傳動比、標記示例、主要尺寸

1、型號

本系列減速器包括以下三種型號：

CWU—蝸桿在蝸輪之下的圓弧圓柱蝸桿減速器；

CWS—蝸桿在蝸輪之側的圓弧圓柱蝸桿減速器；

CWO—蝸桿在蝸輪之上的圓弧圓柱蝸桿減速器。

2、中心距（見下表）

單位：mm

型號		代號
型號		1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
CWU	第一系列	63	80	100	125	—	160	—	200	—	250	—	315	—	400	—	500
CWU	第二系列	—	—	—	—	(140)	—	(180)	—	(225)	—	280	—	355	—	450	—
CWS	第一系列	63	80	100	125	—	160	—	200	—	250	—	315	—	400	—	500
CWS	第二系列	—	—	—	—	—	—	—	—	—	—	280	—	355	—	450	—
CWO	第一系列	63	80	100	125	—	160	—	200	—	250	—	—	—	—	—	—
CWO	第二系列	—	—	—	—	(140)	—	(180)	—	(225)	—	—	—	—	—	—	—

注：優先選用第一系列，表中第二系列中加括號的中心距僅提出型式尺寸，圖紙根據用戶需要，另行設計。

3、減速器的公稱傳動比i和傳動比代號

傳動比代號	1	2	3	4	5	6	7	8	9	10	11	12
i	5	6.3	8	10	12.5	16	20	25	31.5	40	50	63

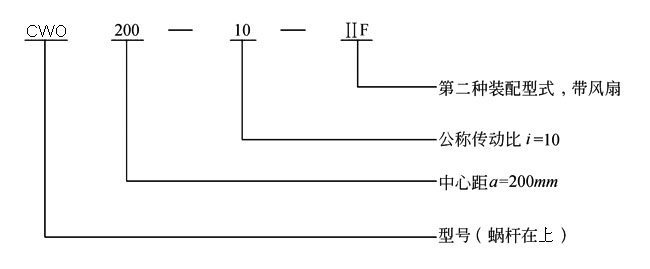

4、減速器標記示例

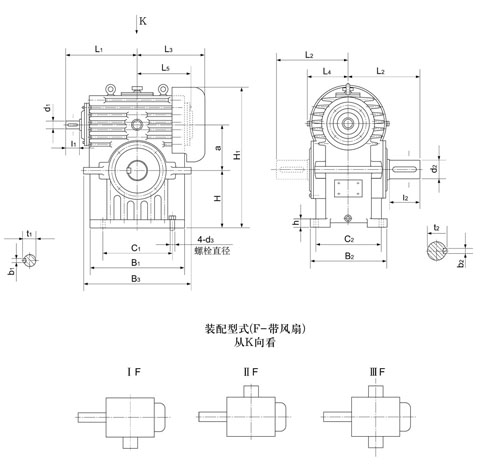

5、CWO63-100安裝尺寸

型號	a	B₁	B₂	C₁	C₂	h	H	H₁	d₃	i≤12.5
型號	a	B₁	B₂	C₁	C₂	h	H	H₁	d₃	d₁	I₁	b₁	t₁	L₁
CWO63	63	148	180	115	150	12	117	245	M12	19	28	6	21.5	128
CWO80	80	175	200	140	170	15	145	296	M12	24	36	8	27	151
CWO100	100	218	230	175	190	15	180	365	M12	28	42	8	31	182

型號	i≥16					d₂	I₂	b₂	t₂	L₂	L₃	L₄	重量（不包括油重）
型號	d₁	I₁	b₁	t₁	L₁	d₂	I₂	b₂	t₂	L₂	L₃	L₄	重量（不包括油重）
CWO63	19	28	6	21.5	128	32	58	10	35	135	97	70	19.5
CWO80	24	36	8	27	151	38	58	10	41	143	110	81	28.5
CWO100	24	36	8	27	176	42	82	12	45	182	130	95	43

6、CWO125-250安裝尺寸

型號	a	B₁	B₂	B₃	C₁	C₂	h	H	H₁	d₃	i≤12.5
型號	a	B₁	B₂	B₃	C₁	C₂	h	H	H₁	d₃	d₁	I₁	b₁	t₁	L₁
CWO125	125	260	250	310	220	205	30	155	410	M16	32	58	10	35	218
CWO160	160	325	300	385	230	250	35	195	510	M16	42	82	12	45	277
CWO200	200	400	350	465	280	300	40	250	655	M20	48	82	14	51.5	324
CWO250	250	510	410	575	370	350	45	310	820	M24	55	82	16	59	380

型號	i≥16					d₂	I₂	b₂	t₂	L₂	L₃	L₄	L₅	重量 (不包括油重)
型號	d₁	I₁	b₁	t₁	L₁	d₂	I₂	b₂	t₂	L₂	L₃	L₄	L₅	重量 (不包括油重)
CWO125	28	42	8	31	202	55	82	16	59	222	202	133	155	98
CWO160	32	58	10	35	253	65	105	18	69	270	245	156	193	150
CWO200	38	58	10	41	300	80	130	22	85	325	295	188	233	275
CWO250	42	82	12	45	380	100	165	28	106	385	360	209	288	425
