CWS系列圓弧圓柱蝸桿減速器

減速機信息網

公司名稱：沈陽海澤潤祥機電設備有限公司
產品價格：面議/臺
最小起訂：1臺起訂
發布日期：2012年9月3日
所在地：遼寧沈陽

瀏覽公司電子樣本

進入企業商鋪

聯系方式 | CONTACT

沈陽海澤潤祥機電設備有限公司

聯系人:梁左剛(先生)
電話:(024)62635393
手機:15840586426
傳真:(024)62635393
地址:鐵西區興工北街
郵編:110025

詳細信息

一、概述
圓弧圓柱蝸桿減速器采用單級蝸桿減速傳動，符合國家標準GB9147-88，此標準達國際八十年代水平。全系列共包括三種型號，16種中心距，12種速比。輸入功率范圍在0.39～189KW之間，輸出扭矩在107～13500N.m之間。
圓弧圓柱蝸桿減速器具有承載能力大、傳動效率高、使用可靠、壽命長等優點，可適用于冶金、礦山、起重、運輸、化工、建筑等各種行業機械設備的減速傳動。
減速器的蝸桿軸可正、反兩個方向運轉，輸入轉速不超過1500r/min，工作環境溫度為-40～+40℃，當工作環境溫度低于0℃時，起動前潤滑油必須加熱到0℃以上；當工作環境溫度高于40℃時，必須采取冷卻措施。

二、型號、中心距、傳動比、標記示例、主要尺寸
1、型號
本系列減速器包括以下三種型號：
CWU—蝸桿在蝸輪之下的圓弧圓柱蝸桿減速器；
CWS—蝸桿在蝸輪之側的圓弧圓柱蝸桿減速器；
CWO—蝸桿在蝸輪之上的圓弧圓柱蝸桿減速器。
2、中心距（見下表）

型號		代號
型號		1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
CWU	第一系列	63	80	100	125	—	160	—	200	—	250	—	315	—	400	—	500
CWU	第二系列	—	—	—	—	(140)	—	(180)	—	(225)	—	280	—	355	—	450	—
CWS	第一系列	63	80	100	125	—	160	—	200	—	250	—	315	—	400	—	500
CWS	第二系列	—	—	—	—	—	—	—	—	—	—	280	—	355	—	450	—
CWO	第一系列	63	80	100	125	—	160	—	200	—	250	—	—	—	—	—	—
CWO	第二系列	—	—	—	—	(140)	—	(180)	—	(225)	—	—	—	—	—	—	—

注：優先選用第一系列，表中第二系列中加括號的中心距僅提出型式尺寸，圖紙根據用戶需要，另行設計。
3、減速器的公稱傳動比i和傳動比代號

傳動比代號	1	2	3	4	5	6	7	8	9	10	11	12
i	5	6.3	8	10	12.5	16	20	25	31.5	40	50	63

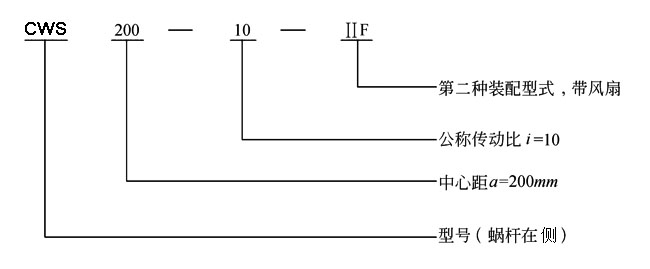

4、減速器標記示例

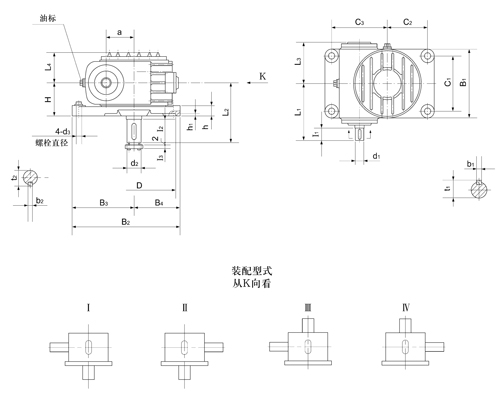

5、CWS63-100安裝尺寸

型號	a	B₁	B₂	B₃	B₄	C₁	C₂	C₃	D	h	h₁	i≤12.5
型號	a	B₁	B₂	B₃	B₄	C₁	C₂	C₃	D	h	h₁	d₁	I₁	b₁	t₁	L₁
CWS63	63	155	245	140	105	125	90	125	190	23	5	19	28	6	21.5	128
CWS80	80	180	270	160	110	150	95	145	210	23	5	24	36	8	27	151
CWS100	100	220	325	200	125	190	110	185	240	23	5	28	42	8	31	182

型號	i≥16					d₂	I₂	b₂	t₂	L₂	L₃	L₄	H	d₃	重量 (不包括油重)
型號	d₁	I₁	b₁	t₁	L₁	d₂	I₂	b₂	t₂	L₂	L₃	L₄	H	d₃	重量 (不包括油重)
CWS63	19	28	6	21.5	128	32	58	10	35	135	97	70	75	M12	19
CWS80	24	36	8	27	151	38	58	10	41	143	110	81	80	M12	28
CWS100	24	36	8	27	176	42	82	12	45	182	130	95	95	M12	42.5

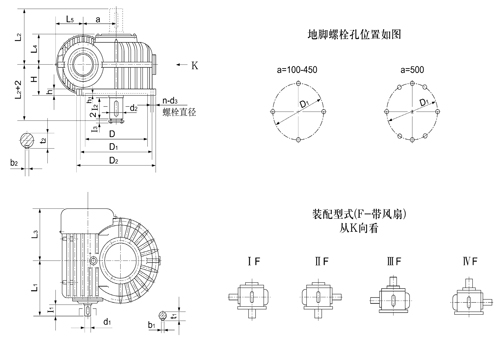

6、CWS125-500安裝尺寸

型號	a	D	D₁	D₂	L₂	L₄	L₅	H	H	h₁	i≤12.5
型號	a	D	D₁	D₂	L₂	L₄	L₅	H	H	h₁	d₁	I₁	b₁	t₁	L₁
CWS125	125	230	280	320	222	134	125	32	132	8	32	58	10	35	218
CWS160	160	300	360	400	270	157	148	32	160	8	42	82	12	45	277
CWS200	200	370	435	480	325	181	180	38	190	8	48	82	14	51.5	324
CWS250	250	470	540	600	385	210	210	45	212	8	55	82	16	59	380
CWS315	315	605	700	760	420	242	235	50	250	10	65	105	18	69	470
CWS400	400	765	875	950	490	278	247	60	265	10	75	105	20	79.5	545
CWS500	500	1000	1100	1180	640	347	300	75	375	10	90	130	25	95	680

型號	i≥16					d₂	I₂	b₂	t₂	L₃	I₃	地腳螺栓孔尺寸		重量 (不包括油重)
型號	d₁	I₁	b₁	t₁	L₁	d₂	I₂	b₂	t₂	L₃	I₃	d₃	n	重量 (不包括油重)
CWS125	28	42	8	31	202	55	82	16	59	202	14	M12	4	91
CWS160	32	58	10	35	253	65	105	18	69	245	15	M16	4	150
CWS200	38	58	10	41	300	80	130	22	85	295	15	M16	4	275
CWS250	42	82	12	45	380	100	165	28	106	385	16.5	M20	4	396
CWS315	48	82	14	51.5	447	120	165	32	127	420	17	M24	4	768
CWS400	60	105	18	64	545	150	200	36	158	515	24	M30	4	1210
CWS500	70	105	20	74.5	655	190	280	45	200	640	24	M30	6	2340
