CWU系列圓弧圓柱蝸桿減速器

減速機信息網

公司名稱：沈陽海澤潤祥機電設備有限公司
產品價格：面議/臺
最小起訂：1臺起訂
發布日期：2012年9月3日
所在地：遼寧沈陽

瀏覽公司電子樣本

進入企業商鋪

聯系方式 | CONTACT

沈陽海澤潤祥機電設備有限公司

聯系人:梁左剛(先生)
電話:(024)62635393
手機:15840586426
傳真:(024)62635393
地址:鐵西區興工北街
郵編:110025

詳細信息

一、概述

圓弧圓柱蝸桿減速器采用單級蝸桿減速傳動，符合國家標準GB9147-88，此標準達國際八十年代水平。全系列共包括三種型號，16種中心距，12種速比。輸入功率范圍在0.39～189KW之間，輸出扭矩在107～13500N m之間。

圓弧圓柱蝸桿減速器具有承載能力大、傳動效率高、使用可靠、壽命長等優點，可適用于冶金、礦山、起重、運輸、化工、建筑等各種行業機械設備的減速傳動。

減速器的蝸桿軸可正、反兩個方向運轉，輸入轉速不超過1500r/min，工作環境溫度為-40～+40℃，當工作環境溫度低于0℃時，起動前潤滑油必須加熱到0℃以上；當工作環境溫度高于40℃時，必須采取冷卻措施。

二、型號、中心距、傳動比、標記示例、主要尺寸

1、型號

本系列減速器包括以下三種型號：

CWU—蝸桿在蝸輪之下的圓弧圓柱蝸桿減速器；

CWS—蝸桿在蝸輪之側的圓弧圓柱蝸桿減速器；

CWO—蝸桿在蝸輪之上的圓弧圓柱蝸桿減速器。

2、中心距（見下表）

型號		代號
型號		1	2	3	4	5	6	7	8	9	10	11	12	13	14	15	16
CWU	第一系列	63	80	100	125	—	160	—	200	—	250	—	315	—	400	—	500
CWU	第二系列	—	—	—	—	(140)		(180)		(225)	—	280	—	355	—	450	—
CWS	第一系列	63	80	100	125	—	160	—	200	—	250	—	315	—	400	—	500
CWS	第二系列	—	—	—	—	—		—		—	—	280	—	355		450
CWO	第一系列	63	80	100	125	—	160	—	200	—	250	—	—	—	—	—	—
CWO	第二系列	—	—	—	—	(140)		(180)		(225)	—	—	—	—	—	—	—

注：優先選用第一系列，表中第二系列中加括號的中心距僅提出型式尺寸，圖紙根據用戶需要，另行設計。

3、減速器的公稱傳動比i和傳動比代號

傳動比代號	1	2	3	4	5	6	7	8	9	10	11	12
i	5	6.3	8	10	12.5	16	20	25	31.5	40	50	63

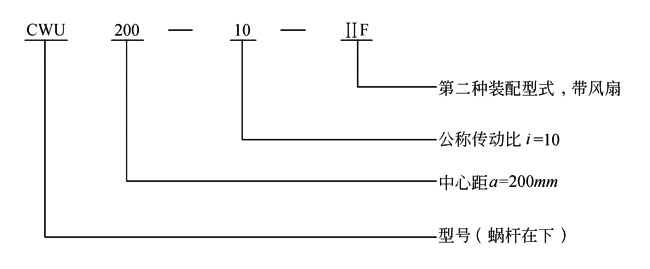

4、減速器標記示例

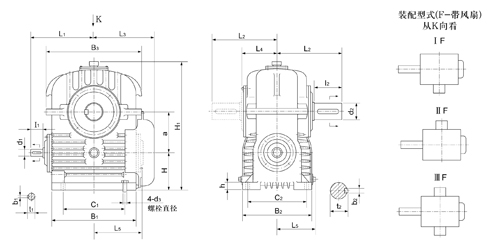

5、CWU63-100安裝尺寸

型號	a	B₁	B₂	C₁	C₂	h	H	H₁	d₃	i≤12.5
型號	a	B₁	B₂	C₁	C₂	h	H	H₁	d₃	d₁	I₁	b₁	t₁	L₁
CWU63	63	148	180	115	150	12	54	220	M12	19	28	6	21.5	128
CWU80	80	175	200	140	170	15	65	267	M12	24	36	8	27	151
CWU100	100	218	230	175	190	15	80	322	M12	28	42	8	31	182

型號	i≥16					d₂	I₂	b₂	t₂	L₂	L₃	L₄	重量（不包括油重）
型號	d₁	I₁	b₁	t₁	L₁	d₂	I₂	b₂	t₂	L₂	L₃	L₄	重量（不包括油重）
CWU63	19	28	6	21.5	128	32	58	10	35	135	97	70	19.5
CWU80	24	36	8	27	151	38	58	10	41	143	110	81	28.5
CWU100	24	36	8	27	176	42	82	12	45	182	130	95	43

6、CWU125-500安裝尺寸

型號	a	B₁	B₂	C₁	C₂	h	H	H₁	d₃	i≤12.5
型號	a	B₁	B₂	C₁	C₂	h	H	H₁	d₃	d₁	I₁	b₁	t₁	L₁
CWU125	125	260	250	310	205	30	125	408	M16	32	58	10	35	218
CWU160	160	325	300	385	250	35	160	510	M16	42	82	12	45	277
CWU200	200	400	350	465	300	40	200	650	M20	48	82	14	51.5	324
CWU250	250	510	410	575	350	45	225	790	M24	55	82	16	59	380
CWU315	315	640	530	715	445	50	280	980	M30	65	105	18	69	470
CWU400	400	790	620	880	530	60	315	1175	M30	75	105	20	79.5	545
CWU500	500	1015	750	1115	640	80	400	1450	M36	90	130	25	95	680

型號	i≥16					d₂	I₂	b₂	t₂	L₂	L₃	L₄	L₅	L₆	重量
型號	d₁	I₁	b₁	t₁	L₁	d₂	I₂	b₂	t₂	L₂	L₃	L₄	L₅	L₆	重量
CWU125	28	42	8	31	202	55	82	16	59	222	202	133	153	147	92
CWU160	32	58	10	35	253	65	105	18	69	270	245	156	180	172	145
CWU200	38	58	10	41	300	80	130	22	85	325	295	180	235	197	262
CWU250	42	82	12	45	380	100	165	28	106	385	360	209	285	228	410
CWU315	48	82	14	51.5	447	120	165	32	127	420	430	242	352	289	821
CWU400	60	105	18	64	545	150	200	36	158	490	515	277	429	335	1180
CWU500	70	105	20	74.5	655	190	280	45	200	640	655	343	549	403	2590
