近日，南京高精傳動設備制造集團有限公司（簡稱：南高齒）子公司南京高速齒輪制造有限公司成功研制5MW風電主齒輪箱（產品型號：FD5500Z）。該齒輪箱具有結構緊湊、承載力強、傳動平穩、可靠度高、便于拆裝等特點。FD5500Z型風電齒輪箱首制數量為兩臺，目前已順利通過100%滿負荷加載試驗和120%超載試驗，各項指標均滿足設計要求，產品整機重量、體積及綜合性能均達到國際同類先進產品水平。

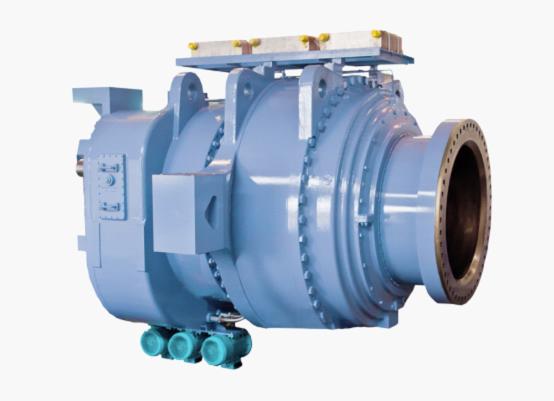

南高齒FD5500Z型5MW風電齒輪箱
FD5500Z風電齒輪箱將配套海上風力發電機組。和普通型風機相比，海裝風機由于所處環境條件更惡劣，維護成本更高，對齒輪箱要求也更高。
南高齒研制的FD5500Z風電齒輪箱，在設計時考慮風機的實際工況，根據載荷譜，采用ISO 6336、DIN 3990精確計算齒輪強度，確保安全可靠；行星架、箱體等主要零部件采用有限元分析，在確保箱體的強度和剛度下優化結構；齒輪采用修形技術，降低載荷不均性，減小振動和噪音；傳動結構根據機艙空間布置及用戶要求，合理選用行星級和平行級，在滿足傳動要求情況下，盡量減小齒輪箱的軸向距離，減輕齒輪箱整體重量。
該齒輪箱配有盤車系統，便于大功率風機在安裝及拆卸時盤動葉片。潤滑系統中增加備用泵，提高了潤滑系統安全系數，避免因為潤滑系統泵的損壞導致長時間停機造成的損失。
南高齒5MW風電齒輪箱的成功研制，表明公司在發展大兆瓦級風電齒輪箱的道路上又邁出了堅實的一步。作為全球最大的風電傳動設備制造商，南高齒始終致力于為全球客戶提供性能突出、質量可靠的風電傳動產品，同時堅定不移的走風電產品大型化、新型化的發展策略。公司3MW風電齒輪箱于2010年初實現滿負荷發電，并于2011年初開始批量化供應市場，同年底成功研制3.6MW離岸型風力發電機增速齒輪箱。目前， 公司6MW風電齒輪箱研制工作亦即將完成。
