一、概述

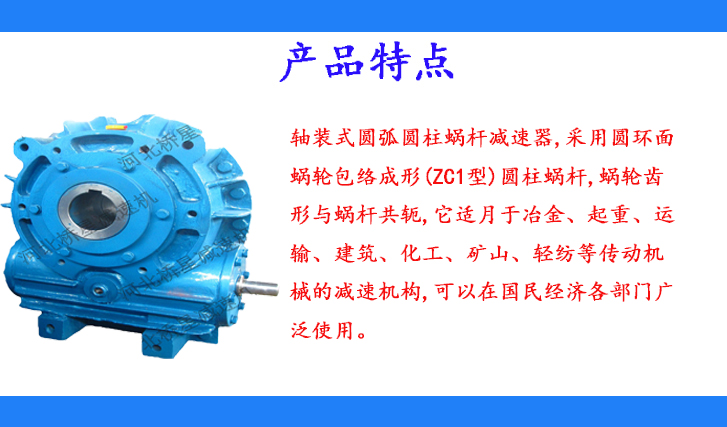

軸裝式圓弧圓柱蝸桿減速器,采用圓環面蝸輪包絡成形(ZC1型)圓柱蝸桿,蝸輪齒形與蝸桿共軛,它適月于冶金、起重、運輸、建筑、化工、礦山、輕紡等傳動機械的減速機構,可以在國民經濟各部門廣泛使用。

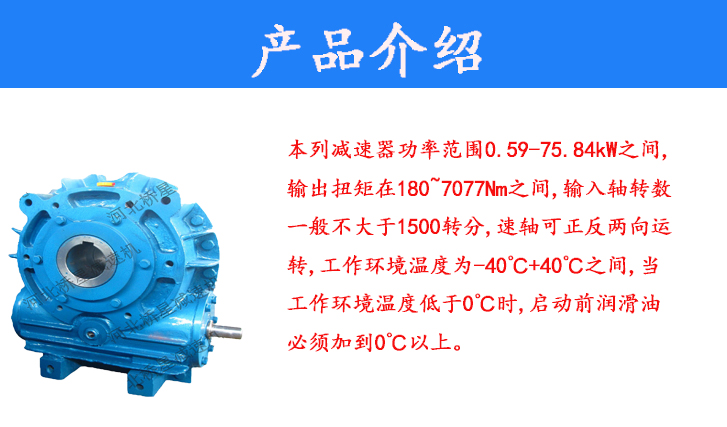

本列減速器功率范圍在0.59-75.84kW之間,輸出扭矩在180~7077Nm之間,輸入軸轉數一般不大于1500轉分,速軸可正反兩向運轉,工作環境溫度為-40℃+40℃之間,當工作環境溫度低于0℃時,啟動前潤滑油必須加到0℃以上。

二、種類和代號

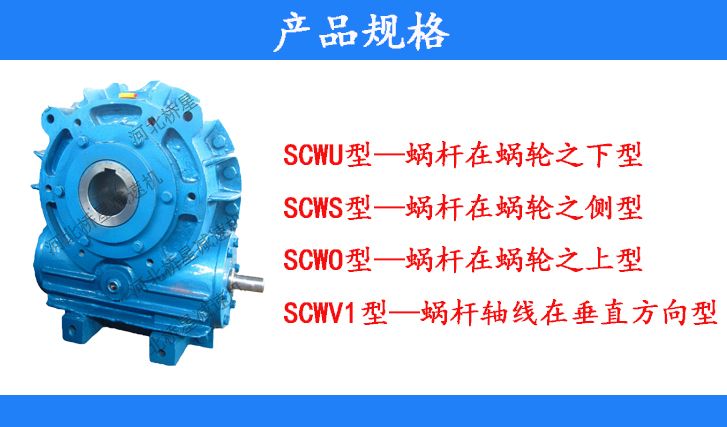

1、本機結構為單級,包括以下四種型號:

SCWU型—蝸桿在蝸輪之下型

SCWS型—蝸桿在蝸輪之側型

SCWO型—蝸桿在蝸輪之上型SCWV1型—蝸桿軸線在垂直方向型
