（6）施加固定約束和扭矩
首先，在圓環內端面上施固定約束，選擇Main Menu>Solution>Define Loads>Apply>Structural>Displaedment>On Areas命令，選擇圓環內端面。施加約束后，效果如圖5.16所示。
其次，在圓環外端上施加扭矩。由于在ANSYS中不能直接施加扭矩只能換算成節點上的集中力進行施加。根據工作扭矩的大小T=7031N.m，由于部分端面上的單元體個數為33個所以有每個節點上的集中力為
F=

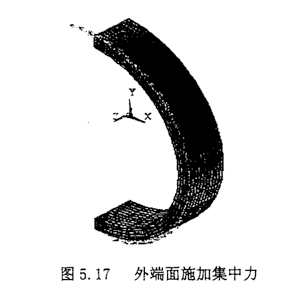

選擇Main Menu>>Solution>Define Loads>Apply>Structural>Force>Moment>On Nodes，在圓環外端面最上方的圓的節點上依次施加集中力，結果如圖5.17所示。
（7）施加軸向附加載荷

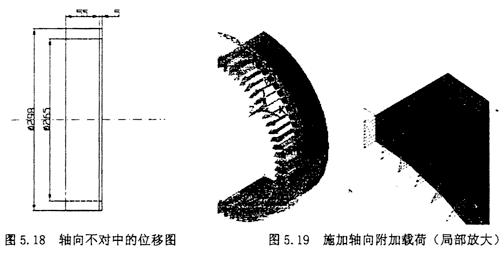

軸向不對中時，根據實際情況取中量為△ax=5mm，則可以認為外端面沿z軸方向的位移為5mm，如圖5.18所示。產生的附加的軸向載荷按照。選擇選擇Main Menu>>Solution>Define
Loads>Apply>Structural>Force>Moment>On Nodes命令，選擇圓環外端面上所有的節點，在出現的對話框中選擇CZ，并在輸入value文本框中輸入39。加載后的結果如5.19所示。旁邊為局部放大圖。
(8）設置求解選項并求解
設置分析類型及各種選項：制定分析類型為“Static”； 考慮大變形效果，設置“Large displacement effects”；打開預測器；設置載荷步，載荷終止時間為0.3，共有20個子步，并且是自動計時開關打開。開始求解，選擇Main Menu>Solution>Solve>Current LS命令，將會彈出一個信息檢查窗口。瀏覽信息后，若確認無誤，即可關閉檢查窗。然后開始進行分析計算。當出現Solulioni。done對話框以后，即表示計算結束。
(9）結果分析

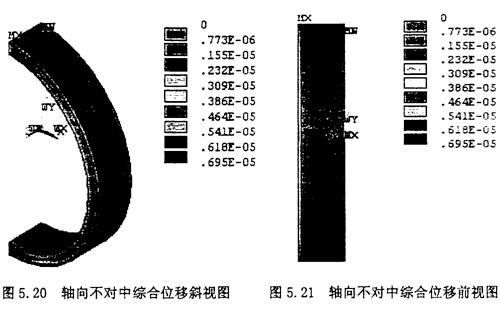

1.顯示節點的綜合位移：由于結構的變形很小，在圖形上很難顯示，所以選擇顯示節點的綜合位移，選擇Main Menu>General Postproc>Plot Result>NodalSolu，在彈出的對話框內選擇“DOF solution”，第二欄內選擇“Displacement vector sum”，則其顯示的云圖如圖5.20,5.21所示，從圖中可以看出由于受到軸向的附加拉應力，圓環外端面具有較大的位移。并且在圓環面上幾乎均布。其結果與理論分析一致。

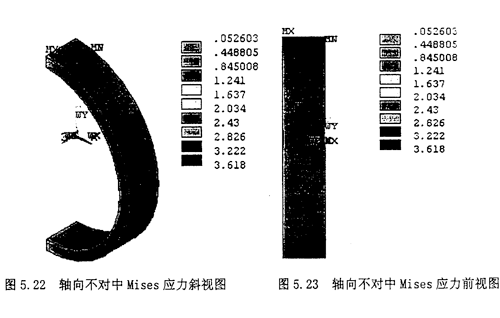

2.顯示節點的Von Mises應力云圖；選擇Main Menu>General Postproc>Plot Result>NodalSolu，在彈出的對話框內選擇“Stress”，第二欄內選擇“Von Mises Stress”，則其顯示的云圖如圖5.22，5.23所示
從圖中可以看出最大的等效應力均在聯軸器圓環外端面的最外層上，這也與理論研究相符合。

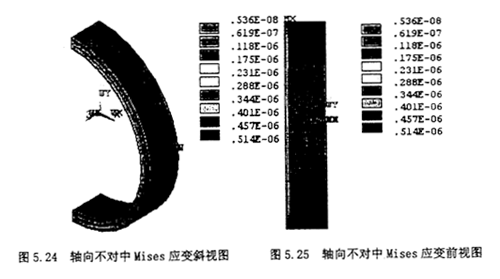

3.顯示節點的Von Mises應變云圖：選擇Main Menu>General Postproc>Plot Result>NodalSolu，在彈出的對話框內選擇“Strain”，第二欄內選擇“Von Mises Strain”，則其顯示的云圖如圖5.24，5.25所示
從應變圖中可以看出最大應變的位置也是在圓環的外端面。
5.4.3 徑向不對中模擬

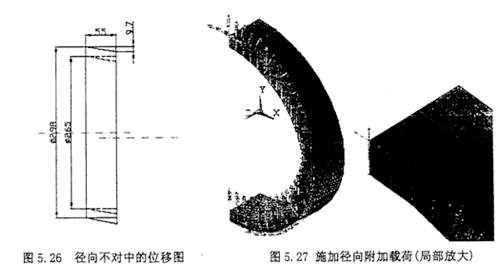

徑向不對中的模擬過程基本上類似軸向不對中，不同的是這時的位移變成了y軸方向的位移，如圖5.26所示。因此產生的附加載荷沿著y軸方向。故重復上節中的（1），（2），（3），（4），（5），（6）步驟。
施加附加載荷：徑向不對中時橡膠圓環左端面受到附加的向下的剪應力，右端面受到附加的向上的剪應力，并且在旋轉過程中，剪應力τrad的大小和方向都不會隨著圓環的旋轉角度改變而改變�，F(xiàn)在開始施加由于徑向的位移產生的附加剪應力。加載后的模型如圖5.27所示，旁邊為局部放大圖。
設置分析類型及各種選項并求解：制定分析類型為“Static”；考慮大變形效果，設置“Large displacement effects”；打開預測器；設置載荷步，載荷終止時間為0.3，共有20個子步，并且是自動計時開關打開。
開始求解，選擇Main Menu>Soulution>Solve>Current LS命令，將會彈出一個信息檢查窗口。瀏覽信息后，若確認無誤，即可關閉檢查窗。然后開始進行分析計算。當出現Solution is done對話框以后，即表示計算結束。

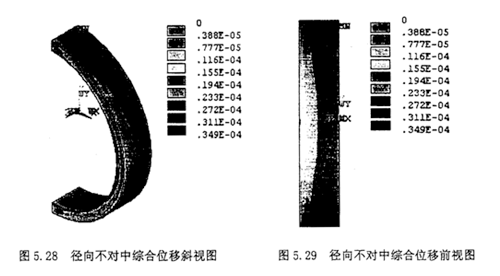

1.顯示節點的綜合位移：選擇Main Menu> General Postproc>Plot Result>NodalSolu，在彈出的對話框內選擇“DOF sloution”，第二欄內選擇“Displacement vector sum”，則其顯示的云圖如圖5.28，5.29所示
從云圖上可以看出最大綜合位移發生在聯軸器上端和下端，在中間平衡位置時的綜合位移也較大。

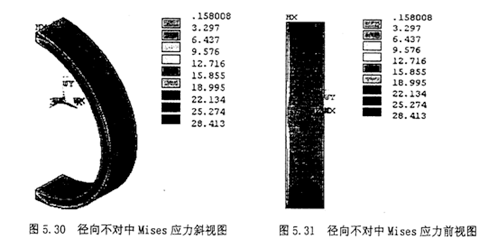

2.顯示節點的Von Mises應力云圖：選擇Main Menu> General Postproc>Plot Result>NodalSolu，在彈出的對話框內選擇“Stress”，第二欄內選擇“Von Mises Stress”，從應力運圖中可以看出最大等效應力在聯軸器的幾個極限位置，這與理論分析相符合。
