行星擺線減速機是一種應用行星傳動原理，采用擺線針輪嚙合，設計先進、結構新穎的減速機構。這種減速機在絕大多數情況下已替代兩級、三級普通圓柱齒輪減速機及圓柱蝸桿減速機，在軍工、航天、冶金、礦山、石油、化工、船舶、輕工、食品、紡織、印染、制藥、橡膠、塑料、及起重運輸?shù)确矫娴玫饺找鎻V泛的應用。

一、產品特點

1.傳動比大。一級減速時傳動比為1/6--1/87。兩級減速時傳動比為1/99--1/7569。

2.傳動效率高。由于嚙合部位采用了滾動嚙合，一般一級傳動效率為90%--95%。

3.結構緊湊，體積小，重量輕。體積和普通圓柱齒輪減速機相比可減小2/1--2/3。

4.故障少，壽命長。主要傳動嚙合件使用軸承鋼磨削制造，因此機械性能與耐磨性能均佳，又因其為滾動摩擦，因而故障少，壽命長。

5.運轉平穩可靠。因傳動過程中為多齒嚙合，所以使之運轉平穩可靠，噪聲低。

6.拆裝方便，容易維修。

7.過載能力強，耐沖擊，慣性力矩小，適用于起動頻繁和正反轉運轉的特點。

8.標記方法及其使用條件。

二、技術規格

1、機型號

按傳動比分為：一級、二級、三級。

一級減速器型號10、11、12、13、14、15、16、17、18、19、100、110、120

二級減速器型號1010、1210、1312、1412、1513、1613、1714、1814、1815、1915、10016、11017、12018

按結構形式分為臥式、立式、雙軸型、電機直聯型四種結構型式

2、傳動比

一級減速的傳動比有： 9、11、17、21、23、25、29、35、43、47、59、71、87。

二級減速的傳動比有：99、121、187、289、319、385、473、493、595、649、731、841、1003、1225、1505、1849、2065、2537、3045、3481、5133。

三級傳動比有：5841～6585030

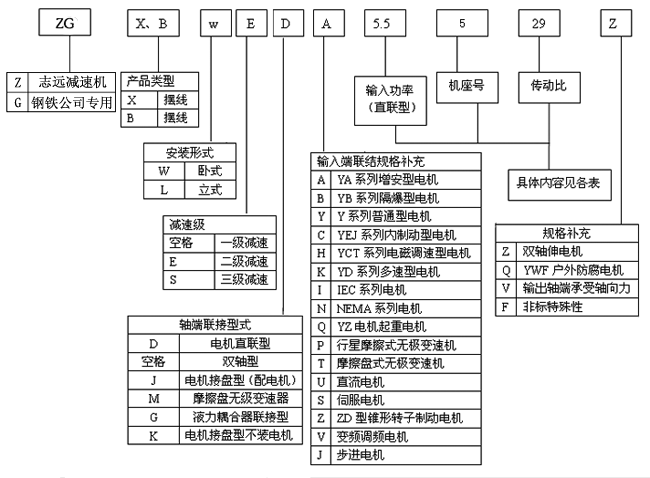

ZG系列鋼鐵公司專用行星擺線針輪減速機標記方法

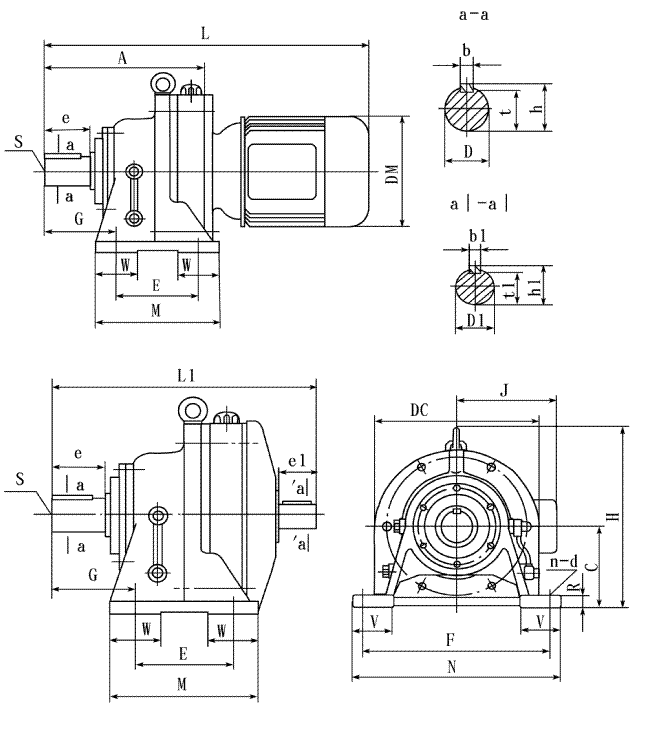

ZGXW、ZGXWD型減速機外形及安裝尺寸

機座號	外形尺寸						安裝尺寸							輸出軸尺寸						輸入軸尺寸
機座號	H	M	N	DC	A	LI	C	G	R	E	F	V	n-d	D	e	b	h	s	t	D1	e1	b1	h1	t1
10	146	84	144	113	84	125	80	36	10	60	120	—	4-10	14	20	5	16	—	11	10	15	4	11.5	7.5
11	175	120	180	150	144	203	100	60	12	90	150	40	4-12	28	35	8	31	M8	24	15	25	5	17	12
12	175	120	210	150	159	210	100	101	15	90	180	45	4-12	25	35	8	28	M8	21	15	25	5	17	12
13	278	150	290	200	192	263	140	151	20	100	250	55	4-16	35	55	10	38	M8	30	18	35	6	20.5	14.5
14	309	195	330	230	240	324	150	169	22	145	290	65	4-16	45	74	14	48.5	M10	39.5	22	40	6	24.5	18.5
15	356	260	410	300	310	416	160	206	25	150	370	75	4-18	55	91	16	59	M10	49	30	45	8	33	26
16	425	335	430	340	352	476	200	125	30	275	380	75	4-22	65	89	18	69	M12	58	35	54	10	38	30
17	460	380	470	360	394	532	220	145	30	320	420	85	4-22	80	109	22	85	M12	71	40	65	12	43	35
18	529	440	530	430	448	602	250	155	35	380	480	120	4-22	90	120	25	95	M16	81	45	70	14	48.5	39.5
19	614	560	620	500	552	724	290	186	40	240×2	560	120	4-26	100	142	28	106	M20	90	50	80	14	53.5	44.5
100	706	600	690	580	612	814	325	230	45	250×2	630	120	4-30	110	150	28	116	M24	100	55	100	16	59	49
110	883	810	880	710	809	1065	420	324	50	330×2	800	160	6-32	130	202	32	137	M30	119	70	120	20	74.5	62.5
120	1163	1040	1160	950	1152	1474	540	485	60	420×2	1050	200	6-45	180	330	45	190	M42	165	90	150	25	95	81

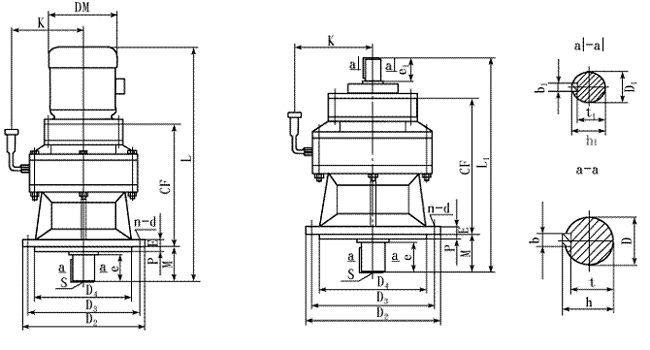

ZGXL、ZGXLD型減速機外形及安裝尺寸

機座號	外形尺寸			安裝尺寸						輸出軸尺寸						輸入軸尺寸
機座號	D₂	L₁	CF	D₃	D₄	P	E	M	n-d	D	e	b	h	s	t	D₁	e₁	b₁	h₁	t₁
10	120	125	57	102	80	3	8	27	6-10	14	20	5	16	-	11	10	15	4	11.5	7.5
11	160	203	93	134	110	3	9	50	4-12	28	35	8	31	M8	24	15	25	5	17	12
12	180	210	115	160	130	3	12	42	6-12	25	35	8	28	M8	21	15	25	5	17	12
13	230	263	143	200	170	4	15	50	6-12	35	45	10	38	M8	30	18	35	6	20.5	14.5
14	260	324	161	230	200	4	15	79	6-12	45	63	14	48.5	M10	39.5	22	40	6	24.5	18.5
15	340	416	219	310	270	4	20	92	6-12	55	79	16	59	M10	49	30	45	8	33	26
16	400	476	262	360	316	5	22	92	8-16	65	80	18	69	M12	58	35	54	10	38	30
17	430	532	279	390	345	5	22	114	8-18	80	98	22	85	M12	71	40	65	12	43	35
18	490	602	335	450	400	6	30	112	12-18	90	110	25	95	M16	81	45	70	14	48.5	39.5
19	580	724	382	520	455	8	35	170	12-22	100	129	28	106	M20	90	50	80	14	53.5	44.5
100	650	814	438	590	520	10	40	174	12-22	110	140	28	116	M24	100	55	100	16	59	49
110	880	1065	598	800	680	10	45	210	12-38	130	184	32	137	M30	119	70	120	20	74.5	62.5
120	1160	1474	796	1020	900	10	60	356	8-39	180	320	45	190	M42	165	90	150	25	95	81

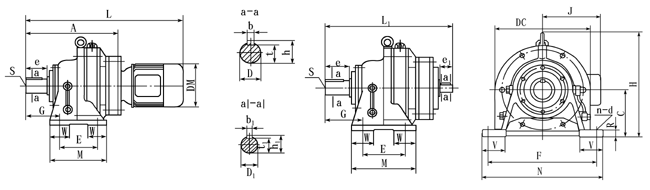

ZGXWE、ZGZWED型減速機外形及安裝尺寸

ZG系列鋼鐵公司專用行星擺線針輪減速機外形尺寸（雙級）

機座號	外形尺寸						安裝尺寸							輸出軸尺寸						輸入軸尺寸
機座號	H	M	N	DC	A	LI	C	G	R	E	F	V	n-d	D	e	b	h	s	t	D1	e1	b1	h1	t1
1010	146	84	144	113	125	166	80	36	10	60	120	—	4-10	14	20	5	16	—	11	10	4	4	11.5	7.5
1210	175	120	210	150	205	242	100	101	15	90	180	45	4-12	25	35	8	28	M8	21	10	15	4	11.5	7.5
1412	309	195	330	230	317	373	150	169	22	145	290	65	4-16	45	74	14	48.5	M10	39.5	15	25	5	17	12
1513	356	260	410	300	398	467	160	206	25	150	370	75	4-18	55	91	16	59	M10	49	18	35	6	20.5	14.5
1613	425	335	430	340	440	513	200	125	30	275	380	75	4-22	65	89	18	69	M12	58	18	35	6	20.5	14.5
1714	460	380	470	360	500	585	220	145	30	320	420	85	4-22	80	109	22	85	M12	71	22	40	6	24.5	18.5
1814	529	440	530	430	560	644	250	155	35	380	480	120	4-22	90	120	25	95	M16	81	22	40	6	24.5	18.5
1815	529	440	530	430	584	692	250	155	35	380	480	120	4-22	90	120	25	95	M16	81	30	45	8	33	26
1915	614	560	620	500	689	794	290	186	40	240×2	560	120	4-26	100	142	28	106	M20	90	30	45	8	33	26
10016	706	600	690	580	760	884	325	230	45	250×2	630	120	4-30	110	150	28	116	M24	100	35	54	10	38	30
11017	883	810	880	710	968	1106	420	324	50	330×2	800	140	6-32	130	202	32	137	M30	119	40	65	12	43	35
12018	1163	1040	1160	950	1351	1503	540	485	60	420×2	1050	200	6-45	180	330	45	190	M42	165	45	70	14	48	39.5

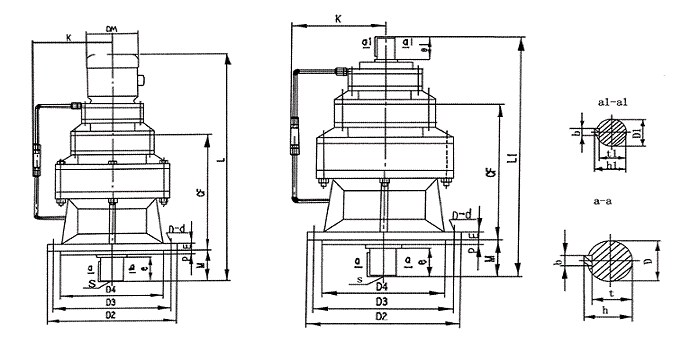

ZGXLE、ZGXLED型減速機外形及安裝尺寸

機座號	外形尺寸			安裝尺寸						輸出軸尺寸						輸入軸尺寸
機座號	D₂	L₁	CF	D₃	D₄	P	E	M	n-d	D	e	b	h	s	t	D₁	e₁	b₁	h₁	t₁
1010	120	166	98	102	80	3	8	27	6-10	14	20	5	16	—	11	10	15	4	11.5	7.5
1210	180	242	164	160	130	3	12	42	4-12	25	34	8	28	M8	21	10	15	4	11.5	7.5
1412	260	374	239	230	200	4	15	79	6-12	45	63	14	48.5	M10	39.5	15	25	5	17	1.2
1513	340	473	307	310	270	4	20	93	6-12	55	79	16	59	M10	49	18	35	6	20.5	14.5
1613	400	513	350	360	316	5	22	92	8-16	65	80	18	69	M12	58	18	35	6	20.5	14.5
1714	430	578	388	390	345	5	22	117	8-18	80	98	22	85	M12	71	22	40	6	24.5	18.5
1814	490	644	448	450	400	6	30	112	12-18	90	110	25	95	M16	81	22	40	6	24.5	18.5
1815	490	692	475	450	400	6	30	112	12-18	90	110	25	95	M16	81	30	45	8	33	26
1915	580	790	518	520	455	8	35	170	12-22	100	129	28	106	M20	90	30	45	8	33	26
10016	650	884	586	590	520	10	40	174	12-22	110	140	28	116	M24	100	35	54	10	38	30
11017	880	1106	758	800	680	10	45	210	12-38	130	184	32	137	M30	119	40	65	12	43	35
12018	1160	1503	995	1020	900	10	60	370	8-39	180	320	45	190	M42	165	45	70	14	48.5	39.5

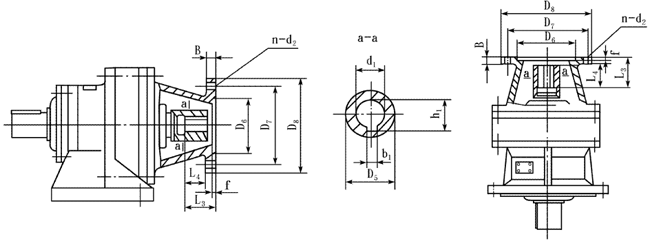

ZG系列鋼鐵公司專用行星擺線針輪減速機外形尺寸（接盤）

輸入功率	電動機機座號	D₅	d₁公差		b₁	h₁	L₄	D₆公差		D₇	D₈	f	B	n	d₂	L₃
0.25 0.37	71	37	14	F7	5	16.3	16	110	H8	130	160	4	12	4	10	30
0.55 0.75	801 802	37	19		6	21.8	27	130		165	200	4	12	4	12	40
1.1 1.5	90S 90L	47	24		8	27.3	33	130		165	200	4	15	4	12	50
2.2 3 4	100L 112M	55	28		8	31.3	41	180		215	250	5	17	4	15	60
5.5 7.5	132S 132M	65	38		10	41.3	57	230		265	300	5	18	4	15	80
11 15	160M 160L	75	42		12	45.3	81	250	G8	300	350	5	20	4	19	110
18.5	200L	105	55	E7	16	59.3	80	300		350	400	6	25	4	19	110
22	200L	105	55	E7	16	59.3	80	300		350	400	6	30	4	19	109

單位名稱	志遠減速機械有限責任公司
地址	河北省吳橋縣城104國道雜技大世界北
聯系人	劉占坤	網 址	http://www.zhiyuanjiansuji.com
電話	0317-7349996	傳真	0317-7198032
郵編	061800	E-mail	[email protected]
