NW系列三環減速機的類型及特點

NW系列三環減速機選型計算

NW系列三環減速機結構型式

NW系列三環減速機外形尺寸圖表

NWY系列三環減速機尺寸圖表

NWYK系列三環減速機尺寸圖表

NWYL系列三環減速機尺寸圖表

NWZ系列三環減速機尺寸圖表

NWZL系列三環減速機尺寸圖表

NWS系列三環減速機尺寸圖表

頁次：1/2 每頁10條共13條信息分頁：[1][2]

失效概率	1/100	1/10000	1/1000
K_R	1	1.25	1.5

原動機	每天工作小時	工作機載荷性質分類
原動機	每天工作小時	均勻	中等沖擊	強沖擊
電動機，渦輪液壓馬達	≤3	0.83	1	1.5
	3-10	1	1.250	1.75
	＞1	1.25	1.5	2

型式代碼	簡圖	結構特征	基本參數
NW		基本型內三環傳動，同軸輸入、輸出，箱體縱式座裝，端面剖分	a=215-1070
			i=11-99
			T=0.8-469
NWY		基本型內三環+一級圓柱齒輪傳動，同軸輸入、輸出，箱體縱式座裝，端面剖分	a=215-1070
			i=24-594
			T=0.8-469
NWYK		基本型內三環+一級圓柱齒輪傳動，同軸輸入、空心輸出，箱體縱式座裝，端面剖分	a=215-750
			i=24-594
			T=4-173
NWYL		基本型內三環+一級圓柱齒輪傳動，同軸輸入、輸出，箱體縱式座裝，端面剖分	a=215-750
			i=24-594
			T=4-173
NWZ		基本型內三環+一級錐齒輪傳動，垂直軸輸入、輸出，箱體縱式座裝，端面剖分	a=215-950
			i=24-594
			T=4-310.8
NWZL		基本型內三環+一級錐齒輪傳動，垂直軸輸入、輸出，箱體臥式座裝，端面剖分	a=215-750
			i=24-594
			T=4-173
NWS		兩級基本型內三環組合傳動，同軸輸入、輸出，箱體縱式座裝，端面剖分	a=215-1350
			i=600-9801
			T=4-1300

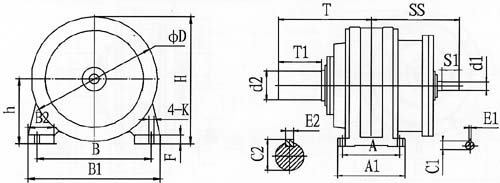

規格	額定輸出轉矩（kN.m）	中心高	輪廓尺寸				地腳尺寸
規格	額定輸出轉矩（kN.m）	中心高	D	S	T	H	A	A1	B	B1	B2	4-k	F
215	3.6	200	340	220	280	440	180	220	380	440	130	4-￠22	25
255	6.5	210	410	255	305	500	184	220	460	520	160	4-￠22	30
300	11	260	500	300	380	590	240	300	560	640	200	4-￠26	40
350	16	300	580	320	430	690	264	314	560	740	240	4-￠26	40
400	25	350	650	295	480	740	315	370	720	800	260	4-￠26	45
450	36	370	660	365	500	780	330	390	740	820	280	4-￠32	45
500	48	400	730	420	530	820	360	430	820	920	300	4-￠38	50
550	68	450	840	460	620	950	400	480	940	1040	300	4-￠38	60
600	95	550	980	500	660	1120	440	540	1100	1200	360	4-￠44	70
670	123	600	1060	574	726	1200	470	550	1240	1340	400	4-￠44	80
750	173	700	1240	610	800	1450	530	610	1400	1500	440	4-￠50	80
840	213	750	1400	660	835	1550	560	640	1580	1700	440	4-￠50	85
950	311	900	1640	710	1020	1820	600	750	1780	1900	600	4-￠58	95
1070	469	950	1800	774	1060	1950	650	770	2040	2160	720	4-￠58	100

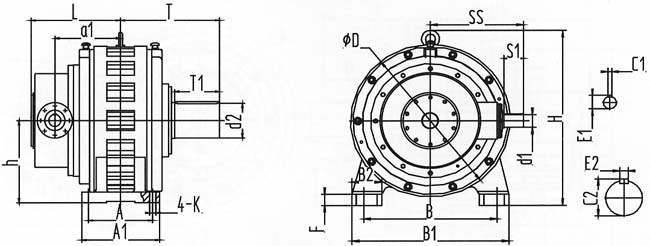

規格	質量	高速軸伸（i≤23）				高速軸伸（i≥25.5）				低速軸伸
規格	質量	d1	S1	C1	E1	d1	S1	C1	E1	D2	T1	C2	E2
215	160.0	35k6	58	38	10	35k6	58	38	10	75m6	105	79.5	20
255	208.0	45k6	82	48.5	14	45k6	82	48.5	14	90m6	130	95	25
300	352.0	50k6	82	53.3	14	50k6	82	53.3	14	110m6	165	116	28
350	544.0	60m6	82	64	18	55m6	82	59	16	130m6	200	137	32
400	780.0	70m6	105	74.5	20	65m6	105	69	18	150m6	200	158	36
450	1176.0	75m6	105	79.5	20	70m6	105	74.5	20	170m6	240	179	40
500	1440.0	80m6	130	85	22	70m6	105	74.5	20	180m6	240	190	45
550	1888.0	85m6	130	90	22	75m6	105	79.5	20	200m6	280	210	50
600	2561.0	90m6	130	95	25	80m6	130	85	22	220m6	280	231	50
670	3496.0	100m6	165	106	28	90m6	130	95	25	250m6	330	262	56
750	4832.0	110m6	165	116	28	100m6	165	106	28	280m6	380	292	63
840	7056.0	130m6	200	137	32	110m6	165	116	28	300m6	380	314	70
950	9550.0	150m6	200	158	36	130m6	200	137	32	350m6	450	365	80
1070	14880.0	170m6	240	179	40	150m6	200	158	36	380m6	450	395	80

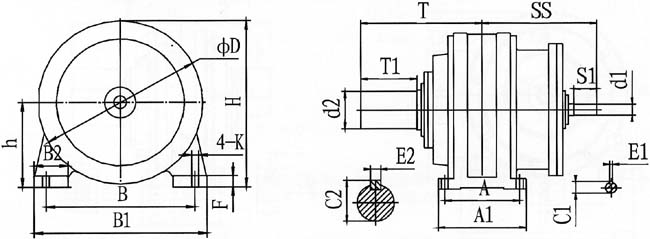

規格	額定輸出轉矩（kN.m）	中心尺寸	輪廓尺寸				地腳尺寸
規格	額定輸出轉矩（kN.m）	h	D	S S	T	H	A	A1	B	B1	B2	4-k	F
215	4	200	340	270	280	440	180	220	380	440	130	4-￠22	25
255	7	210	410	315	305	500	184	220	460	520	160	4-￠22	30
300	11	260	500	385	380	590	240	300	560	640	200	4-￠26	40
350	16	300	580	410	430	690	264	314	560	740	240	4-￠26	40
400	25	350	650	435	480	740	315	370	720	800	260	4-￠26	45
450	36	370	660	475	500	780	330	390	740	820	280	4-￠32	45
500	48	400	730	540	530	820	360	430	820	920	300	4-￠38	50
550	68	450	840	580	620	950	400	480	940	1040	300	4-￠38	60
600	95	550	980	640	660	1120	440	540	1100	1200	360	4-￠44	70
670	123	600	1060	734	726	1200	470	550	1240	1340	400	4-￠44	80
750	173	700	1240	785	800	1450	530	610	1400	1500	440	4-￠50	80
840	213	750	1400	850	835	1550	560	640	1580	1700	440	4-￠50	85
950	311	900	1640	920	1020	1820	600	750	1780	1900	600	4-￠59	95
1070	469	950	1800	1004	1060	1950	650	770	2040	2160	720	4-￠58	100

規格	質量	高速軸伸（i≤95.9）				高速軸伸（i≥107）				低速軸伸
規格	質量	d1	S1	C1	E1	d1	S1	C1	E1	D2	T1	C2	E2
215	180	35k6	58	38	10	28k6	42	25	6	75m6	105	79.5	20
255	228	35k6	58	35	10	28k6	42	25	6	90m6	130	95	25
300	400	42k6	82	45	12	35k6	58	38	10	110m6	165	116	28
350	603	48m6	82	51.5	14	42m6	82	45	12	130m6	200	137	32
400	824	55m6	82	59	16	48m6	82	51.5	14	150m6	200	158	36
450	1210	65m6	105	69	18	55m6	105	59	16	170m6	240	179	40
500	1508	70m6	105	74.9	20	65m6	105	64	18	180m6	240	190	45
550	1965	75m6	105	79.5	20	65m6	105	69	18	200m6	280	210	50
600	2750	80m6	130	85	22	70m6	105	74.5	20	220m6	280	231	50
670	3713	90m6	130	95	25	80m6	130	85	22	250m6	330	262	56
750	4950	100m6	165	106	28	90m6	130	95	25	280m8	380	292	63
840	7350	110m6	165	116	28	100m6	165	106	28	300m6	380	314	70
950	9750	130m6	200	137	32	110m6	165	116	28	350m6	450	365	80
1070	15100	150m6	240	157	36	130m6	200	137	32	380m6	450	395	80

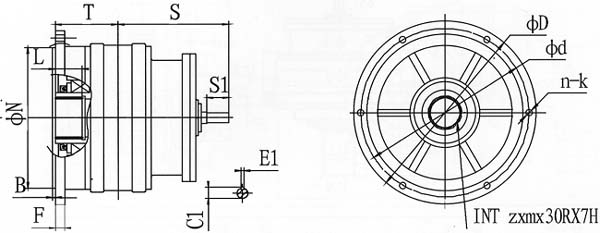

規格	輪廓尺寸					法蘭聯接尺寸						質量
規格	a1	D	S	T	L	H	B	N	d	6-k	F	質量
215	150	460	240	280	210	180	8	350	390	6-￠22	20	200
255	180	530	280	305	250	210	8	420	460	6-￠22	25	255
300	210	650	390	380	300	260	8	510	560	6-￠26	30	420
350	250	730	400	430	350	300	10	600	650	6-￠26	30	660
400	280	800	430	480	390	330	10	670	720	6-￠26	35	900
450	300	820	440	500	420	350	10	680	730	6-￠26	35	1040
500	313	930	483	530	440	370	10	780	840	6-￠32	40	1650
550	360	1030	545	620	500	420	12	870	930	6-￠32	45	2150
600	440	1170	660	680	610	500	12	1000	1080	6-￠38	50	3010
670	480	1270	700	726	654	550	12	1080	1180	6-￠38	55	4070
750	500	1490	780	800+80	696	580	12	1320	1400	6-￠44	60	5300

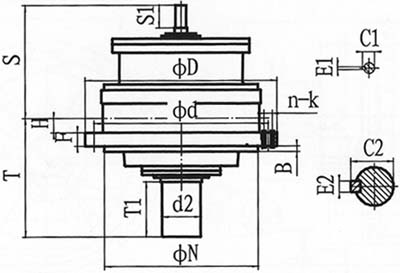

規格	額定輸出轉矩（kN.m）	高速軸伸（35.8≥i≤179.2）				高速軸伸（i≥190.4）				低速軸伸
規格	額定輸出轉矩（kN.m）	d1	S1	C1	E1	d1	S1	C1	E1	D2	T1	C2	E2
215	4	35k6	58	38	10	28k6	42	25	6	75m6	105	79.5	20
255	7	35k6	58	38	10	28k6	42	25	6	90m6	130	95	25
300	11	42k6	82	45	12	35k6	58	38	10	110m6	165	116	28
350	16	48m6	82	51.5	14	42m6	82	45	12	130m6	200	137	32
400	25	55m6	82	59	16	48m6	82	51.5	14	150m6	200	158	36
450	36	65m6	105	69	18	55m6	105	59	16	170m6	240	179	40
500	48	70m6	105	74.9	20	65m6	105	64	18	180m6	240	190	45
550	68	75m6	105	79.5	20	65m6	105	69	18	200m6	280	210	50
600	95	80m6	130	85	22	70m6	105	74.5	20	220m6	280	231	50
670	123	90m6	130	95	25	80m6	130	85	22	250m6	330	262	56
750	173	100m6	165	106	28	90m6	130	95	25	280m8	380	292	63
