三環減速器（YB/T79-1995）由三片相同的內齒環板帶動一個外齒齒輪輸出，故稱為三環減速器，屬平行軸一動軸齒輪傳動減速器，齒輪嚙合運動屬于動軸輪系，具有少齒差行星傳動特征，輸出與輸入軸間平行配置，又有平行軸圓柱齒輪減速器的特征。具有承載和超載能力強、傳動比大、分級密集、效率高、結構緊湊、體積小、質量輕、裝拆維修方便、適用性寬廣等優點�？捎糜诘V山、冶金、石油、化工、橡塑、建筑、建材、起重、運輸、食品、輕工等行業。

工作條件：高速軸轉速不超過1500r/min；瞬時超載轉矩不大于額定輸出轉矩的2.7倍；工作環境溫度為-40～45℃,低于0℃時，啟動前應對潤滑油采取預熱措施；正、反兩向運轉。

型號與標記

1.型號

（1）SH型—基本型（單級三環傳動）三環減速器；

（2）SHD型—與電動機直聯單級三環減速器；

（3）SHDK型—空心軸與電機直聯單級三環減速器；

（4）SHCⅠ型—組合二級傳動，三環傳動加圓柱齒輪傳動三環減速器；

（5）SHCⅡ型—組合二級傳動、三環傳動下部加圓柱齒輪傳動三環減速器；

（6）SHCD型—組合二級傳動與電機直聯三環減速器；

（7）MSH型—水泥磨慢速驅動用三環減速器；

（8）SHS型—二級三環傳動三環減速器；

（9）LLSH型—連續鑄鋼拉矯機傳動用三環減速器；

（10）SHL型—立式單級三環傳動三環減速器；

（11）SHLD型—立式與電機直聯三環減速器；

（12）SHLDK型—立式、空心軸三環減速器；

（13）SHZ型—組合二級傳動，加錐齒輪傳動。高速軸與低速軸平面垂直三環減速器；

（14）SHP型—單級三環傳動，箱體端面剖分三環減速器；

（15）ZZSH型—樁孔鉆機用三環減速器；

（16）SHCPD型—組合二級傳動，加圓柱齒輪傳動與電機直聯三環減速器；

（17）SHZP型—加錐齒輪傳動，箱體端面剖分三環減速器；

（18）YPSH型—圓盤給料機用三環減速器；

（19）GTSH型—鋼包回轉臺用三環減速器。

其中，SH—單級三環減速器，D—軸伸與電機直聯，K—圓柱形軸孔，平鍵套裝聯接，C—加圓柱齒輪傳動，M—水泥磨慢速驅動用，S—二級三環傳動，L—立式，LL—連續鑄鋼拉矯機傳動用，P—箱體端面剖分，Z—組合二級傳動，ZZ—樁孔鉆機用，YP—圓盤給料機用，GT—鋼包回轉臺用。

2.標記



結構型式及主要尺寸

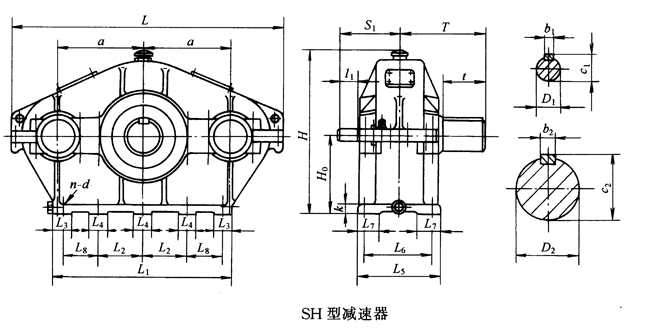

1.SH型減速器

規格	高速軸伸i≤23					高速軸伸i≥25.5					低速軸伸					質量 m/kg
	D1	l1	S1	c1	b1	D1	l1	S1	c1	b1	D2	t	T	c2	b2
80	9j6	20	70	10.2	3	9j6	20	70	10.2	3	24j6	36	85	27	8	17
90	11j6	23	80	12.5	4	11j6	23	80	12.5	4	28j6	42	100	31	8	22
105	14j6	25	90	16	5	14j6	25	90	16	5	32k6	58	125	35	10	30
125	18j6	28	100	20.5	6	18j6	28	100	20.5	6	38k6	58	130	41	10	43
145	22j6	36	115	25	8	22j6	36	115	25	8	48k6	82	160	51.5	14	73
175	30j6	58	150	33	8	30j6	58	150	33	8	60m6	105	203	64	18	110
215	35k6	58	165	38	10	35k6	58	165	38	10	75m6	105	215	79.5	20	170
255	45k6	82	195	48.5	14	45k6	82	195	48.5	14	90m6	130	245	95	25	250
300	50k6	82	215	53.5	14	50k6	82	215	53.5	14	110m6	165	315	116	28	440
350	55m6	82	240	59	16	55m6	82	240	59	16	130m6	200	365	137	32	590
400	65m6	105	290	69	18	65m6	105	290	69	18	150m6	200	395	158	36	850
450	75m6	105	310	79.5	20	70m6	105	310	74.5	20	170m6	240	460	179	40	1170
500	80m6	130	350	85	22	70m6	105	325	74.5	20	180m6	240	470	190	45	1650
550	85m6	130	370	90	22	75m6	105	345	79.5	20	200m6	280	535	210	50	2220
600	90m6	130	390	95	25	80m6	130	390	85	22	220m6	280	540	231	50	2900
670	100m6	165	450	106	28	90m6	130	415	95	25	250m6	330	630	262	56	4100
750	110m6	165	485	116	28	100m6	165	485	106	28	280m6	380	705	292	63	5900
840	130m6	200	545	137	32	110m6	165	510	116	28	300m6	380	730	314	70	8450
950	150m6	200	575	158	36	130m6	200	575	137	32	340m6	450	830	355	80	12370
1070	170m6	240	640	179	40	150m6	200	600	158	38	380m6	480	860	395	80	18100

表2  SHD型減速器主要尺寸                 /mm

規格	中心尺寸		輪廓尺寸				地腳螺栓							輸入尺寸							低速軸伸					參考電機(機座號)	質量m/kg
	a	H0	H	L	L1	L5	d	n	k	L2	L3	L6	L7	D1	b1	c1	M	S	n1	d1	D2	t	T	c2	b2
105	105	100	201	360	230	135	M12	4	18	160	60	105	40	14H7	4	16.3	145		4	12	32k6	58	125	35	10	63	35
														19H7	6	21.8	165	101	4	12						80
125	125	115	258	410	270	140	M12	4	20	200	60	110	40	19H7	6	21.8	165	103.5	4	12	38k6	58	130	41	10	80	58
														24H7	8	27.3	165	113.5	4	12						90
														24H7	8	27.3	165	121	4	12						90
145	145	130	291	475	310	175	M16	4	25	220	60	130	50	28H7	8	31.3	215	131	4	15	48k6	82	160	51.5	14	100	69
														28H7	8	31.3	215	131	4	15						112
														28H7	8	31.3	215	146	4	15						100
175	175	165	367	585	370	200	M16	4	25	290	80	150	50	28H7	8	31.3	215	146	4	15	60m6	105	203	64	18	112	115
														38H7	10	41.3	265	166	4	15						132
														28H7	8	31.3	215	146	4	15						112
215	215	200	433	690	450	240	M20	4	30	380	100	185	65	38H7	10	41.3	265	181	4	15	75m6	105	215	79.5	20	132	210
														42H7	12	45.3	300	211	4	19						160
														38H7	10	41.3	265	190	4	15						132
255	255	230	493	810	530	260	M20	6	35	220	100	210	70	42H7	12	45.3	300	220	4	19	90m6	130	245	95	25	160	290
														48H7	14	51.8	300	220	4	19						180
														42H7	12	45.3	300	220	4	15						160
300	300	280	585	960	620	300	M24	6	40	255	120	234	80	48H7	14	51.8	300	220	4	19	110m6	165	315	116	28	180	500
														55H7	16	59	350	233	4	19						200
