產品展示

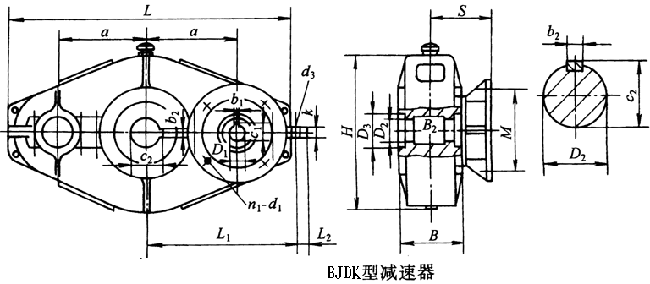

BJDK125、BJDK145、BJDK175、BJDK215、BJDK255、BJDK300型三環減速機外形及安裝尺寸

BJDK系列三環減速機外形及安裝尺寸

BJDK125、BJDK145、BJDK175、BJDK215、BJDK255、BJDK300型三環減速機外形及安裝尺寸

BJDK型減速器主要尺寸 /mm

規格	中心尺寸		輪廓尺寸			安裝尺寸			輸入尺寸							輸出尺寸					參考電動機 (機座號)	質量 m/kg
規格	a	H	B	L	L2	d3	L1	k	D1	b1	c1	M	S	n1	d1	D2	D3	B2	c2	b2	參考電動機 (機座號)	質量 m/kg
125	125	224	126	410	20	18	230	20	19H7	6	21.8	165	103.5	4	12	45H7	53	94	48.8	14Js9	80	56
									24H7	8	27.3	165	113.5	4	12						90
									24H7	8	27.3	165	121	4	12						90
145	145	254	134	475	25	24	275	25	28H7	8	31.3	215	131	4	15	55H7	63	106	59.3	16Js9	100	67
									28H7	8	31.3	215	131	4	15						112
									28H7	8	31.3	215	146	4	15						100
175	175	320	154	585	30	30	320	32	28H7	8	31.3	215	146	4	15	70H7	78	140	74.9	20Js9	112	110
									38H7	10	41.3	265	166	4	15						132
									28H7	8	31.3	215	146	4	15						112
215	215	390	174	690	40	36	380	40	38H7	10	41.3	265	181	4	15	85H7	95	154	90.4	22Js9	132	200
									42H7	12	45.3	300	211	4	19						160
									38H7	10	41.3	265	190	4	15						132
255	255	444	200	810	45	42	445	45	42H7	12	45.3	300	220	4	19	100H7	110	176	116.4	28Js9	160	276
									48H7	14	51.8	300	220	4	19						180
									42H7	12	45.3	300	220	4	15					160	160
300	300	530	240	960	50	48	530	50	48H7	14	51.8	300	220	4	19	120H7	130	210	127.4	32Js9	180	482
									55H7	16	59	350	233	4	19						200

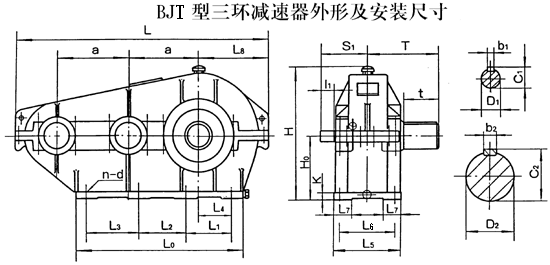

BJT125、BJT145、BJT175、BJT215、BJT255、BJT300、BJT350、BJT400型三環減速機外形及安裝尺寸

BJT系列三環減速機外形及安裝尺寸

BJT125、BJT145、BJT175、BJT215、BJT255、BJT300、BJT350、BJT400型三環減速機外形及安裝尺寸

BJT型三環減速器外形及安裝尺寸 /mm

規格	中心尺寸		輪廓尺寸					地腳螺栓									高速軸伸					代速軸伸					重量 kg
規格	a	H₀	H	L	L₀	L₅	L₈	d	n	k	L₁	L₂	L₃	L₄	L₆	L₇	D₁	I₁	s₁	c₁	b₁	D₂	t	T	c₂	b₂	重量 kg
125	125	115	258	455	300	140	125	M12	4	16	240			80	110	40	18j6	28	100	20.5	6	38k6	58	130	41	10	53
145	145	130	291	530	350	175	148	M16	4	18	280			85	130	50	22j6	36	115	24.5	6	48k6	82	160	51.5	14	89
175	175	165	367	652	420	200	185	M16	4	20	340			90	150	60	30j6	58	150	33	8	60m6	105	203	64	18	132
215	215	200	433	780	510	240	220	M20	4	25	410			100	185	65	35k6	58	165	38	10	75m6	105	215	79.5	20	204
255	255	230	493	915	600	260	255	M20	6	25	230	270		120	210	70	45k6	82	195	48.5	14	90m6	130	245	95	25	310
300	300	280	585	1075	710	300	295	M24	6	30	280	310		150	235	80	50k6	82	215	53.5	14	110m6	165	315	116	28	528
350	350	325	678	1250	830	340	350	M24	6	35	330	370		180	270	90	55k6	82	240	59	16	130m6	200	365	137	32	708
400	400	355	740	1440	950	370	400	M24	8	40	200	340	290	220	310	100	65m6	105	290	69	18	150m6	200	395	158	36	1020

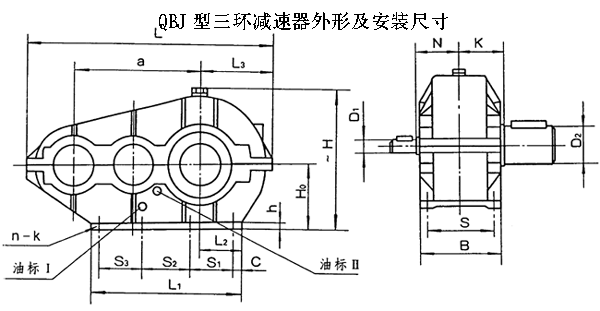

QBJ250、QBJ320、QBJ400、QBJ500、QBJ630型三環減速機外形及其安裝尺寸

QBJ系列三環減速機外形及其安裝尺寸

QBJ250、QBJ320、QBJ400、QBJ500、QBJ630型三環減速機外形及其安裝尺寸

QBJ型三環減速器外形及安裝尺寸 /mm

規格	中心尺寸		輪廓尺寸			地腳尺寸								其它尺寸					重量 kg
規格	a	H₀	L	H	B	S	S₁	S₂	S₃	C	h	k	n	L₁	L₂	L₃	N	K	重量 kg
250	250	125	490	263	190	150	220			50	20	18	4	310	100	140	100	103	72
320	320	160	630	338	205	165	265			75	25	18	4	385	125	183	120	125	133
400	400	200	770	411	240	210	330			80	25	23	4	460	140	215	140	145	222
500	500	250	930	486	310	260	230	235		80	30	23	6	610	185	250	175	180	350
630	630	315	1180	606	370	310	170	250	200	95	35	27	8	770	235	330	210	210	730

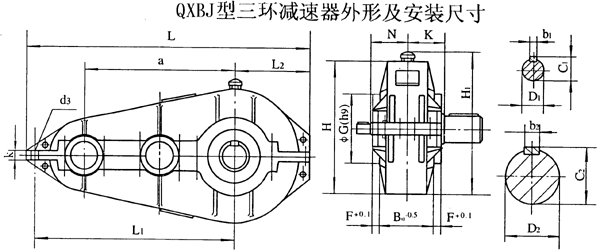

QXBJ250、QXBJ320、QXBJ400、QXBJ500、QXBJ630型三環減速機外形及安裝尺寸

QXBJ型三環減速機外形及安裝尺寸

QXBJ250、QXBJ320、QXBJ400、QXBJ500、QXBJ630型三環減速機外形及安裝尺寸

QXBJ型三環減速器外形及安裝尺寸 /mm

規格	中心尺寸		輪郭尺寸		安裝尺寸						其它尺寸			重量 kg
規格	a	H	H₁	L	d₃	L₁	k	G	B₀	F	L₂	N	K	重量 kg
250	250				18		20		154	18	140	100	103	69
320	320	310	335	670	24	460	25	160	165	20	183	120	125	127
400	400	376	400	815	30	565	32	190	200	20	215	140	145	211
500	500	466	490	990	36	700	40	220	260	25	250	175	180	334
630	630	606	630	1250	42	870	50	260	280	30	330	210	210	708

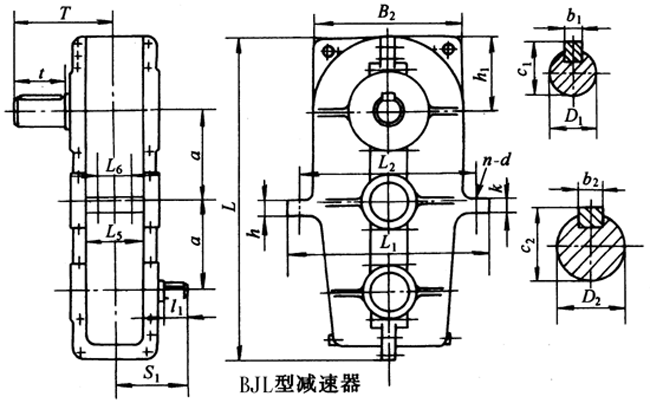

BJL125、BJL145、BJL175、BJL215、BJL255、BJL300、BJL350、BJL400型三環減速機外形及安裝尺寸

BJL型三環減速器外形及安裝尺寸

BJL125、BJL145、BJL175、BJL215、BJL255、BJL300、BJL350、BJL400型三環減速機外形及安裝尺寸

規 格	中心尺寸			輪廓尺寸		地腳螺栓							高速軸伸					低速軸伸					質量 m/kg
規 格	a	h₁	h	L	B₂	d	n	k	L₁	L₂	L₅	L₆	D₁	l₁	c₁	b₁	S₁	D₂	t	T	c₂	b₂	質量 m/kg
125	125	110	20	460	220	14	4	20	280	250	77	50	18j6	28	20.5	6	100	38k6	58	130	41	10	52
145	145	118	20	518	236	18	4	22	320	280	92	55	22j6	36	25	8	115	48k6	82	160	51.5	14	62
175	175	148	20	618	296	18	4	22	370	335	108	72	30j6	58	33	8	150	60m6	105	203	64	18	105
215	215	185	25	760	370	22	4	25	460	415	125	80	35k6	58	38	10	165	75m6	105	215	79.5	20	190

BJL125、BJL145、BJL175、BJL215、BJL255、BJL300、BJL350、BJL400型三環減速機外形及安裝尺寸

BJL型三環減速機外形及安裝尺寸

BJL125、BJL145、BJL175、BJL215、BJL255、BJL300、BJL350、BJL400型三環減速機外形及安裝尺寸

BJL減速器主要尺寸 /mm

規格	中心尺寸		輪廓尺寸					地腳螺栓									高速軸伸					代速軸伸					重量 kg
規格	a	H₀	H	L	L₀	L₅	L₈	d	n	k	L₁	L₂	L₃	L₄	L₆	L₇	D₁	I₁	s₁	c₁	b₁	D₂	t	T	c₂	b₂	重量 kg
125	125	115	258	455	300	140	125	M12	4	16	240			80	110	40	18j6	28	100	20.5	6	38k6	58	130	41	10	53
145	145	130	291	530	350	175	148	M16	4	18	280			85	130	50	22j6	36	115	24.5	6	48k6	82	160	51.5	14	89
175	175	165	367	652	420	200	185	M16	4	20	340			90	150	60	30j6	58	150	33	8	60m6	105	203	64	18	132
215	215	200	433	780	510	240	220	M20	4	25	410			100	185	65	35k6	58	165	38	10	75m6	105	215	79.5	20	204
255	255	230	493	915	600	260	255	M20	6	25	230	270		120	210	70	45k6	82	195	48.5	14	90m6	130	245	95	25	310
300	300	280	585	1075	710	300	295	M24	6	30	280	310		150	235	80	50k6	82	215	53.5	14	110m6	165	315	116	28	528
350	350	325	678	1250	830	340	350	M24	6	35	330	370		180	270	90	55k6	82	240	59	16	130m6	200	365	137	32	708
400	400	355	740	1440	950	370	400	M24	8	40	200	340	290	220	310	100	65m6	105	290	69	18	150m6	200	395	158	36	1020

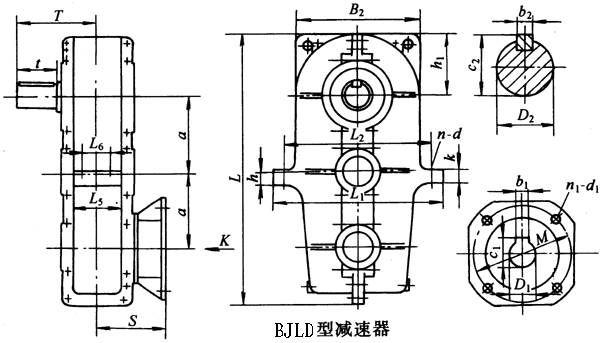

BJLD125、BJLD145、BJLD175、BJLD215型三環減速機外形及其安裝尺寸

BJLD型三環減速機外形及其安裝尺寸

BJLD125、BJLD145、BJLD175、BJLD215型三環減速機外形及其安裝尺寸

BJLD型減速器主要尺寸 /mm

規格	中心尺寸			輪廓尺寸		地腳螺栓							輸入尺寸							低速軸伸					參考電動機（機座號）	質量m/kg
規格	a	h₁	h	L	B₂	d	n	k	L₁	L₂	L₅	L₆	D₁(H7)	b₁	c₁	M	S	n₁	d₁	D₂	t	T	c₂	b₂	參考電動機（機座號）	質量m/kg
125	125	110	20	460	220	14	4	20	280	250	77	50	19	6	21.8	165	103.5	4	12	38k6	58	130	41	10	80	58
													24	8	27.3	165	113.5	4	12						90
													24	8	27.3	165	121	4	12						90
145	145	118	20	518	236	18	4	22	320	280	92	55	28	8	31.3	215	131	4	15	48k6	82	160	51.5	14	100	69
													28	8	31.3	215	131	4	15						112
													28	8	31.3	215	146	4	15						100
175	175	148	20	618	296	18	4	22	370	335	108	72	28	8	31.3	215	146	4	15	60m6	105	203	64	18	112	115
													28	10	41.3	265	166	4	15						132
													28	8	31.3	215	146	4	15						112
215	215	185	25	760	370	22	4	25	460	415	125	80	38	10	41.3	265	181	4	15	75m6	105	215	79.5	20	132	210
													42	12	45.3	300	211	4	19						160

注：訂貨時應注明電動機型號，本系列減速器按Y系列、YEJ系列電動機設計聯接尺寸。

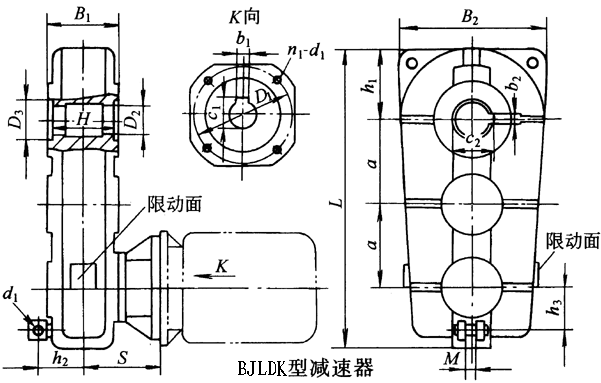

BJLDK125、BJLDK145、BJLDK175、BJLDK215型三環減速機外形及安裝尺寸

BJLDK型三環減速機外形及安裝尺寸

BJLDK125、BJLDK145、BJLDK175、BJLDK215型三環減速機外形及安裝尺寸

BJLDK型減速器主要尺寸 /mm

規格	中心尺寸		輪廓尺寸			安裝尺寸				電動機聯接尺寸						輸出尺寸					參考電機 （機 座號）	質量 m/kg
規格	a	h₁	L	B₁	B₂	h₂	h₃	d₁	M	S	b₁	c₁	D₁	n₁	d₁	H	D₂(H7)	D₃	c₂	b₂	參考電機 （機 座號）	質量 m/kg
125	125	110	460	126	220	76	65	16	20	105	6	21.8	165	4	12	94	45	53	48.8	14Js9	80	55
										115	8	21.8	165	4	12						90
										118	8	27.3	165	4	12						90
145	145	118	518	134	236	82	75	16	20	128	8	31.3	215	4	15	106	55	63	59.3	16Js9	100	65
										128	8	31.3	215	4	15						112
										138	8	31.3	215	4	15						100
175	175	148	618	154	296	92	75	16	20	138	8	31.3	215	4	15	140	70	78	74.9	20Js9	112	110
										158	10	41.3	265	4	15						132
										168	8	31.3	265	4	15						112
215	215	185	760	174	370	105	95	18	20	168	10	41.3	265	4	15	154	85	92	79.5	22Js9	132	200
										198	12	45.3	300	4	19						160

注：1.訂貨時應注明電動機型號，本系列減速器按Y系列、YEJ系列電動機設計聯接尺寸。

2.為限制減速器擺動，應在限動面兩側加袋止動夾板或在d處安裝止動銷。

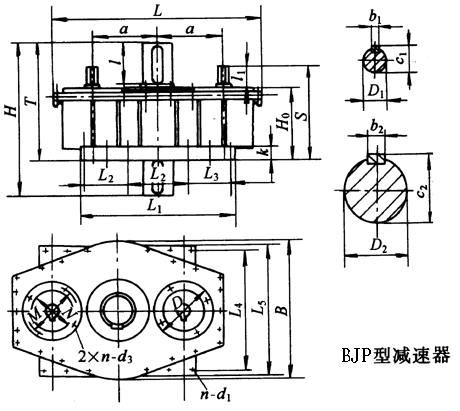

BJP125、BJP145、BJP175、BJP215、BJP255、BJP300、BJP350、BJP400、BJP450型三環減速機外形及安裝尺寸

BJP型三環減速機外形及安裝尺寸

BJP125……型三環減速機外形及安裝尺寸

BJP型減速器主要尺寸 /mm

規格	中心尺寸		輪廓尺寸			地腳螺栓
規格	a	H₀	L	B	H	n-d₁	k	L₁	L₂	L₃	L₄	L₅
125	125	230	410	250	357	8-M12	35	330	170	60	210	250
145	145	240	475	290	413	8-M16	40	390	200	70	235	280
175	175	270	585	365	488	8-M16	45	470	240	90	305	350
215	215	290	690	430	508	8-M20	50	560	280	110	350	400
255	255	340	810	500	607	8-M20	55	660	330	130	410	460
300	300	370	960	580	712	8-M24	60	770	380	150	470	530
350	350	390	1110	680	805	8-M24	70	870	420	180	570	630
400	400	445	1280	790	860	8-M24	80	990	500	200	670	740
450	450	485	1440	900	980	8-M24	90	1150	440	150	740	840

規格	法蘭聯接尺寸				高速軸伸					低速軸伸					質量m/kg
規格	D	M	N(H8)	n-d₃	D₁	l₁	S	c₁	b₁	D₂	l	T	c₂	b₂	質量m/kg
125	145	128	110	4-M8	18j6	28	273	20.5	6	38k6	58	305	41	10	75
145	170	150	130	4-M10	22j6	36	291	25	8	48k6	82	337	51.5	14	120
175	215	195	175	6-M10	30j6	58	343	33	8	60m6	105	390	64	18	170
215	245	220	195	6-M12	35j6	58	363	38	10	75m6	105	410	75.5	20	250
255	290	260	230	6-M16	45k6	82	437	48.5	14	90m6	130	485	95	25	370
300	340	305	270	8-M16	50k6	82	467	53.5	14	110m6	165	555	116	28	550
350	380	340	300	8-M20	55m6	82	492	59	16	130m6	200	615	139	32	830
400	430	390	340	8-M20	65m6	105	570	69	18	150m6	200	670	158	36	1330
450	450	400	350	8-M20	70m6	105	610	74.5	20	170m6	240	750	179	40	2150

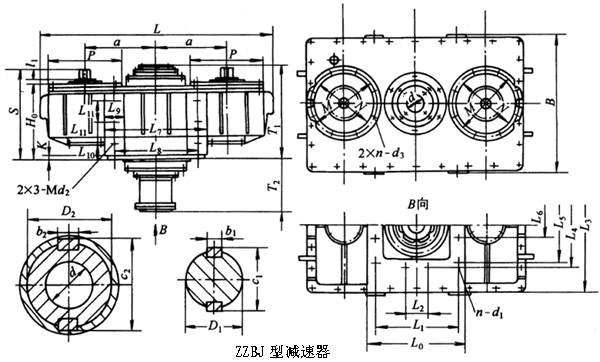

ZZBJ255、ZZBJ350、ZZBJ400、ZZBJ450型三環減速機外形及安裝尺寸

ZZBJ型三環減速機外形及安裝尺寸

ZZBJ255、ZZBJ350、ZZBJ400、ZZBJ450型三環減速機外形及安裝尺寸

ZZBJ型減速器主要尺寸 /mm

規 格	中心尺寸		輪廓尺寸				地腳螺栓															法蘭聯接尺寸				高速軸伸					低速軸伸				重量 kg
規 格	a	H0	L	T1	T2	B	n-d1	K	L0	L1	L2	L3	L4	L5	L6	d2	L7	L8	L9	L10	L11	P	M	N	n-d3	D1	l1	S	C1	b1	D1	C1	b2	d	重量 kg
255	255	350	970	435	180	560	12-18	18	425	350	120	545	360	320	120	M16	440	350	90	55	100	280	240	200H8	6-M16	50m6	50	425	57	14	99	111	28	50	460
350	350	405	1220	490	235	730	12-22	20	535	450	140	715	450	400	140	M20	550	450	100	60	115	380	340	300H8	8-M16	60m6	55	480	68	18	149	165	36	70	860
400	400	442	1360	530	311	830	12-26	24	600	500	140	810	500	450	150	M24	620	500	120	70	130	440	400	350H8	8-M20	70m6	55	527	79	20	179	199	45	100	1400
450	450	540	1610	665	340	940	12-32	28	1100	560	200	905	600	700	400	M30	1140	1000	150	80	160	450	400	350H8	8-M20	75m6	70	640	84	20	239	263	56	150	2300
