產品展示

TZ型三級立式齒輪減速機特點

本系列減速器適用于各行業，用于立式傳動設備。該型號為三級立式圓錐、圓柱齒輪減速器，圓錐齒輪采用弧齒，圓柱齒輪斜齒，具有傳動平穩，噪音小等特點。

旋轉方向從電機向輸入軸看為逆時針（面對輸出軸看為順時針）。

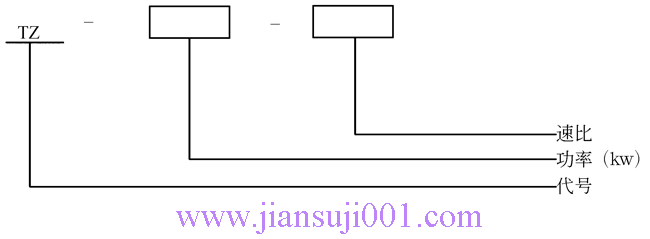

TZ型三級立式齒輪減速機型號及含義

型號及含義

TZ型三級立式齒輪減速器

標記示例：一機械選用功率為13KW，速比為59.4的TZ型減速器標記為：TZ13-59.4。

TZ型三級立式齒輪減速機基本參數

TZ系列減速器的基本參數

參數	型號
	TZ13		TZ22			TZ40			TZ55		TZ75
功率（KW）	13/6P		22/8P			40/6P			55/6P		75/6P
速比	59.4	62.9	38.5	45.9	59.4	42	48.5	54.26	48.5	54.26	48.5	58.9
重量(K g)	590		780			1280			1300		1650

TZ型三級立式齒輪減速機外形安裝尺寸

TZ型三級立式齒輪減速器外形安裝尺寸

1、外型尺寸

TZ型三級立式齒輪減速器

TZ系列減速器外型安裝尺寸

型號	參數
型號	L	H	H₀	L₁	D₁	D₂	b₁	B₂	e₁	e₂
TZ13	1129	671	290	854	42	85	14	25	90	170
TZ40 TZ55	1271	75	330	981	45	95	14	25	90	190
TZ55	1645	805	345	1255	60	120	18	32	130	200
TZ75	1645	892	345	1255	60	160	18	40	130	250

地腳尺寸

TZ型三級立式齒輪減速器

型號	參數
型號	a	a₁	a₂	A	B	C	D	E	F	M	N	R	R	6-φ
TZ13	95	187	245	176.76	233.62	163	360.62	190	55	542	150	255	110	6-φ18
TZ22	85	220	276	206.92	255.693	206	381.34	186	60	650	195	270	120	6-φ18

TZ型三級立式齒輪減速器

型號	參數
型號	a	a₁	a₂	A	B	C	D	R=D₁	E	F	r	L	P	M	N	8-φ
TZ40 TZ55	70	285	390	268	256	304.9	348.267	360	390	125	150	149.88	170	940	552.4	8-φ27
TZ75	70	285	390	268	256	304.9	348.267	360	390	125	150	149.88	170	940	552.4	8-φ27

TZ型三級立式齒輪減速機安裝使用與維護

1.減速器應安裝平穩牢固,安裝后應能靈活轉動。

2.安裝好后,必須注入所需潤滑油,一般為L-CKC100~L-CKC220中極壓工業齒輪油(原N100、Ｎ150、N220)，油面應至油位螺塞處。

3.新減速首次使用20天后,必須更換新的潤滑油,在以后的使用中應定期檢查油的質量,發現老化變質,必須隨時更換,同時經常檢查油面高度,如低于規定高度時,需及時補足。在一般情況下對長期連續使用的減速器應六個月?lián)Q油一次。

4.工作過程中發現油溫顯著升高且超過85℃或產生不正常噪音和振動應停止使用，檢查原因，排除故障再使用。

5.使用單位應有合理的使用維護規章制度，對減速器的運轉情況及檢修中發現的問題應作詳細記錄，以便檢查。
