產品展示
ZK型行星齒輪減速器（JB/T 9043.2—1999）是礦井提升機用行星齒輪減速器，包括ZKD、ZKP、ZKL三種型式。適用于礦井提升機，也適用于礦山、冶金、水泥、建材、能源及輕工、化工設備。
工作條件：高速軸轉速不大于1000r/min；工作環境溫度為-40~45℃，低于8℃時，需增設加熱裝置；高于35℃時需增設冷卻裝置；可正、反兩向運轉。
型號與標記
1．型號
（1）ZKD型——單級傳動ZK型行星齒輪減速器；
（2）ZKP型——單級派生傳動ZK型行星齒輪減速器；
（3）ZKL型——二級傳動ZK型行星齒輪減速器。

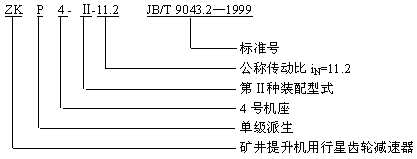

2．標記
ZKD、ZKP型減速機
ZKL型減速機實體模型
ZKD型減速機實體模型 ZKP型減速機實體模型 ZKL型減速機實體模型
如初次打開請耐心等待安裝瀏覽插件
若安裝不成功請點擊下載eDrawings 2007瀏覽插件
ZKD型減速器主要尺寸
ZKD型減速器主要尺寸 /mm
|
型號 |
外形尺寸及中心高 |
軸伸尺寸 | ||||||||
|
L |
B |
H |
H0 |
R |
d |
b×t |
l1 |
D1/D2（u8） |
l3/l2 | |
|
ZKD1 |
1469 |
1206 |
1043 |
500 |
480 |
140 |
37.7×11 |
250 |
198/200 |
125/230 |
|
ZKD2 |
1670 |
1340 |
1167 |
560 |
535 |
160 |
42.1×12 |
300 |
238/240 |
150/280 |
|
ZKD3 |
1865 |
1586 |
1445 |
710 |
640 |
180 |
44.9×12 |
300 |
298/300 |
180/335 |
|
ZKD4 |
2015 |
1815 |
1610 |
800 |
735 |
220 |
57.1×18 |
350 |
338/340 |
200/375 |
|
ZKD5 |
2400 |
2060 |
1875 |
900 |
850 |
250 |
64.6×18 |
410 |
398/400 |
240/440 |
|
ZKD6 |
2700 |
2450 |
2170 |
1120 |
925 |
280 |
72.1×20 |
470 |
438/440 |
270/500 |
|
ZKD7 |
3105 |
2774 |
2445 |
1250 |
1040 |
320 |
81×22 |
470 |
478/480 |
300/560 |
|
型號 |
地 腳 尺 寸 |
質量m/kg | ||||||
|
L1 |
L2 |
L0 |
B1 |
B2 |
d1 |
h | ||
|
ZKD1 |
580 |
460 |
202 |
1020 |
1140 |
56 |
70 |
2212~2244 |
|
ZKD2 |
720 |
590 |
247 |
1140 |
1270 |
56 |
80 |
2960~3010 |
|
ZKD3 |
850 |
700 |
268 |
1360 |
1515 |
66 |
90 |
4764~4871 |
|
ZKD4 |
900 |
740 |
273 |
1550 |
1740 |
66 |
100 |
6171~6532 |
|
ZKD5 |
1160 |
890 |
295 |
1760 |
2000 |
78 |
120 |
10300~10500 |
|
ZKD6 |
1350 |
1100 |
350 |
2100 |
2350 |
91 |
180 |
16842~17165 |
|
ZKD7 |
1465 |
1160 |
430 |
2300 |
2690 |
107 |
180 |
27168~27228 |
ZKP型行星齒輪減速機外形及安裝尺寸
ZKP型減速器主要尺寸 /mm
|
型號 |
外形尺寸及中心高 |
軸伸尺寸 | ||||||||
|
L |
B |
H |
H0 |
R |
d(m6) |
b×t |
l1 |
D1/D2（u8） |
l3/l2 | |
|
ZKP1 |
1435 |
1206 |
1043 |
500 |
480 |
110 |
30.1×9 |
165 |
198/200 |
125/230 |
|
ZKP2 |
1660 |
1340 |
1167 |
560 |
535 |
130 |
33×10.3 |
200 |
238/240 |
150/280 |
|
ZKP3 |
1900 |
1586 |
1445 |
710 |
640 |
160 |
42.1×12 |
240 |
298/300 |
180/335 |
|
ZKP4 |
2100 |
1815 |
1610 |
800 |
735 |
170 |
43.5×12 |
300 |
338/340 |
200/375 |
|
ZKP5 |
2400 |
2060 |
1875 |
900 |
850 |
180 |
44.9×12.4 |
300 |
398/400 |
240/440 |
|
ZKP6 |
2890 |
2450 |
2170 |
1120 |
925 |
220 |
57.1×16 |
350 |
438/440 |
270/500 |
|
ZKP7 |
3171 |
2774 |
2445 |
1250 |
1040 |
280 |
72.1×20 |
470 |
478/480 |
300/560 |
|
型號 |
地 腳 尺 寸 |
質量m/kg | ||||||
|
L1 |
L2 |
L0 |
B1 |
B2 |
d1 |
h | ||
|
ZKP1 |
580 |
460 |
302 |
1020 |
1140 |
56 |
70 |
2475~2526 |
|
ZKP2 |
720 |
590 |
365 |
1140 |
1270 |
56 |
80 |
3390~3430 |
|
ZKP3 |
850 |
700 |
364 |
1360 |
1515 |
66 |
90 |
5382~5505 |
|
ZKP4 |
900 |
740 |
442 |
1550 |
1740 |
66 |
100 |
7112~7667 |
|
ZKP5 |
1160 |
890 |
445 |
1760 |
2000 |
78 |
120 |
11620~11700 |
|
ZKP6 |
1350 |
1100 |
620 |
2100 |
2350 |
91 |
180 |
19390~19634 |
|
ZKP7 |
1465 |
1160 |
655 |
2300 |
2690 |
107 |
180 |
28505~28625 |
ZKL型行星齒輪減速機外形及安裝尺寸
ZKL 型減速器主要尺寸 /mm
|
型號 |
外形尺寸及中心高 |
軸伸尺寸 | ||||||||
|
L |
B |
H |
H0 |
R |
d（m5） |
b×t |
l1 |
D1/D2（u8） |
l3/l2 | |
|
ZKL1 |
1443 |
1176 |
1038 |
500 |
460 |
90 |
25.6×8 |
130 |
198/200 |
125/230 |
|
ZKL2 |
1660 |
1340 |
1167 |
560 |
535 |
110 |
30×19 |
165 |
238/240 |
150/280 |
|
ZKL3 |
1860 |
1586 |
1445 |
710 |
640 |
120 |
33.2×10 |
210 |
298/300 |
180/335 |
|
ZKL3A |
1940 |
1640 |
1408 |
710 |
650 |
140 |
37.7×11 |
190 |
318/320 |
199.5/370 |
|
ZKL4 |
2055 |
1812 |
1642 |
800 |
735 |
140 |
37.7×11 |
250 |
338/340 |
200/375 |
|
ZKL5 |
2370 |
2068 |
1875 |
900 |
850 |
160 |
42.1×12 |
300 |
398/400 |
240/440 |
|
ZKL6 |
2690 |
2450 |
2170 |
1120 |
925 |
180 |
44.9×12 |
300 |
438/440 |
270/500 |
|
ZKL7 |
2980 |
2715 |
2445 |
1250 |
1050 |
200 |
51×14 |
350 |
478/480 |
300/560 |
|
型號 |
地 腳 尺 寸 |
質量m/kg | ||||||
|
L1 |
L2 |
L0 |
B1 |
B2 |
d1 |
h | ||
|
ZKL1 |
720 |
600 |
190 |
960 |
1105 |
56 |
70 |
2482~2521 |
|
ZKL2 |
820 |
690 |
220 |
1140 |
1270 |
56 |
80 |
3464~3515 |
|
ZKL3 |
920 |
760 |
246 |
1360 |
1515 |
66 |
90 |
5385~5519 |
|
ZKL3A |
1030 |
870 |
210 |
1380 |
1570 |
65 |
100 |
5693~5762 |
|
ZKL4 |
1040 |
880 |
268 |
1550 |
1740 |
66 |
100 |
6742~7115 |
|
ZKL5 |
1300 |
1030 |
275.5 |
1760 |
2000 |
78 |
120 |
11290~11488 |
|
ZKL6 |
1440 |
1180 |
290 |
2100 |
2350 |
91 |
150 |
18952~19226 |
|
ZKL7 |
1720 |
1420 |
300 |
2300 |
2640 |
107 |
180 |
27198~27330 |
ZKD1~ZKD7型減速器許用輸出轉矩TP
公稱傳動比iN
n1/r·min-1
許用輸出轉矩TP/N·m
ZKD1
ZKD2
ZKD3
ZKD4
ZDK5
ZKD6
ZKD7
4
500
62670
107140
197920
296540
437640
682800
1000810
600
61930
105600
194690
291480
429390
567760
975700
750
60820
103310
189920
284010
417280
645920
939600
1000
58990
99600
182250
272030
398030
611750
883900
4.5
500
73570
125820
233140
350430
520660
812910
1192390
600
72740
124080
229500
344770
511360
795950
1164040
750
71480
121480
224120
336400
497690
771260
1123170
1000
69400
117270
215450
322950
475910
732500
1059830
5
500
67660
115940
210520
309960
456920
715310
1284120
600
67020
114680
207700
305770
450120
702790
1258380
750
66040
112550
203490
299490
440000
684360
1220810
1000
64410
109200
196630
289270
423640
654940
1161580
5.6
500
75590
129590
236860
346640
510150
799520
1390330
600
74910
128160
232900
342120
503260
786790
1374740
750
73880
126020
228490
335370
492960
767960
1350830
1000
72160
122490
221290
324340
746200
737700
1310830
6.3
500
73790
127260
234220
347620
517400
816740
1308490
600
73520
126670
232970
345720
514270
810620
1296830
750
73090
125710
230960
342660
509240
800970
1278620
1000
72310
124010
227400
337220
500380
784230
1247490
ZKP1~ZKP7型減速器許用輸出轉矩TP
|
公稱傳動比iN |
n1/r·min-1 |
許用輸出轉矩TP/N·m | ||||||
|
ZKP1 |
ZKP2 |
ZKP3 |
ZKP4 |
ZKP5 |
ZKP6 |
ZKP7 | ||
|
7.1 |
500 |
58970 |
100670 |
163260 |
245260 |
375330 |
526550 |
758440 |
|
600 |
58180 |
96030 |
160660 |
240980 |
367990 |
515360 |
740040 | |
|
750 |
57000 |
96600 |
156790 |
234650 |
357200 |
499040 |
713450 | |
|
1000 |
55060 |
92700 |
150560 |
224510 |
340110 |
473360 |
672240 | |
|
8 |
500 |
57950 |
99170 |
165810 |
247530 |
377900 |
528590 |
764180 |
|
600 |
57310 |
97830 |
163530 |
243840 |
371660 |
519050 |
748320 | |
|
750 |
56350 |
95830 |
160120 |
238320 |
362220 |
504930 |
725110 | |
|
1000 |
54750 |
92570 |
154530 |
229350 |
347130 |
482350 |
688470 | |
|
9 |
500 |
65190 |
111560 |
186530 |
278470 |
425140 |
594670 |
859700 |
|
600 |
64470 |
110060 |
183970 |
274320 |
418050 |
583930 |
841860 | |
|
750 |
63390 |
107810 |
180130 |
268110 |
407500 |
568050 |
815750 | |
|
1000 |
61590 |
104140 |
173850 |
258020 |
390520 |
542640 |
774530 | |
|
10 |
500 |
72430 |
123960 |
207260 |
309410 |
472380 |
660740 |
955220 |
|
600 |
71640 |
122290 |
204410 |
304800 |
464490 |
648810 |
935400 | |
|
750 |
70430 |
119790 |
200150 |
297900 |
452780 |
631170 |
906390 | |
|
1000 |
68440 |
115710 |
193170 |
286690 |
433910 |
602940 |
860590 | |
|
11.2 |
500 |
81120 |
138830 |
232130 |
346540 |
529070 |
740030 |
1069850 |
|
600 |
80230 |
136970 |
228940 |
341380 |
520230 |
726670 |
1047650 | |
|
750 |
78890 |
134170 |
224160 |
333650 |
507110 |
706910 |
1015150 | |
|
1000 |
76650 |
129600 |
216350 |
321100 |
485980 |
675290 |
963860 | |
|
12.5 |
500 |
75220 |
130070 |
239760 |
355880 |
530380 |
825930 |
1194030 |
|
600 |
75150 |
129880 |
239350 |
355270 |
529350 |
811010 |
1169250 | |
|
750 |
75010 |
129540 |
238610 |
354170 |
527500 |
788960 |
1132980 | |
|
1000 |
74720 |
128860 |
237170 |
351990 |
523890 |
753670 |
1075740 | |
|
14 |
500 |
75250 |
130160 |
239950 |
356150 |
530840 |
807610 |
1171750 |
|
600 |
75200 |
130010 |
239620 |
355680 |
530030 |
795490 |
1151410 | |
|
750 |
75090 |
129730 |
239020 |
354780 |
528530 |
777320 |
1121200 | |
|
1000 |
74850 |
129170 |
237810 |
352960 |
525500 |
747710 |
1072620 | |
ZKL1~ZKL7型減速器許用輸出轉矩TP
|
公稱傳動比iN |
n1/r·min-1 |
許用輸出轉矩TP/N·m | |||||||
|
ZKL1 |
ZKL2 |
ZKL3 |
ZKL3A |
ZKL4 |
ZKL5 |
ZKL6 |
ZKL7 | ||
|
16 |
500 |
64350 |
112180 |
211260 |
298560 |
319850 |
479630 |
765280 |
1146130 |
|
600 |
64690 |
112820 |
212570 |
298930 |
321960 |
483000 |
770970 |
1155100 | |
|
750 |
65150 |
113680 |
214330 |
299180 |
324770 |
487480 |
778550 |
1166980 | |
|
1000 |
65810 |
114920 |
216860 |
299020 |
328800 |
493890 |
789310 |
1183800 | |
|
18 |
500 |
64150 |
111790 |
210460 |
298260 |
318590 |
477590 |
761820 |
1140680 |
|
600 |
64470 |
112400 |
211710 |
298700 |
320580 |
480790 |
767240 |
1149230 | |
|
750 |
64900 |
113220 |
213380 |
299080 |
323250 |
485060 |
774470 |
1160580 | |
|
1000 |
65530 |
114390 |
215790 |
299160 |
327100 |
491180 |
784770 |
1176710 | |
|
20 |
500 |
63950 |
111460 |
209780 |
297960 |
317490 |
475850 |
758870 |
1136030 |
|
600 |
64280 |
112040 |
210980 |
298460 |
319400 |
478910 |
764060 |
1144210 | |
|
750 |
64690 |
112820 |
212570 |
298930 |
321960 |
483000 |
770970 |
1155100 | |
|
1000 |
65290 |
113940 |
214880 |
299200 |
325640 |
488860 |
790860 |
1170600 | |
|
22．4 |
500 |
63800 |
111130 |
209090 |
297650 |
316380 |
474070 |
755850 |
1131260 |
|
600 |
64090 |
111680 |
210220 |
298190 |
318200 |
476980 |
760790 |
1139050 | |
|
750 |
64490 |
112420 |
211740 |
298740 |
320630 |
480870 |
767380 |
1149440 | |
|
1000 |
65050 |
113480 |
213930 |
299160 |
324140 |
486470 |
776830 |
1164290 | |
|
25 |
500 |
81050 |
134380 |
256810 |
344540 |
369640 |
562900 |
895190 |
1337330 |
|
600 |
77630 |
134670 |
257410 |
345120 |
370540 |
564350 |
897660 |
1341240 | |
|
750 |
77830 |
135040 |
258200 |
345700 |
371740 |
566300 |
900970 |
1346460 | |
|
1000 |
78120 |
135590 |
259360 |
346140 |
373480 |
569100 |
905720 |
1353930 | |
|
28 |
500 |
80860 |
134220 |
256470 |
344150 |
369120 |
562050 |
893750 |
1335050 |
|
600 |
77530 |
134490 |
257030 |
344770 |
369970 |
563430 |
896100 |
1338770 | |
|
750 |
77720 |
134850 |
257790 |
345420 |
371110 |
565280 |
899250 |
1343740 | |
|
1000 |
78009 |
135370 |
258890 |
342200 |
372770 |
567960 |
903780 |
1350890 | |
|
31．5 |
500 |
80670 |
134060 |
256130 |
343720 |
368610 |
561220 |
892340 |
1332810 |
|
600 |
77440 |
134310 |
256660 |
344370 |
396410 |
562530 |
894560 |
1336340 | |
|
750 |
77620 |
134650 |
257380 |
345090 |
370490 |
564280 |
897550 |
1341060 | |
|
1000 |
77880 |
135150 |
258420 |
342200 |
372060 |
566820 |
901860 |
1347860 | |
|
公稱傳動比iN |
n1/r·min-1 |
許用輸出轉矩TP/N·m | ||||||
|
ZKL1 |
ZKL2 |
ZKL3 |
ZKL4 |
ZKL5 |
ZKL6 |
ZKL7 | ||
|
35.5 |
500 |
62070 |
107670 |
198880 |
295250 |
440720 |
701120 |
1047710 |
|
600 |
62170 |
107870 |
199280 |
295880 |
441710 |
702810 |
1050460 | |
|
750 |
62320 |
108140 |
199810 |
296720 |
443050 |
705090 |
1054060 | |
|
1000 |
62520 |
108520 |
200590 |
297950 |
444980 |
708370 |
1059260 | |
|
40 |
500 |
62010 |
107560 |
198640 |
294870 |
440110 |
700080 |
1046130 |
|
600 |
62110 |
107740 |
199010 |
295460 |
441050 |
701690 |
1048670 | |
|
750 |
62240 |
107990 |
199520 |
296260 |
442310 |
703840 |
1052090 | |
|
1000 |
62430 |
108360 |
200260 |
297420 |
444150 |
706960 |
1057020 | |
ZKD1～ZKD7型減速器許用輸入功率Pp
|
公稱傳動比iN |
n1/r·min-1 |
許用輸入功率PP/kW | ||||||
|
ZKD1 |
ZKD2 |
ZKD3 |
ZKD4 |
ZDK5 |
ZKD6 |
ZKD7 | ||
|
4 |
500 |
837 |
1431 |
2644 |
3961 |
5846 |
9121 |
13368 |
|
600 |
993 |
1693 |
3121 |
4672 |
6883 |
10704 |
15640 | |
|
750 |
1219 |
2070 |
3805 |
5691 |
8361 |
12942 |
18826 | |
|
1000 |
1576 |
2661 |
4869 |
7267 |
10633 |
16343 |
23613 | |
|
4.5 |
500 |
874 |
1497 |
2768 |
4161 |
6182 |
9652 |
14158 |
|
600 |
1036 |
1768 |
3270 |
4912 |
7286 |
11341 |
16585 | |
|
750 |
1273 |
2164 |
3992 |
5991 |
8864 |
13736 |
20004 | |
|
1000 |
1648 |
2785 |
5116 |
7669 |
11301 |
17394 |
25167 | |
|
5 |
500 |
723 |
1239 |
2250 |
3312 |
4883 |
7644 |
13722 |
|
600 |
859 |
1469 |
2663 |
3921 |
5772 |
9012 |
16136 | |
|
750 |
1059 |
1804 |
3262 |
4801 |
7053 |
10970 |
19568 | |
|
1000 |
1377 |
2334 |
4202 |
6182 |
9054 |
13997 |
24825 | |
|
5.6 |
500 |
721 |
1236 |
2250 |
3307 |
4867 |
7628 |
13265 |
|
600 |
858 |
1467 |
2663 |
3917 |
5762 |
9008 |
15740 | |
|
750 |
1057 |
1804 |
3270 |
4800 |
7055 |
10991 |
19333 | |
|
1000 |
1377 |
2337 |
4223 |
6189 |
9087 |
14077 |
25013 | |
|
6.3 |
500 |
626 |
1079 |
1986 |
2948 |
4388 |
6927 |
11097 |
|
600 |
748 |
1289 |
2371 |
3518 |
5234 |
8250 |
13198 | |
|
750 |
930 |
1599 |
2938 |
4359 |
6478 |
10190 |
16266 | |
|
1000 |
1227 |
2103 |
3857 |
5720 |
8578 |
13302 |
21160 | |
| 頁次：1/2 每頁10條 共13條信息 分頁：[1][2] |
