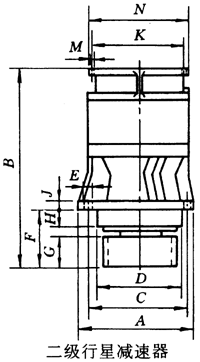

基本參數和外形尺寸
|
型號 |
額定輸出轉矩(kN·m) |
輸入工作轉速 (r/min) |
常用公稱速比 |
結構型式 |
外形尺寸 |
輸入端矩形花鍵公稱尺寸 |
輸出小齒輪 |
質量 |
|
A |
B |
C |
D |
E |
F |
G |
H |
J |
K |
M |
N |
模數(mm) |
齒數 |
變位系數 |
|
PGB25 |
25 |
40~100 |
4.5
5
5.6 |
單級減速 |
φ600 |
683 |
φ540 |
φ400 h7 |
8×φ30 |
210.5 |
110 |
70 |
40 |
φ400 |
9-M20 |
φ450 |
8×(72×62×12)
GB1144 |
18 |
14 |
+0.4 |
700 |
|
PGB40 |
40 |
6.3
7.1
8 |
φ800 |
726.5 |
φ740 |
261.5 |
141 |
10×(82×72×12)
GB1144 |
16 |
850 |
|
PGB63 |
63 |
11.2
12.5
14 |
兩級減速 |
φ620 |
1034 |
φ540 |
φ440 h7 |
8×φ39 |
295.5 |
155 |
90 |
50 |
φ470 |
φ520 |
22 |
15 |
1100 |
|
PGB90 |
90 |
16
18
20 |
φ700 |
φ620 |
φ480 h7 |
12×φ36 |
338.5 |
185 |
100 |
24 |
1450 |
|
PGB112 |
112 |
22.4
25
28 |
φ780 |
1236 |
φ700 |
φ580 h7 |
12×φ39 |
195 |
27 |
1800 |
|
PGB140 |
140 |
31.5
35.5
40 |
φ900 |
φ820 |
φ640 h7 |
10×(92×82×12)
GB1144 |
2200 |
