P5K…F…-212/VVN實心軸，地腳安裝額定功率PN1

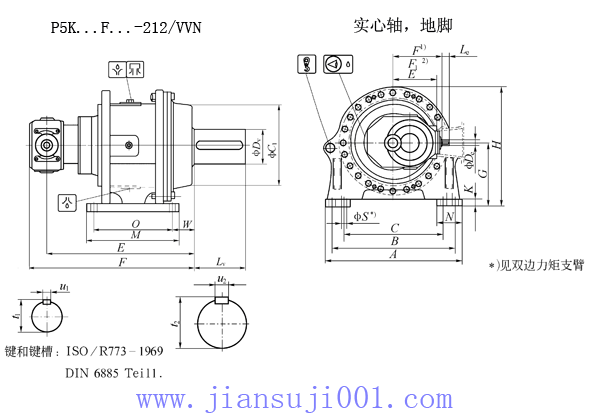

P5K…F…-212/VVN實心軸，地腳安裝外形尺寸

P5K…N…-212/VHN空心軸，法蘭安裝額定功率PN1

P5K…N…-212/VHN空心軸，法蘭安裝外形尺寸

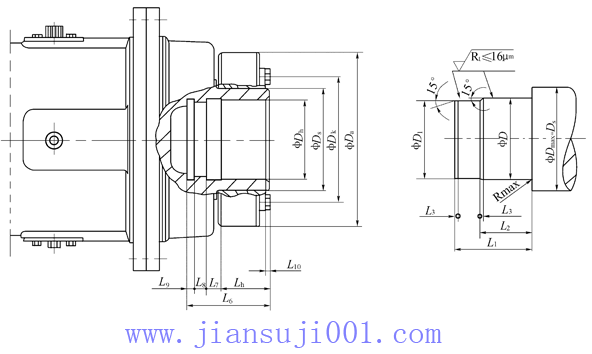

P系列行星齒輪減速機收縮盤安裝外形尺寸

P系列行星齒輪減速機法蘭安裝螺釘外形尺寸

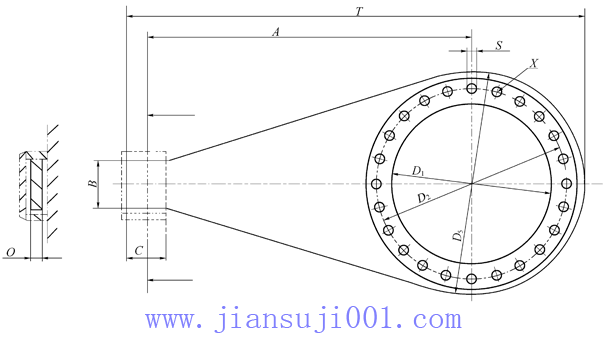

P系列行星齒輪減速機單邊力矩支臂外形尺寸

P系列行星齒輪減速機雙邊力矩支臂外形尺寸

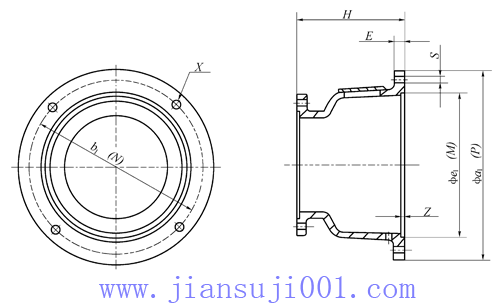

P系列行星齒輪減速機電動機連接架外形尺寸

P系列行星齒輪減速機輸出邊的徑向載荷

頁次：5/6 每頁10條共54條信息分頁：[1][2][3][4][5][6]

規格	n1 r/min	P5K...F...-212/VVN 實心軸，地腳
		公稱傳動比 iN
		900	1000	1120	1250	1400	1600	1800	2000	2240	2500	2800
011	1800	11	11	10	9	8	7	7	6	6	5	5
	1500	10	9	8	8	7	6	6	5	5	5	4
	1200	8	8	7	7	6	5	5	5	4	4	4
	1000	7	7	6	6	5	5	4	4	4	3	3
021	1800	16	15	14	12	11	10	9	9	8	7	7
	1500	14	13	12	11	10	9	8	8	7	6	6
	1200	12	11	10	9	8	8	7	6	6	5	5
	1000	10	9	9	8	7	7	6	6	5	5	4
031	1800	22	20	18	17	16	14	13	12	11	10	9
	1500	19	17	16	15	14	12	11	10	10	9	8
	1200	16	15	14	12	11	10	9	9	8	7	7
	1000	14	13	12	11	10	9	8	8	7	6	6
041	1800	31	29	26	24	22	20	19	17	16	14	13
	1500	27	25	23	21	20	18	16	15	14	13	12
	1200	23	21	20	18	16	15	14	13	12	11	10
	1000	20	19	17	16	14	13	12	11	10	9	9
051	1800	39	36	33	30	28	25	23	21	19	18	16
	1500	34	31	29	26	24	22	20	18	17	16	14
	1200	28	26	24	22	20	18	17	16	14	13	12
	1000	25	23	21	19	18	16	15	14	12	12	11
061	1800	58	53	49	45	41	38	34	32	29	27	25
	1500	50	47	43	39	36	33	30	28	25	23	21
	1200	43	39	36	33	31	28	25	23	21	20	18
	1000	37	34	32	29	27	24	22	20	19	17	16
071	1800	77	71	65	60	55	50	45	42	39	35	33
	1500	67	62	57	52	48	43	40	37	34	31	28
	1200	56	52	48	44	40	37	33	31	28	26	24
	1000	49	45	42	38	35	32	29	27	25	23	21
081	1800	112	103	95	87	80	73	66	61	56	52	48
	1500	98	90	83	76	70	63	58	54	49	45	42
	1200	83	76	70	64	59	54	49	45	42	38	35
	1000	72	66	61	56	52	47	43	39	36	33	31
091	1800	141	130	119	110	101	91	84	77	71	65	60
	1500	123	113	104	96	88	80	73	67	62	57	52
	1200	104	96	88	81	74	67	62	57	52	48	44
	1000	90	84	77	71	65	59	54	50	45	42	38
101	1800	153	142	130	120	110	99	91	84	77	71	65
	1500	134	124	113	104	96	87	79	73	67	62	57
	1200	113	104	96	88	81	73	67	62	57	52	48
	1000	99	91	84	77	71	64	58	54	50	46	42
111	1800	189	174	160	147	135	122	112	103	95	87	80
	1500	165	152	140	129	118	107	98	90	83	76	70
	1200	139	129	118	109	100	90	83	76	70	64	59
	1000	121	112	103	95	87	79	72	66	61	56	52
121	1800	247	228	209	193	177	160	146	135	124	114	105
	1500	215	199	182	168	154	139	128	118	108	100	91
	1200	182	168	154	142	130	118	108	100	91	84	77
	1000	158	146	134	124	114	103	94	87	80	73	67
131	1800	284	252	241	221	203	184	168	155	143	131	121
	1500	247	228	210	193	177	160	147	136	124	115	105
	1200	209	193	177	163	150	136	124	115	105	97	89
	1000	182	168	155	142	131	118	108	100	92	84	78
141	1800	320	296	272	250	230	208	190	176	161	148	136
	1500	279	258	237	218	200	181	166	153	141	129	119
	1200	236	218	200	184	169	153	140	129	119	109	100
	1000	206	190	175	161	148	133	122	113	104	95	88
151	1800	368	340	312	287	264	238	218	202	185	170	156
	1500	321	296	272	250	230	208	190	176	161	149	136
	1200	271	250	230	212	194	176	161	149	136	126	115
	1000	236	218	200	184	169	153	140	129	119	109	100

規格	尺寸																					重量	油量
規格	A	B	C	C1	E	F	F1	G	H	J	K	M	N	O	R	S	W	Dv	Lv	u2	t2	kg	l
011	560	510	410	340	249	260	310	282.5	525	734	30	380	100	330	842	22	85	140m6	220	36h9	148	455	16
021	630	580	480	373	249	260	310	315.5	580	776	35	430	100	380	884	22	88	150m6	220	36h9	158	605	21
031	700	640	540	408	249	260	310	342.5	640	811	35	460	110	400	919	26	99	165m6	250	40h9	174	785	27
041	780	700	570	453	311	322	370	377.5	705	949	40	520	140	440	1077	33	134	190m6	300	45h9	200	1130	40
051	820	730	580	490	311	322	370	392.5	735	979	40	550	160	460	1107	39	143	210m6	350	50h9	221	1290	45
061	950	860	710	574	311	322	370	480	885	1029	60	600	160	510	1157	39	147	240m6	400	56h9	252	1920	70
071	1050	950	770	633	394	405	460	520	965	1118	60	650	190	550	1276	45	160	260m6	400	56h9	272	2620	85
081	1150	1050	870	685	394	405	460	570	1055	1188	70	720	190	620	1346	45	168	290m6	450	63h9	302	3345	120
091	1200	1080	880	710	394	405	460	585	1085	1268	70	800	220	680	142	52	194	310m6	450	70h9	321	3830	135
101	1300	1180	980	781	504	515	570	645	1195	1377	80	830	220	710	1573	52	200	340m6	550	80h9	355	4135	190
111	1380	1240	1000	827	504	515	570	680	1255	1442	80	890	260	750	1638	60	220	360m6	600	80h9	375	5985	220
121	1430	1290	150	903	504	515	570	715	1315	1502	90	950	260	810	1698	60	226	380m6	650	80h9	395	6975	265
131	1500	1340	1070	937	504	515	570	755	1395	1547	90	1020	290	860	1743	70	221	420m6	650	90h9	437	7915	310
141	1620	1460	1190	965	504	515	570	830	1535	1607	100	1050	290	890	1803	70	235	430m6	700	90h9	447	8775	330
151	1690	1500	1200	1019	504	515	570	865	1605	1626	100	1150	340	960	1833	78	218	450m6	750	100h9	469	10195	390

規格	尺寸
	850<i<2400				i>600
	De	Le	u1	t1	De	Le	u1	t1
011	28k6	42	8h9	31	20k6	36	6h9	22.5
021	28k6	42	8h9	31	20k6	36	6h9	22.5
031	28k6	42	8h9	31	20k6	36	6h9	22.5
041	35k6	58	10h9	38	25k6	42	8h9	28
051	35k6	58	10h9	38	25k6	42	8h9	28
061	35k6	58	10h9	38	25k6	42	8h9	28
071	45k6	82	14h9	48.5	35k6	58	10h9	38
081	45k6	82	14h9	48.5	35k6	58	10h9	38
091	45k6	82	14h9	48.5	35k6	58	10h9	38
101	55m6	82	16h9	59	45k6	82	14h9	48.5
111	55m6	82	16h9	59	45k6	82	14h9	48.5
121	55m6	82	16h9	59	45k6	82	14h9	48.5
131	55m6	82	16h9	59	45k6	82	14h9	48.5
141	55m6	82	16h9	59	45k6	82	14h9	48.5
151	55m6	82	16h9	59	45k6	82	14h9	48.5

n1	熱功率PIN（kW）
	規格
	011	021	031	041	051	061	071	081	091	101	111	121	131	141	151
	無冷卻
1800	22	24	27	34	37	43	58	65	72	89	96	106	114	125	132
1500	23	25	28	36	39	45	61	68	76	94	101	111	119	131	139
1200	24	27	30	38	42	49	65	73	81	100	108	119	128	141	148
1000	27	30	34	43	47	54	72	81	90	111	120	132	142	156	275
	帶風扇冷卻
1800	43	48	54	68	75	86	116	130	144	178	193	212	227	250	264
1500	45	51	57	72	78	91	122	136	151	187	202	222	239	263	277
1200	49	54	61	77	84	97	130	146	162	200	217	238	256	281	297
1000	54	60	68	85	93	108	145	162	180	223	241	264	284	313	330

規格	n1 r/min	P5K…N…-212/VHN 空心軸，法蘭
		公稱傳動比 iN
		900	1000	1120	1250	1400	1600	1800	2000	2240	2500	2800
011	1800	11	11	10	9	8	7	7	6	6	5	5
	1500	10	9	8	8	7	6	6	5	5	5	4
	1200	8	8	7	7	6	5	5	5	4	4	4
	1000	7	7	6	6	5	5	4	4	4	3	3
021	1800	16	15	14	12	11	10	9	9	8	7	7
	1500	14	13	12	11	10	9	8	8	7	6	6
	1200	12	11	10	9	8	8	7	6	6	5	5
	1000	10	9	9	8	7	7	6	6	5	5	4
031	1800	22	20	18	17	16	14	13	12	11	10	9
	1500	19	17	16	15	14	12	11	10	10	9	8
	1200	16	15	14	12	11	10	9	9	8	7	7
	1000	14	13	12	11	10	9	8	8	7	6	6
041	1800	31	29	26	24	22	20	19	17	16	14	13
	1500	27	25	23	21	20	18	16	15	14	13	12
	1200	23	21	20	18	16	15	14	13	12	11	10
	1000	20	19	17	16	14	13	12	11	10	9	9
051	1800	39	36	33	30	28	25	23	21	19	18	16
	1500	34	31	29	26	24	22	20	18	17	16	14
	1200	28	26	24	22	20	18	17	16	14	13	12
	1000	25	23	21	19	18	16	15	14	12	12	11
061	1800	58	53	49	45	41	38	34	32	29	27	25
	1500	50	47	43	39	36	33	30	28	25	23	21
	1200	43	39	36	33	31	28	25	23	21	20	18
	1000	37	34	32	29	27	24	22	20	19	17	16
071	1800	77	71	65	60	55	50	45	42	39	35	33
	1500	67	62	57	52	48	43	40	37	34	31	28
	1200	56	52	48	44	40	37	33	31	28	26	24
	1000	49	45	42	38	35	32	29	27	25	23	21
081	1800	112	103	95	87	80	73	66	61	56	52	48
	1500	98	90	83	76	70	63	58	54	49	45	42
	1200	83	76	70	64	59	54	49	45	42	38	35
	1000	72	66	61	56	52	47	43	39	36	33	31
091	1800	141	130	119	110	101	91	84	77	71	65	60
	1500	123	113	104	96	88	80	73	67	62	57	52
	1200	104	96	88	81	74	67	62	57	52	48	44
	1000	90	84	77	71	65	59	54	50	45	42	38
101	1800	153	142	130	120	110	99	91	84	77	71	65
	1500	134	124	113	104	96	87	79	73	67	62	57
	1200	113	104	96	88	81	73	67	62	57	52	48
	1000	99	91	84	77	71	64	58	54	50	46	42
111	1800	189	174	160	147	135	122	112	103	95	87	80
	1500	165	152	140	129	118	107	98	90	83	76	70
	1200	139	129	118	109	100	90	83	76	70	64	59
	1000	121	112	103	95	87	79	72	66	61	56	52
121	1800	247	228	209	193	177	160	146	135	124	114	105
	1500	215	199	182	168	154	139	128	118	108	100	91
	1200	182	168	154	142	130	118	108	100	91	84	77
	1000	158	146	134	124	114	103	94	87	80	73	67
131	1800	284	252	241	221	203	184	168	155	143	131	121
	1500	247	228	210	193	177	160	147	136	124	115	105
	1200	209	193	177	163	150	136	124	115	105	97	89
	1000	182	168	155	142	131	118	108	100	92	84	78
141	1800	320	296	272	250	230	208	190	176	161	148	136
	1500	279	258	237	218	200	181	166	153	141	129	119
	1200	236	218	200	184	169	153	140	129	119	109	100
	1000	206	190	175	161	148	133	122	113	104	95	88
151	1800	368	340	312	287	264	238	218	202	185	170	156
	1500	321	296	272	250	230	208	190	176	161	149	136
	1200	271	250	230	212	194	176	161	149	136	126	115
	1000	236	218	200	184	169	153	140	129	119	109	100

規格	額定力矩	拉緊力矩	螺釘	尺寸
規格	額定力矩	拉緊力矩	螺釘	Dh	Ds	Dk	Da	Lh	L6	L7	L8	L9	L10	D	D1	L1	L2	L3	Rmax
011	61400	250	M16	140H7	185	224	330	83	140	25	20	12	5	140h6	130g7	130	85	3	4
021	77500	250	M16	150H7	200	240	350	83	142	25	21	13	5	150h6	140g7	130	85	3	4
031	109000	490	M20	165H7	220	270	370	108	175	36	24	15	10	165g6	155g7	165	110	3	5
041	159000	490	M20	190H7	240	296	405	110	191	40	30	15	8	190g6	180g7	180	115	3	5
051	207000	490	M20	210H7	260	318	430	123	210	44	32	15	10	210g6	200g7	200	125	3	5
061	300000	840	M24	240H7	300	360	485	143	240	45	35	18	8	240g6	230g7	230	150	5	5
071	427000	840	M24	260H7	340	402	560	156	256	45	37	18	8	260g6	250g7	245	160	5	5
081	539000	840	M24	290H7	360	424	590	162	263	50	38	18	8	290g6	280g7	250	170	5	5
091	640000	1250	M27	310H7	390	458	635	168	283	55	45	20	10	310g6	300g7	270	175	5	8
101	1009000	1250	M27	340H7	440	518	720	200	320	60	45	20	10	340g6	330g7	305	205	5	8
111	1174000	1250	M27	360H7	460	538	770	200	330	65	50	20	10	360g6	350g7	315	205	5	8
121	1378000	1250	M27	380H7	480	558	800	218	358	65	50	25	12	380g6	370g7	340	225	5	8
131	1668000	1250	M27	420H7	500	580	850	220	360	65	50	25	10	420g6	410g7	340	225	5	8
141	1930000	1250	M27	430H7	530	616	910	245	385	65	50	25	10	430g6	430g7	365	250	5	8
151	2097000	1640	M30	450H7	560	642	940	247	392	65	55	25	12	450g6	440g7	375	250	5	8

規格	螺釘	螺紋	數量	強度	拉緊力矩	尺寸
規格	DIN				Nm±20%	S	H	L	L1	A	B	C
011	912.931	M20	20	8.8	310	22	38	70	32	450	410	370f8
021	912.931	M20	24	8.8	310	22	44	80	36	450	460	410f8
031	912.931	M24	20	8.8	540	26	46	80	34	560	510	460f8
041	912.931	M30	20	8.8	1100	33	60	110	50	620	560	480f8
051	912.931	M30	24	8.8	1100	33	60	110	50	650	590	530f8
061	912.931	M36	24	8.8	1830	39	70	130	60	760	690	610f8
071	912.931	M36	24	8.8	1830	39	80	140	60	840	770	690f8
081	912.931	M42	24	8.8	3200	45	80	150	70	920	840	750f8
091	912.931	M42	24	8.8	3200	45	80	150	70	950	870	800f8
101	912.931	M42	24	8.8	3200	45	90	160	70	1050	960	850f8
111	912.931	M42	24	8.8	3200	45	90	160	70	1100	1010	900f8
121	912.931	M42	32	8.8	3200	45	90	160	70	1150	1070	970f8
131	912.931	M42	32	8.8	3200	45	100	180	80	1210	1120	1010f8
141	912.931	M42	32	8.8	3200	45	100	180	80	1340	1250	1150f8
151	912.931	M42	36	8.8	3200	45	100	180	80	1410	1320	1200f8

IEC- 電動機 規格	尺寸電動機								輸入軸長度減速器
	DIN a1 ISO P	DIN b1 ISO N	DIN e1 ISO M	E	Z	S	X		25	28	30	42	58	82	105	110	120	130	140	150	160	165	180	200	220
80	200	165	130	15	5	M10	4×90°	法蘭長 H 無風扇	71	81	89	95
90S									88 88	91 91	99 99	105 105	121 121
90L
100L	250	215	180	18	6	M12					110 110	116 116	132 132	206 206
112M
132S	300	265	230									136 136	152 152	226 226	249 249
132M
160M	350	300	250	25	7	M16							183 183 183 183 183	257 257 257 257 257	280 280 280 280 280	285 285 285 285 285	295 295 295 295 295
160L
180M
180L
200L	400	350	300
225S-4/8	450	400	350				8×45°							287	310	315	325	335	345	355	385	390	405	425	448
225M-2														257	280	285	295	305	315	325	355	360	375	395	418
225M-4-8														287 287 287 287 287	310 310 310 310 310	315 315 315 315 315	325 325 325 325 325	335 335 335 335 335	345 345 345 345 345	355 355 355 355 355	385 385 385 385 385	390 390 390 390 390	405 405 405 405 405	425 425 425 425 425	448 448 448 448 448
250M	550	500	450	28
280S
280M
315S-2	660	600	550	32	8	M20
315S-4-8														317	340	345	355	365	375	385	415	420	435	455	478
315M-2														287	310	315	325	335	345	355	385	390	405	425	448
315M-4-8														317	340	345	355	365	375	385	415	420	435	455	478
315L-2														287	310	315	325	335	345	355	385	390	405	425	448
315L-4-8	800	740	680											317	340	345	355	365	375	385	415	420	435	455	478
355L-2														287	310	315	325	335	345	355	385	390	405	425	448
355L-4-8														317 317	340 340	345 345	355 355	365 365	375 375	385 385	415 415	420 420	435 435	455 455	478 478
400L-2
400L-4-8														357	380	385	395	405	415	425	455	460	475	495	518
450-2	1000	940	880	40										317	340	345	355	365	375	385	415	420	435	455	478
450-4-8														357	380	385	395	405	415	425	455	460	475	495	518

規格	011	021	031	041	051	061	071	081	091	101	111	121	131	141	151
徑向力Fr【N】	120000	140000	160000	225000	250000	320000	380000	450000	500000	560000	630000	710000	790000	870000	100000
