    減速器適用條件：

    1. 齒輪圓周速度≤20m/s；

    2. 輸入軸轉速≤1500r/min；

    3. 工作環境溫度：-40℃～45℃；

    4. 可正反兩個方向運轉，LG型減速機僅用于單向傳動。

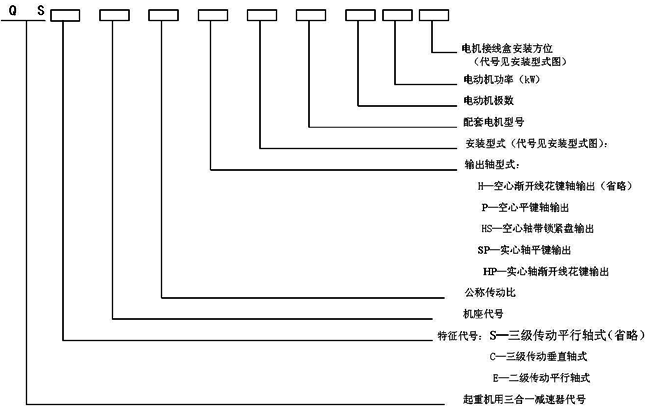

    QS，QSE及LG型減速機選型原則及說明

    1，選型原則：

    2，選型說明:

    1，根據GB／T 3811-1983中的規定，起重機各機構的工作級別分為M1～M8共八種�！�減速機承載能力表”中給出的功率表是在輸入轉速1400r/min 、工作級別為M6時減速機的許用功率。若用于其他工作級別時，應按下式進行折算：



P_Mi＝P_M6×1.12^(6-i)

    式中:

    i—工作級別；



    P_Mi—相當于Mi工作級別的功率值；



    P_M6——功率表中所列許用功率值。



    2，對于慣性載荷較小，起動次數不頻繁的運行機構，選用減速器時，額定功率的計算結果可直接按小于表列許用功率值選用。

    3，對起制動頻繁的運行機構，慣性載荷較大，在疲勞計算時，基本載荷取機構起動時，計算零件所承受的慣性力矩和靜阻力之和。選用減速器時，應按機構起制動時所承受的最大振動力矩計算，此時應把表列功率除以系數Ψ_S，一般Ψ_S取值為１.5～2.5（對于鼠籠制動電機Ψ_S取1.5～2.0，對于繞線制動電機 Ψ_S取2.0～2.5。而對于變阻起動制動電機Ψ_S則可取1.5～2.0，變頻調速制動電機Ψ_S則可取1.25～1.75。），并使：



P_Mi ≥Ψ_SP_nMi

    式中：

    P_Mi—相當于Mi工作級別的功率值；



    P_nMi—減速器在Mi工作級別時配套電動機的額定功率；



    Ψ_S—機構彈性振動力矩增大系數。



    3，選型舉例

    例1：一臺橋式起重機的大車運行機構工作級別為M7，需配用額定功率為P_n=3KW，轉速為1400r/min的繞線電動機，傳動比為35.5，工作時起制動頻繁，試選用減速器。



P_M7＝P_M6×1.12^(6-7) ≥ Ψ_SP_n



P_M6≥Ψ_SP_n÷1.12^(6-7)



  ＝2×3×1.12 ＝6.72 (kW)

    選用QS型減速器，查QS型減速機的承載能力表，選用減速器型號為QS10－35.5，其許用功率6.902>6.72，能滿足使用要求，配套電機型號可選YZRE112M3-4-3.0kW型繞線制動電機。

    產品概述：

    1，QS、QSE、LG型系列“三合一”減速器采用漸開線圓柱齒輪傳動，具有平行輸出、結構緊湊、傳遞扭矩大、工作平穩、噪音低、壽命長的特點。

    2，LG型系列離合式輥道用減速機是我公司最新推出的專利產品，產品專利號為ZL9502026434.X，主要應用于要求單向轉動、連續工作的輥道輸送線，其輸出軸的超越離合裝置在減速機出故障時，可保證輸出軸被動旋轉，而不影響輸送線停機。

    3，減速器齒輪、齒輪軸均采用優質合金鋼材料，經滲碳淬火、磨削處理后，齒面硬度和精度高，傳動噪音低。鑄鐵箱體確保剛性強度，減震降噪。

    4，減速比范圍：QSE型標準公稱減速比范圍為4～12.5，QS、LG型標準公稱減速比范圍為14～100。標準公稱減速比范圍外的需特殊訂貨。

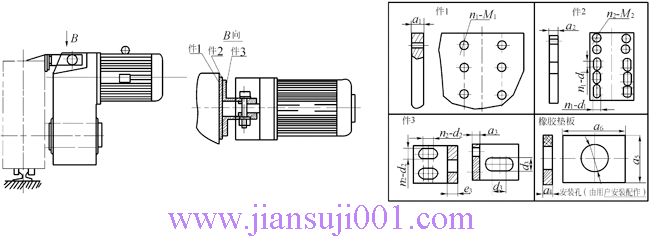

    5，安裝簡單，型式多樣化，有力矩支撐孔安裝、底座式安裝、輸出軸法蘭安裝等安裝型式。

    6，輸出軸輸出形式多樣化，有空心花鍵軸、空心平鍵軸和空心軸帶鎖緊盤輸出等形式；

    7，平均效率：QSE型不低于95%，QS、LG型不低于94%。

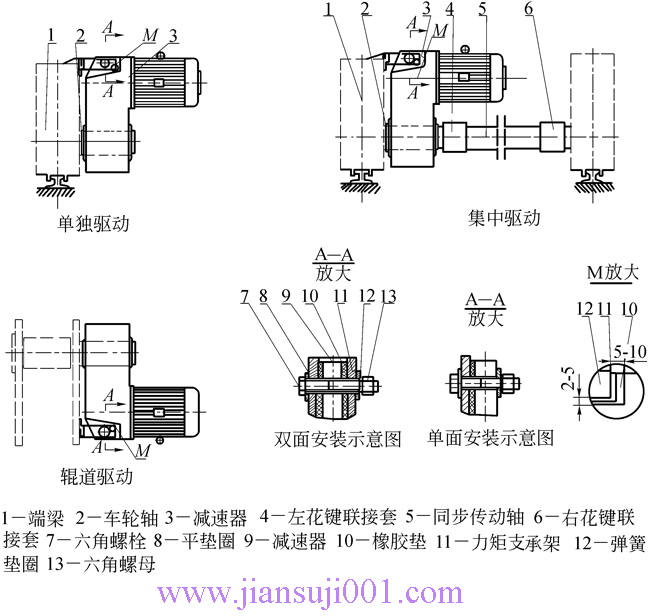

    安裝型式及驅動方式圖（力矩支撐孔安裝型式）：

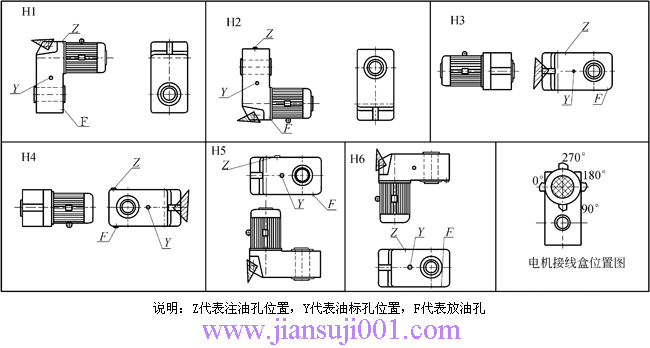

安裝型式簡圖













    輸入軸轉速1400r/min，工作級別為M6的QSE型系列減速機承載能力表

    a：中心距P：容許功率（kW）T：輸出扭矩  （N.m）

機座 代號	a	P/T	公      稱      傳      動      比
			4	4.5	5	5.6	6.3	7.1	8	9	10	11.2	12.5
QSE08	171	P	14.65	13.94	13.6	13.35	13.92	11.88	10.87	9.88	8.88	7.5	6.77
		T	380	407	440	484	568	546	563	576	575	544	548
QSE10	215	P	23.77	22.27	19.81	17.86	17.4	16.4	16.02	15.58	14.94	14.25	13.61
		T	616	649	641	648	710	754	830	908	967	1034	1102
QSE12	272	P	59.08	54.65	50.44	46.10	41.12	39.83	39.05	38.55	37.60	36.71	36.44
		T	1531	1593	1634	1672	1678	1832	2024	2248	2436	2664	2951
QSE16	340	P	90.55	82.32	73.92	70.12	64.53	62.52	60.06	57.60	55.44	54.21	52.97
		T	2347	2400	2395	2544	2634	2876	31135	3359	3592	3934	4253
QSE20	430	P	135.83	123.48	110.88	105.2	96.78	93.78	90.09	86.39	83.16	81.31	79.46
		T	3520	3600	3592	3817	3950	4314	4670	5038	5388	5901	6436
QSE25	540	P	190.13	172.87	155.23	147.26	135.49	131.29	126.12	120.94	116.42	113.83	111.24
		T	4928	5040	5029	5343	5531	6040	6538	7053	7544	8261	9010

    輸入軸轉速1400r/min，工作級別為M6的QS、LG型系列減速機承載能力表

    a：中心距Center（mm）P：容許功率（kW）T：輸出扭矩  （N.m）

機座 代號	a	P/T	公      稱      傳      動      比
			14	16	18	20	22．4	25	28	31．5	35．5
QS/LG06	125	P	4.473	3.967	3.586	3.330	3.061	2.708	2.422	2.134	1.831
		T	418	438	444	442	454	455	462	458	447
QS/LG 08	160	P	6.220	5.793	5.575	5.132	4.906	4.448	4.215	3.981	3.744
		T	609	655	699	708	753	756	801	844	892
QS/LG 10	200	P	12.141	11.322	10.480	9.176	9.176	8.731	7.825	7.825	6.902
		T	1145	1225	1307	1391	1391	1468	1461	1624	1687
QS/LG 12	250	P	31.937	29.857	28.313	22.821	22.821	21.582	19.250	17.905	15.292
		T	2980	3295	3482	3573	3573	3602	3598	3803	3707
QS/LG 16	315	P	54.710	48.439	45.267	38.914	38.914	34.975	30.314	24.475	25.824
		T	5288	5254	5503	5937	5973	6062	5955	6112	6.165
QS/LG 20	400	P	101.5	100	96	91	81	71	67	59	51
		T	9684	9164	11549	12378	12401	12362	12386	12361	12235
QS25	500	P	154	143	132	121	113	90	87	82	73
		T	14700	15319	15925	16513	17304	16831	17270	17257	17593
機座 代號	a	P/T	公      稱      傳      動      比
			40	45	50	56	63	71	80	90	100
QS/LG 06	125	P	1.694	1.516	1.304	1.264	1.080	0.970	0.766	0.690	0.647
		T	452	459	437	470	457	470	426	429	436
QS/LG 08	160	P	3.211	3.046	2.568	2.274	2.017	1.897	1.551	1.450	1.248
		T	860	918	879	887	891	899	848	908	842
QS/LG 10	200	P	6.211	5.353	5.065	4.316	3.923	3.641	3.036	2.827	2.500
		T	1702	1650	1776	1695	1650	1722	1644	1749	1653
QS/LG 12	250	P	13.477	12.050	10.847	9.435	8.421	7.948	6.721	5.621	5.19
		T	3775	3645	3703	3647	3667	3696	3548	3386	3507
QS/LG 16	315	P	22.953	19.854	19.558	16.301	15.133	12.965	10.989	9.215	8.603
		T	6269	6117	6174	6275	6340	6168	5967	5742	5795
QS/LG 20	400	P	41	37	35	27	25	22	17	16	13
		T	12065	10888	11163	10498	10455	10662	8920	9797	8654
QS25	500	P	69	61	57	46	41	41	37	32	29
		T	18733	19066	19097	18146	18241	19526	20643	20014	20478
機座 代號	a	P/T	公      稱      傳      動      比
			114	128	144	160	180	200	224	250	280
QS/LG 06	125	P	0.589	0.530	0.483	0.432	0.385	0.334	0.305	0.276	0.246
		T	441	443	452	462	465	456	466	476	485
QS/LG 08	160	P	1.33	1.10	0.906	0.835	0.765	0.656	0.635	0.523	0.472
		T	864	870	865	874	886	894	903	912	921
QS/LG 10	200	P	2.281	1.980	1.753	1.523	1.423	1.276	1.123	0.997	0.887
		T	1653	1688	1671	1663	1740	1745	1720	1710	1690
QS/LG 12	250	P	4.96	4.20	3.935	3.356	2.997	2.654	2.412	2.108	1.865
		T	3530	3540	3475	3490	3598	3768	3786	3783	3697
QS/LG 16	315	P	8.125	7.163	6.478	5.665	4.983	4.475	3.986	3.410	3.146
		T	6207	6107	6187	5650	6185	6105	6091	5916	6010
QS/LG 20	400	P	13.789	10.986	9.856	8.586	7.658	6.785	6.086	5.356	4.723
		T	10635	9376	9420	9470	99450	9356	9542	9250	9130
QS/LG 25	500	P	25.786	22.986	20.356	17.786	15.878	14.325	12.876	11.453	10.520
		T	19670	19600	19450	19423	19530	19550	19740	19650	20032

    輸入軸轉速1400r/min，連續工作制型的QSE型系列減速機承載能力表：

    a：中心距P：容許功率（kW）T：輸出扭矩（N.m）

機座 代號	a	P/T	公      稱      傳      動      比
			4	4.5	5	5.6	6.3	7．1	8	9	10	11．2	12．5
QSE08	171	P	10.472	9.966	9.724	9.548	9.284	8.492	7.766	7.062	6.292	5.368	4.84
		T	396	305.8	334.4	369.6	404.8	378.4	431.2	435.6	446.6	444.4	422.4
QSE10	215	P	16.984	15.906	14.15	12.76	12.43	11.726	11.44	11.13	10.67	10.18	9.72
		T	479	490	486	488	541	583	634	697	740	787	827
QSE12	272	P	42.2	39.04	36.03	32.93	29.37	28.45	27.89	27.54	26.86	26.22	26.03
		T	1179	1206	1258	1285	1289	1421	1608	1734	1863	2019	2235
QSE16	340	P	64.68	58.8	52.8	50.09	46.09	44.66	42.9	41.14	39.6	38.72	37.84
		T	1815	1832.6	1817	1923	2002	2187	2383	2556	2726	2983	3252
QSE20	430	P	110.91	104.87	99.36	93.38	87.37	81.61	76.24	71.33	67.58	67.1	61.3
		T	3001	3223	3321	3256	3345	3715	3725	3823	3835	3836	3942
QSE25	540	P	169.1	158.15	151.42	143.82	136	128.38	121.21	114.62	109.75	104.24	98.31
		T	4611	4850	5180	5500	5844	6110	6430	6900	7400	7900	8350

    輸入軸轉速1400r/min，連續工作制型的QS、LG型系列減速機承載能力表：

    a：中心距P：容許功率（kW）T：輸出扭矩  （N.m）

&a, mp;l, t;/

機座 代號	a	P/T	公      稱      傳      動      比
			14	16	18	20	22.4	25	28	31.5	35.5
QS/LG06	125	P	3.17	2.78	2.49	2.29	2.08	1.82	1.62	1.41	1.19
		T	296	307	308	305	309	306	309	302	291
QS/LG08	160	P	4.39	4.06	3.85	3.5	3.32	2.99	2.81	2.6	2.45

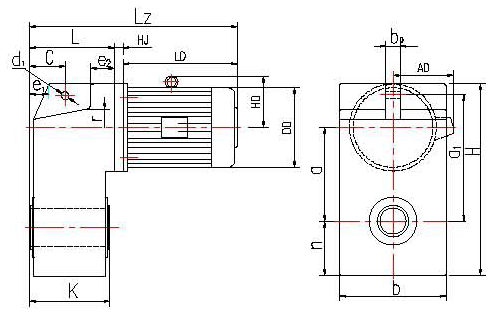

機座號	尺         寸
	a	H	a1	b	b0	b1	c		d1		d2	e1		e2
QS/LG06	125	285	180	168	20	160	82		φ14		10	42		50
QS/LG 08	160	358	230	210	20	200	87.75		φ20		10	47.75		73.5
QSE08	171	368	241
QS/LG 10	200	452	297	274	25	250	98		φ22		12	53		84
QSE10	215	462	312
QS/LG 12	250	566	360	346	30	304	111.25		φ26		16	61.25		88
QSE12	272	582	382
QS/LG 16	315	705	440	400	40	340	120.75		φ34		16	65.75		100
QSE16	340	725	465
QS/LG 20	400	820	525	500	50	340	127.75		φ40		16	67.75		104
QSE20	430	880	585
QS/LG 25	500	1050	667	620	70	560	135.75		φ40		20	75.75		112
QSE25	540	1160	777
機座號	尺           寸
	L	k	n	r	DD	AD	HD	LD		HJ		Lz	質量 （kg）
QS/LG 06	185	161	80	29	由配套電機定					Lz=L+LH+LD (尺寸LH見附表)			35.2
QS/LG 08	235.75	188	96	40									55.4/118
QSE08			90										105
QS/LG 10	261	208	127	51									94.6/172
QSE10			122										153.6
QS/LG 12	307.5	255	160	55									169/278
QSE12			154										256.8
QS/LG 16	331.25	264	220	75									252/392
QSE16													373
QS/LG 20	385.25	318	250	80									384/694
QSE20													493
QS/LG 25	429.75	356.5	310	95									936/1245
QSE25													985

    附表：減速器電機接盤高度尺寸HJ與電機機座號對應關系表

	QS06	QS（E）/LG08	QS（E）/LG10	QS（E）/LG12	QS（E）/LG16	QS（E）/LG20	QS（E）/LG25
71	40	20
80	50	30	32	26
90	60	40	42	36
100	68	48	50	44	45	45
112	68	48	50	44	45	45	58
132			50	44	45	45	58
160			74	68	70	70	82
180				96	97	97	110
200					97	97	110
225					127	127	140

    說明：1，表中質量為不含電機的減速器的質量；

    2，電機可通過接盤、聯軸器與減速器聯結，也可直接與減速器相連接，用戶可根據自行需要選配接盤；

    3，減速器與機座號為132、160的電機配套組裝時，若電機不是我公司配套組裝時，附表中的接盤高度尺寸HJ用括號內的數值。

    QS，QSE及LG型減速機輸出軸的聯接形式有漸開線花鍵空心軸（標準輸出型式）、平鍵空心軸、鎖緊盤空心軸和實心平鍵軸等。

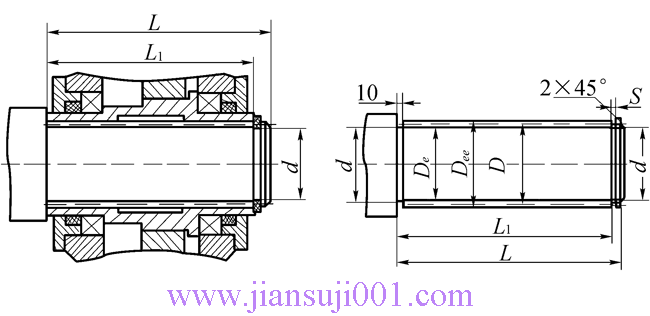

    1.漸開線花鍵空心軸的聯接與尺寸：





機座號	花鍵副	外花鍵大徑Dee	外花鍵中徑D	外花鍵小徑Die	L	L1	d	S
QS06	INT/EXT21Z×2m×30P×6H/6h（GB3478.1-83）	φ44-0.10-0.15	φ42	φ39-0.05-0.10	167	161	φ37.5	1.7
QS（C、E）08	INT/EXT24×2m×30P×6H/6h（GB3478.1-83）	φ50-0.10-0.20	φ48	φ45-0.05-0.10	195	188	φ42.5	1.7
QS（C、E）10	INT/EXT31×2m×30P×6H/6h（GB3478.1-83）	φ64-0.10-0.20	φ62	φ59-0.05-0.15	215	208	φ57	2.2
QS（C、E）12	INT/EXT27×3m×30P×6H/6h（GB3478.1-83）	φ84-0.10-0.25	φ81	φ76.5-0.05-0.15	262	255	φ75	2.7
QS（C、E）16	INT/EXT35×3 m×30P×6H/6h（GB3478.1-83）	φ108-0.10-0.15	φ105	φ100.5-0.10-0.20	272	264	φ96.5	2.7
QS（C、E）20					326	318
QS（C、E）25					365	356.5

    2，平鍵空心軸的聯接與尺寸：





機座號	L	L2	M	d1	u	t
QS06	161	140	M10	40	12	43.3
QS（C、E）08	188	160	M12	50	14	53.8
QS（C、E）10	208	180	M16	65	18	69.4
QS（C、E）12	255	228	M16	85	22	90.4
QS（C、E）16	264	234	M20	90	25	95.4
QS（C、E）20	318	288	M24	100	28	106.4
QS（C、E）25	356.5	326	M24	110	28	116.4

    3，鎖緊盤空心軸的聯接與尺寸：





機座號	L	L1	L2	d0	A	A1	d	D	推薦鎖緊盤型號 （JB/ZQ4194-98）
QS（C、E）10	240	65	60	65	65	31	75	138	SP2-75×138
QS（C、E）12	315	90	110	70	90	49	90	155	SP2-90×155
QS（C、E）16	334	100	120	80	100	53	110	185	SP2-110×185
QS（C、E）20	398	110	130	100	110	58	140	230	SP2-140×230
QS（C、E）25	445	120	140	110	125	62	155	263	SP2-155×263
