減速器適用條件：

1. 齒輪圓周速度≤20m/s；

2. 輸入軸轉速≤1500r/min；

3. 工作環境溫度：-40℃～45℃；

4. 可正反兩個方向運轉，LG型減速機僅用于單向傳動。

QSC型減速機選型原則及說明

1，選型原則：

序號	說明	代號	計算公式	附注
1	減速機輸出轉速	n2	n2=v/3.14159D （r/min）	1,v為車輪線速度 2,D為車輪直徑，
2	減速機輸入轉速	n1
3	確定傳動比	i	i= n1 /n2 （r/min）	實際傳動比與公稱傳動比極限偏差為±3%
4	計算設備驅動功率P2或扭矩T2	P2或T2	根據使用工況實際情況計算
5	確定減速機的輸入功率	P1	P1=P2/η或P1=T2. n2/（9550. η）	η為傳動效率，QSE型取值≤0.95，QS、LG型取值≤0.94，QSC型取值≤0.93
6	根據計算，確定電機額定功率P_e和電機的規格型號	P_e	P1≤P_e≤P_mi/Ψ_S	1， P_mi為減速機相當于Mi工作級別的表列容許功率值; 2, Ψ_S為機構彈性振動力矩增大系數 2，根據P1的計算取電機的額定功率
7	根據使用要求，確定減速機的結構和安裝型式等
8	根據計算，查承載能力表，確定減速器型號		P_mi≥Ψ_SP_e

2，選型說明:

例：一臺門式起重機的大車運行機構工作級別為M7，需配用額定功率為P_n=3KW，轉速為1400r/min的繞線電動機，傳動比為35.5，工作時起制動頻繁，試選用減速器。

P_M7＝P_M6×1.12^(6-7) ≥ Ψ_SP_n

P_M6≥Ψ_SP_n÷1.12^(6-7)

＝2×3×1.12

＝6.72 (kW)

考慮門式起重機大車的安裝空間限制，選用QSC型減速器，查QSC型減速機的承載能力表，選用減速器型號為QSC10－35.5，其許用功率6.902>6.72，能滿足使用要求，配套電機型號可選YZRE112M3-4-3.0kW型繞線制動電機。

產品概述：

1，QSC系列“三合一”減速器采用漸開線圓柱齒輪和圓弧錐齒輪傳動，具有垂直輸出、結構緊湊、傳遞扭矩大、工作平穩、噪音低、壽命長的特點。

2，QSC型系列減速機是我公司推出的實用新型專利產品，產品專利號為ZL92205148.8，主要應用于門式起重機的大車運行機構及其他對安裝空間限制有要求的傳動機構。

3，減速器齒輪、齒輪軸均采用優質合金鋼材料，經滲碳淬火、磨削處理后，齒面硬度和精度高，傳動噪音低。鑄鐵箱體確保剛性強度，減震降噪。

4，標準減速比范圍：22. 4～160。標準公稱減速比范圍外的需特殊訂貨。

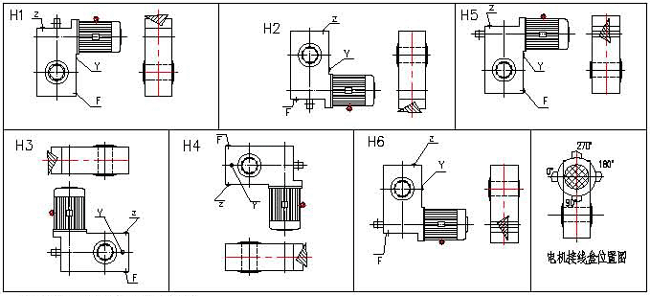

5，安裝調整簡單，型式多樣化，有力矩支撐孔安裝、底座式安裝、輸出軸法蘭安裝等安裝型式。

6，輸出軸輸出形式多樣化，有空心花鍵軸、空心平鍵軸和空心軸帶鎖緊盤輸出等形式；

7，平均效率：不低于93%。

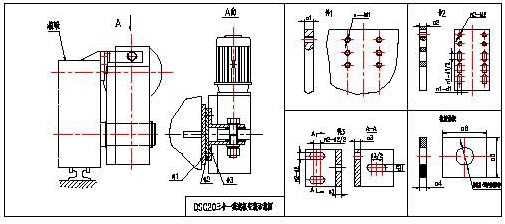

力矩支撐孔安裝型式

驅動方式圖

1─端梁 2─車輪軸 3─減速器4─左花鍵聯接套 5─同步軸 6─右花鍵聯接套 7─六角螺栓

8─平墊圈 9─橡膠墊 10─力矩支承架 11─彈簧墊圈 12─六角螺母

機座號	參數
	QSC 08	QSC 10	QSC 12	QSC 16	QSC 20	QSC 25
	尺寸
a1	18	18	20	20	25	30
a2	14	14	18	18	20	24
a3	12～14	14～16	16～18	18～20	20～24	24～28
a4	16～20	20～25	25～30	30～35	35～40	40～45
a5	60	70	85	100	100	130
a6	110	120	160	170	220	250
n1-M1	6-M12	6-M16	8-M16	8-M20	8-M24	8-M30
n2-M2	4-M16	6-M16	6-M20	6-M20	6-M24	6-M30
n1-d1	6-φ14	6-φ18	8-φ18	8-φ22	8-φ26	8-φ32
n2-d2	4-φ18	6-φ18	6-φ22	6-φ22	6-φ26	6-φ32
d3	φ20	φ22	φ26	φ34	φ40	φ40
安裝用螺栓	M18	M20	M24	M30	M36	M36

承載能力表：

輸入軸轉速1400r/min，工作級別為M6時的QSC型系列減速機承載能力表：

a—中心距（mm ）P—容許功率（kW）T—輸出扭矩（N.m）

機座代號e	a	P/T	公稱傳動比
機座代號e	a	P/T	22.4	25	28	31.5	35.5	40	45	50	56
QSC08	200	P	4.35	4.05	3.91	3.59	3.43	3.12	2.95	2.79	2.62
QSC08	200	T	598	621	660	690	730	760	560	850	890
QSC10	225	P	9.176	8.371	7.825	7.825	6.902	6.211	5.353	5.065	4.316
QSC10	225	T	1391	1468	1461	1624	1687	1651	1776	1695	1650
QSC12	280	P	22.821	21.58	19.25	17.90	15.29	13.47	12.05	10.84	9.43
QSC12	280	T	3573	3602	3595	3803	3703	3775	3645	3703	3647
QSC16	355	P	38.91	34.97	30.31	27.47	25.82	22.95	19.85	19.55	16.3
QSC16	355	T	5793	6062	5955	6111	6165	6269	6117	6174	6275
QSC20	470	P	81	71	67	59	51	41	37	35	27
QSC20	470	T	12401	12362	12386	12361	12235	12065	10888	11763	10498
QSC25	580	P	96	89	82	75	70	60	54	51	45
QSC25	580	T	14100	15319	15925	16513	17304	15390	17220	17257	17593
機座代號	a	P/T	公稱傳動比
機座代號	a	P/T	63	71	80	90	100	114	128	144	160
QSC08	200	P	2.25	2.13	1.79	1.59	1.41	1.33	1.16	1.10	0.90
QSC08	200	T	860	920	867	870	865	920	911	960	880
QSC10	225	P	3.923	3.641	3.036	2.827	2.500	2.28	1.89	1.76	1.50
QSC10	225	P	1722	1644	1749	1653	1571	1685	1576	1587	1556
QSC12	280	P	8.42	7.04	6.72	5.62	5.19	4.96	4.20	3.51	3.24
QSC12	280	T	3667	3697	3550	3387	3507	3666	3485	3277	3361
QSC16	355	P	15.13	12.96	10.98	9.21	8.60	8.10	6.86	5.76	5.38
QSC16	355	T	6340	6168	5967	5742	5795	2987	5693	5377	5931
QSC20	470	P	25	22	17	16	13	12	10.6	9.5	8.12
QSC20	470	T	10455	10662	8920	9797	8654	8963	8889	8963	8512
QSC25	580	P	43	38	35	28	25	25	23	20	18
QSC25	580	T	18733	19088	19037	19148	18741	19523	20843	20014	20478

機座代號	a	P/T	公稱傳動比
機座代號	a	P/T	180	200	224	250	280	315	335	350	400
QSC08	200	P	0.786	0.698	0.615	0.564	0.497	0.445	0.418	0.397	0.358
QSC08	200	T	864	870	865	874	886	894	903	912	921
QSC10	225	P	1.235	1.142	0.987	0.943	0.845	0.743	0.703	0.678	0.598
QSC10	225	T	1653	1688	1671	1663	1740	1745	1720	1710	1690
QSC12	280	P	2.867	2.635	2.278	2.068	1.896	1.689	1.513	1.423	1.203
QSC12	280	T	3530	3540	3475	3490	3598	3768	3786	3783	3697
QSC16	355	P	4.78	4.246	3.857	3.498	3.089	2.689	2.568	2.486	2.086
QSC16	355	T	6207	6107	6187	5650	6185	6105	6091	5916	6010
QSC20	470	P	7.365	6.589	5.896	5.346	4.796	4.186	3.896	3.765	3.438
QSC20	470	T	10635	9376	9420	9470	99450	9356	9542	9250	9130
QSC25	580	P	15.364	13.786	13.296	11.065	9.786	8.689	8.165	7.763	6.768
QSC25	580	T	19670	19600	19450	19423	19530	19550	19740	19650	20032

輸入軸轉速1400r/min，連續工作制時的QSC型系列減速機承載能力表：

a—中心距P—容許功率（kW）T—輸出扭矩（N.m）

機座代號	a	P/T	公稱傳動比
機座代號	a	P/T	22.4	25	28	31.5	35.5	40	45	50	56
QSC08	200	P	3.07	2.84	2.45	3.32	2.09	1.97	1.82	1.72	1.45
QSC08	200	T	301	321	337	338	357	356	373	386	408
QSC10	225	P	6.28	5.89	5.26	5.19	4.55	4.04	3.44	3.21	2.71
QSC10	225	T	951	997	982	1077	1112	1106	1059	1124	1064
QSC12	280	P	15.84	15.18	13.05	11.53	10.18	8.88	7.83	7.00	6.01
QSC12	280	T	2480	2471	2439	2548	2469	2488	2369	2388	2323
QSC16	355	P	23.68	23.57	20.31	18.16	16.99	15.10	12.91	12.06	10.43
QSC16	355	T	4045	4086	3990	4040	4057	4125	3976	4013	4016
QSC20	470	P	48.6	42.6	40.2	35.4	30.6	24.6	22.2	21	16.2
QSC20	470	T	7440	7417	7431	7416	7341	7239	6532	6698	6298
QSC25	580	P	57.6	53.4	49.1	45	42	36	32.4	30.6	27
QSC25	580	T	8820	9198	9555	9907	10882	10068	10332	10354	10354

機座代號	a	P/T	公稱傳動比
機座代號	a	P/T	63	71	80	90	100	114	128	144	160
QSC08	200	P	1.45	1.36	1.14	1.01	0.89	0.83	0.67	0.62	0.53
QSC08	200	T	388	410	389	390	389	389	365	385	354
QSC10	225	P	2.43	2.24	1.85	1.7	1.49	1.40	1.16	1.06	0.93
QSC10	225	P	1023	1059	1004	1053	985	1034	962	989	984
QSC12	280	P	5.32	4.95	4.13	3.89	3.13	3.09	2.58	2.43	1.96
QSC12	280	T	2318	2303	2178	2065	2118	2283	2141	2268	2033
QSC16	355	P	9.56	8.06	6.85	5.74	5.24	5.05	4.28	3.59	3.28
QSC16	355	T	4007	3843	3717	3577	3529	3737	3552	3351	3402
QSC20	470	P	15	13.2	10.2	9.6	7.8	7.2	6.36	5.7	4.87
QSC20	470	T	6273	6397	5352	5878	5912	5377	5333	5377	5107
QSC25	580	P	25.3	21.8	21	16.3	15	15	13.8	12	10.8
QSC25	580	T	11239	11238	11438	10887	10944	11715	12853	12008	12288

機座代號	a	P/T	公稱傳動比
機座代號	a	P/T	180	200	224	250	280	315	335	350	400
QSC08	200	P	0.45	0.423	0.38	0.35	0.31	0.27	0.25	0.23	0.21
QSC08	200	T	520	560	545	532	521	543	532	535	541
QSC10	225	P	0.83	0.75	0.68	0.58	0.51	0.45	0.40	0.38	0.33
QSC10	225	T	923	912	926	915	947	923	915	926	910
QSC12	280	P	1.70	1.54	1.4	1.26	1.13	0.96	0.95	0.90	0.76
QSC12	280	T	2013	2098	2069	2113	2086	2136	2075	2130	2065
QSC16	355	P	2.90	2.6	2.3	2.10	1.85	1.65	1.52	1.45	1.31
QSC16	355	T	3508	3513	3510	3570	3530	3456	3475	3460	3570
QSC20	470	P	4.32	3.90	3.51	3.12	2.80	2.50	2.20	2.10	1.90
QSC20	470	T	5324	5235	5310	5320	5348	5016	5020	5180	5180
QSC25	580	P	9.6	8.5	7.8	7.1	6.3	5.5	4.94	4.72	4.10
QSC25	580	T	11780	11768	11768	11568	11756	11820	11290	11270	11280

注：1，減速器配套電機功率Pe選用應符合：Pe≤P/ψ₅，式中ψ₅為減速器的使用系數，具體取值原則見“減速器選型原則”。

2，若減速器的輸入軸轉速不是1400r/min時，則承載能力表中功率數據應按等轉矩公式進行折算，即：

P_ni/ni＝P/1400

式中：

P_ni ─減速器輸入軸不同轉速下對應的功率值；

ni─減速器輸入軸的轉速值；

P─減速器輸入軸在轉速為1400 r/m時對應的功率值

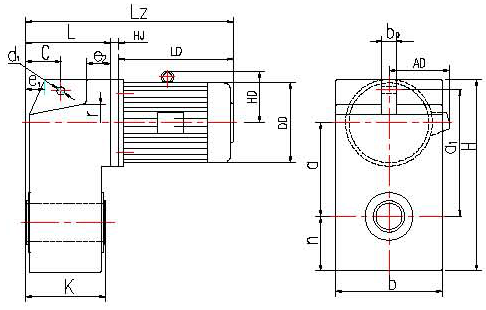

減速機外型及聯接尺寸

機座號	尺寸
機座號	a	a₁	b	b₀	C	d₁	e	f	H	k
QSC08	200	288	210	26	79.25	φ22	105	95	423	188
QSC10	225	325	274	26	86	φ22	137	125	490	208
QSC12	280	406	346	36	107.25	φ26	173	150	612	255
QSC16	355	485	400	46	114.25	φ34	200	180	760	264
QSC20	470	625	500	50	141.25	φ40	250	220	930	318
QSC25	580	777	620	70	160.25	φ40	310	275	1160	356.5
機座號	尺寸
機座號	n	r	DD	LD	HD	AD	L_Z			質量
QSC08	105	28	由配套電機定				Lz=L+LH+LD (尺寸LH見附表)			60
QSC10	127	56								86.7
QSC12	160	70								169.58
QSC16	220	85								252
QSC20	250	100								420
QSC25	310	125								984

附表：減速器與電機接盤高度尺寸HJ與電機機座號對應關系表

	QSC08	QSC10	QSC12	QSC16	QSC20	QSC25
80	54	59	79
90	64	69	89
100	72	77	97	83	93
112	72	77	97	83	93	90
132		77(100)	97120()	83(105)	93(115)	90(112)
160		100(128)	120(148)	107(135)	117(145)	114(142)
180			149	135	145	142
200				135	145	142
225				165	175	172

說明：1，表中質量為不含電機的減速器的質量；

2，電機可通過接盤、聯軸器與減速器聯結，也可直接與減速器相連接，用戶可根據自行需要選配接盤；

3，減速器與機座號為132、160的電機配套組裝時，若電機不是我公司配套組裝時，附表中的接盤高度尺寸HJ用括號內的數值。

QSC型減速機輸出軸的聯接形式有漸開線花鍵空心軸（標準輸出型式）、平鍵空心軸、鎖緊盤空心軸和實心平鍵軸等。

1.漸開線花鍵空心軸的聯接與尺寸：

機座號	花鍵副	外花鍵大徑Dee	外花鍵中徑D	外花鍵小徑Die	L	L1	d	S
QS06	INT/EXT21Z×2m×30P×6H/6h（GB3478.1-83）	φ44^-0.10_-0.15	φ42	φ39^-0.05_-0.10	167	161	φ37.5	1.7
QS（C、E）08	INT/EXT24×2m×30P×6H/6h（GB3478.1-83）	φ50^-0.10_-0.20	φ48	φ45^-0.05_-0.10	195	188	φ42.5	1.7
QS（C、E）10	INT/EXT31×2m×30P×6H/6h（GB3478.1-83）	φ64^-0.10_-0.20	φ62	φ59^-0.05_-0.15	215	208	φ57	2.2
QS（C、E）12	INT/EXT27×3m×30P×6H/6h（GB3478.1-83）	φ84^-0.10_-0.25	φ81	φ76.5^-0.05_-0.15	262	255	φ75	2.7
QS（C、E）16	INT/EXT35×3 m×30P×6H/6h（GB3478.1-83）	φ108^-0.10_-0.15	φ105	φ100.5^-0.10_-0.20	272	264	φ96.5	2.7
QS（C、E）20					326	318
QS（C、E）25					365	356.5

2，平鍵空心軸的聯接與尺寸：

機座號	L	L2	M	d1	u	t
QS06	161	140	M10	40	12	43.3
QS（C、E）08	188	160	M12	50	14	53.8
QS（C、E）10	208	180	M16	65	18	69.4
QS（C、E）12	255	228	M16	85	22	90.4
QS（C、E）16	264	234	M20	90	25	95.4
QS（C、E）20	318	288	M24	100	28	106.4
QS（C、E）25	356.5	326	M24	110	28	116.4

3，鎖緊盤空心軸的聯接與尺寸：

機座號	L	L1	L2	d0	A	A1	d	D	推薦鎖緊盤型號（JB/ZQ4194-98）
QS（C、E）10	240	65	60	65	65	31	75	138	SP2-75×138
QS（C、E）12	315	90	110	70	90	49	90	155	SP2-90×155
QS（C、E）16	334	100	120	80	100	53	110	185	SP2-110×185
QS（C、E）20	398	110	130	100	110	58	140	230	SP2-140×230
QS（C、E）25	445	120	140	110	125	62	155	263	SP2-155×263
