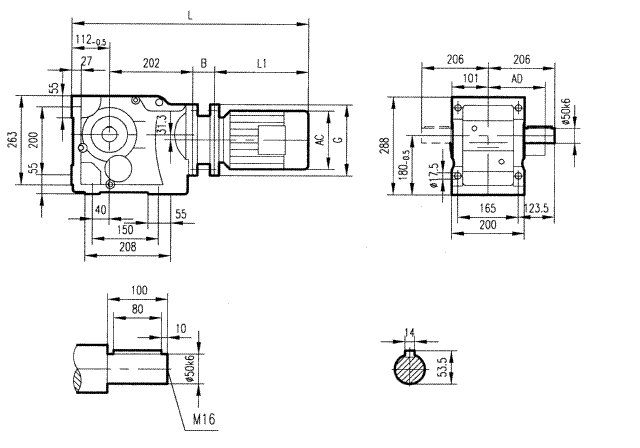

GK77型斜齒輪弧齒錐齒輪減速電機安裝結構圖尺寸
法蘭聯接式（Y2標準電機）
|
電機機座號 |
63 |
71 |
80 |
90S |
90L |
100L |
112M |
132S |
132M |
160M |
|
AC |
130 |
145 |
175 |
195 |
195 |
215 |
240 |
275 |
275 |
330 |
|
AD |
70 |
80 |
145 |
155 |
155 |
180 |
190 |
210 |
210 |
255 |
|
B |
44.5 |
50 |
70 |
70 |
70 |
75 |
75 |
96.5 |
96.5 |
125 |
|
G |
140 |
160 |
200 |
200 |
200 |
250 |
250 |
300 |
300 |
350 |
|
L1 |
207 |
225 |
255 |
270 |
295 |
325 |
340 |
390 |
430 |
505 |
|
L |
565.5 |
589 |
639 |
654 |
679 |
714 |
729 |
800.5 |
840.5 |
943.5 |
注：機座132S，132M，160M超過底座。
GK87型斜齒輪弧齒錐齒輪減速電機安裝結構圖尺寸
法蘭聯接式（Y2標準電機）
|
電機機座號 |
80 |
90S |
90L |
100L |
112M |
132S |
132M |
160M |
160L |
180M |
180L |
|
AC |
175 |
195 |
195 |
215 |
240 |
275 |
275 |
330 |
330 |
380 |
380 |
|
AD |
145 |
155 |
155 |
180 |
190 |
210 |
210 |
255 |
255 |
280 |
280 |
|
B |
70 |
70 |
70 |
82 |
82 |
92 |
92 |
130 |
130 |
130 |
130 |
|
G |
200 |
200 |
200 |
250 |
250 |
300 |
300 |
350 |
350 |
350 |
350 |
|
L1 |
255 |
270 |
295 |
325 |
340 |
390 |
430 |
505 |
560 |
590 |
630 |
|
L |
714 |
729 |
754 |
796 |
811 |
861 |
911 |
1024 |
1079 |
1109 |
1149 |
GK97型斜齒輪弧齒錐齒輪減速電機安裝結構圖尺寸
法蘭聯接式（Y2標準電機）
|
電機機座號 |
90S |
90L |
100L |
112M |
132S |
132M |
160M |
160L |
180M |
180L |
200 |
|
AC |
195 |
195 |
215 |
240 |
275 |
275 |
330 |
330 |
380 |
380 |
420 |
|
AD |
155 |
155 |
180 |
190 |
210 |
210 |
255 |
255 |
280 |
280 |
305 |
|
B |
65 |
65 |
81.5 |
81.5 |
92 |
92 |
125 |
125 |
125 |
125 |
152 |
|
G |
200 |
200 |
250 |
250 |
300 |
300 |
350 |
350 |
350 |
350 |
400 |
|
L1 |
270 |
295 |
325 |
340 |
390 |
430 |
505 |
560 |
590 |
630 |
660 |
|
L |
772 |
797 |
843.5 |
858.5 |
919 |
959 |
1067 |
1122 |
1152 |
1192 |
1249 |

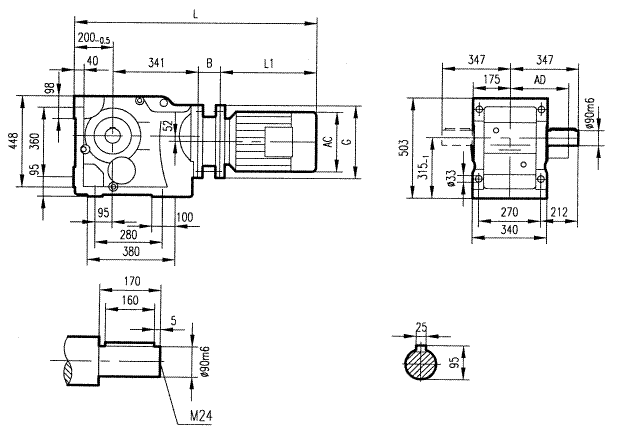

GK107型斜齒輪弧齒錐齒輪減速電機安裝結構圖尺寸
法蘭聯接式（Y2標準電機）
|
電機機座號 |
100L |
112M |
132S |
132M |
160M |
160L |
180M |
180L |
200 |
225S |
225M |
|
AC |
215 |
240 |
275 |
275 |
330 |
330 |
380 |
180 |
420 |
470 |
470 |
|
AD |
180 |
190 |
210 |
210 |
255 |
350 |
280 |
280 |
305 |
335 |
335 |
|
B |
68 |
68 |
106 |
106 |
126 |
126 |
126 |
126 |
140 |
170 |
170 |
|
G |
250 |
250 |
300 |
300 |
350 |
350 |
350 |
350 |
400 |
450 |
450 |
|
L1 |
325 |
340 |
390 |
430 |
505 |
560 |
590 |
630 |
660 |
675 |
705 |
|
L |
934 |
949 |
1037 |
1077 |
1172 |
1227 |
1257 |
1297 |
1341 |
1386 |
1416 |

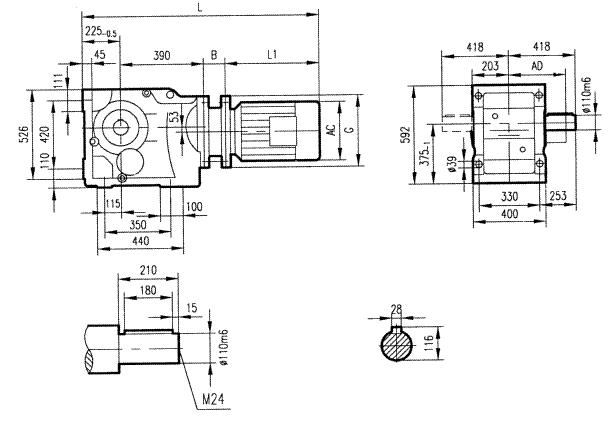

GK127型斜齒輪弧齒錐齒輪減速電機安裝結構圖尺寸
法蘭聯接式（Y2標準電機）
|
電機機座號 |
132M |
160M |
160L |
180M |
180L |
200 |
225S |
225M |
250M |
280S |
280M |
|
AC |
275 |
330 |
330 |
380 |
380 |
420 |
470 |
470 |
510 |
580 |
580 |
|
AD |
210 |
255 |
255 |
280 |
280 |
305 |
335 |
335 |
370 |
410 |
410 |
|
B |
98.5 |
120 |
120 |
120 |
120 |
139 |
169 |
169 |
192.5 |
192.5 |
192.5 |
|
G |
300 |
350 |
350 |
350 |
350 |
400 |
450 |
450 |
550 |
550 |
550 |
|
L1 |
430 |
505 |
560 |
590 |
630 |
660 |
675 |
705 |
770 |
845 |
895 |
|
L |
1143.5 |
1240 |
1295 |
1325 |
1365 |
1414 |
1459 |
1489 |
1577.5 |
1652.5 |
1702.5 |
GK157型斜齒輪弧齒錐齒輪減速電機安裝結構圖尺寸
法蘭聯接式（Y2標準電機）
|
電機機座號 |
160M |
160L |
180M |
180L |
200 |
225S |
225M |
250M |
280S |
280M |
315S |
315M |
|
AC |
330 |
330 |
380 |
380 |
420 |
470 |
470 |
510 |
580 |
580 |
645 |
645 |
|
AD |
255 |
255 |
280 |
280 |
305 |
335 |
335 |
370 |
410 |
410 |
530 |
530 |
|
B |
115 |
115 |
115 |
115 |
160 |
170 |
170 |
192.5 |
192.5 |
192.5 |
260 |
260 |
|
G |
350 |
350 |
350 |
350 |
400 |
450 |
450 |
550 |
550 |
550 |
660 |
660 |
|
L1 |
505 |
560 |
590 |
630 |
660 |
675 |
705 |
770 |
845 |
895 |
1100 |
1130 |
|
L |
1326 |
1381 |
1411 |
1451 |
1526 |
1551 |
1581 |
1668.5 |
1743.5 |
1793.5 |
2066 |
2096 |
GKA37型斜齒輪弧齒錐齒輪減速電機安裝結構圖尺寸
法蘭聯接式（Y2標準電機）
|
電機機座號 |
63 |
71 |
80 |
90S |
90L |
100L |
|
|
|
|
AC |
130 |
145 |
175 |
195 |
195 |
215 |
|
|
|
|
AD |
70 |
80 |
145 |
155 |
155 |
180 |
|
|
|
|
B |
45 |
50.5 |
60.5 |
60.5 |
60.5 |
85.5 |
|
|
|
|
G |
140 |
160 |
200 |
200 |
200 |
250 |
|
|
|
|
L1 |
207 |
225 |
255 |
270 |
295 |
325 |
|
|
|
|
L |
462 |
485.5 |
525.5 |
540.5 |
565.5 |
620.5 |
|
|
|
注：機座80，90，100L超過底座。
GKA47型斜齒輪弧齒錐齒輪減速電機安裝結構圖尺寸
法蘭聯接式（Y2標準電機）
|
電機機座號 |
63 |
71 |
80 |
90S |
90L |
100L |
|
|
|
|
AC |
130 |
145 |
175 |
195 |
195 |
215 |
|
|
|
|
AD |
70 |
80 |
145 |
155 |
155 |
180 |
|
|
|
|
B |
44.5 |
50 |
69 |
69 |
69 |
81 |
|
|
|
|
G |
140 |
160 |
200 |
200 |
200 |
250 |
|
|
|
|
L1 |
207 |
225 |
255 |
270 |
295 |
325 |
|
|
|
|
L |
494.5 |
518 |
567 |
582 |
607 |
649 |
|
|
|
注：機座100L超過底座。
GKA57型斜齒輪弧齒錐齒輪減速電機安裝結構圖尺寸
法蘭聯接式（Y2標準電機）
|
電機機座號 |
63 |
71 |
80 |
90S |
90L |
100L |
112M |
|
|
|
AC |
130 |
145 |
175 |
195 |
195 |
215 |
240 |
|
|
|
AD |
70 |
80 |
145 |
155 |
155 |
180 |
190 |
|
|
|
B |
44.5 |
50 |
69 |
69 |
69 |
81 |
81 |
|
|
|
G |
140 |
160 |
200 |
200 |
200 |
250 |
250 |
|
|
|
L1 |
207 |
225 |
255 |
270 |
295 |
325 |
340 |
|
|
|
L |
520.5 |
544 |
693 |
608 |
633 |
675 |
690 |
|
|
注：機座100L，112M超過底座。
GKA67型斜齒輪弧齒錐齒輪減速電機安裝結構圖尺寸
法蘭聯接式（Y2標準電機）
|
電機機座號 |
63 |
71 |
80 |
90S |
90L |
100L |
112M |
132S |
|
|
|
AC |
130 |
145 |
175 |
195 |
195 |
215 |
240 |
275 |
|
|
|
AD |
70 |
80 |
145 |
155 |
155 |
180 |
190 |
210 |
|
|
|
B |
44.5 |
50 |
69 |
69 |
69 |
81 |
81 |
93 |
|
|
|
G |
140 |
160 |
200 |
200 |
200 |
250 |
250 |
300 |
|
|
|
L1 |
207 |
225 |
255 |
270 |
295 |
325 |
340 |
390 |
|
|
|
L |
525.5 |
549 |
598 |
613 |
638 |
680 |
685 |
757 |
|
|
注：機座100L，112M，132S超過底座。
