一、概述

YZRE系列起重及冶金用饒線轉子制動三相異步電動機由系列電動機和制動器兩部分組成，YZRE系列電動機部分符合JB/T2027—1993《YZR系列系列起重及饒線轉子三相異步電動機技術條件》。該YZRE系列電動機將驅動和制動兩種功能集于一體，具有過載能力

大和機械強度高、制動力矩可調、結構緊湊、控制方便、使用維修簡單等特點，適用于短時或斷續運行、頻繁起動、制動，有過負載的起重及冶金機械設備上作平移或起升機構的驅動和制動用。

使用條件冷卻介質溫度不超過40℃（F級絕緣電動機）或60℃（H級絕緣電動機）；海拔不超過1000m；月平均溫度為25℃時，最大空氣相對溫度為90%；YZRE-TH為用于溫?zé)釒夂颦h(huán)境的派生產品，除前兩條規定的條件外，并能在25℃時，最大空氣相對溫度為95%；有凝露和霉菌的環境條件下正常運行。

電動機的工作制按GB755《電機基本技術要求》的規定，分為S2、S3、S4、S5等類型，并以40%負載持續率的S3工作制為基準工作制。

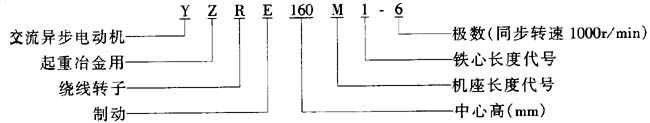

型號說明：

YZRE系列起重及冶金用繞線轉子制凍三相異步電動機特點

二、結構簡介

YZRS系列電動機由YZR系列電動機和制動器兩部分組成，制動器作為電動機的一個部件裝在電機的非軸伸端，設計時基本保留了YZR系列電動機的結構型式，使該系列電機具有較高的通用性和標準化水平。

電動機的防護等級，一般環境用IP44，冶金環境用IP54，制動器均為IP23。

電動機冷卻方法，機座號H112～132為IC0041，H160～250為IC0141。

YZRE系列起重及冶金用繞線轉子制凍三相異步電動機技術數據

型號	同步轉速/（r/min）									額定靜態 制動力矩/ （N·m）
	1500			1000			750			額定靜態 制動力矩/ （N·m）
	功率 /KW	轉動慣量（kg·m²）	轉子繞組開路電壓 /V	功率 /KW	轉動慣量 /（kg·m²）	轉子繞組開路電壓 /V	功率 /KW	轉動慣量 /（kg·m²）	轉子繞組開路電壓/V	平移用	起升用
YZRE112M1 YZRE112M2 YZRE112M3 YZRE132M1 YZRE132M2 YZRE160M1 YZRE160M2 YZRE160L YZRE180L YZRE200L YZRE225M YZRE250M1 YZRE250M2	0.75 1.5 2.2 3.7 5.5 7.5 11 15 22 — — — —	0.031 0.033 0.035 0.07 0.08 0.15 0.18 0.22 0.40 — — — —	100 100 132 187 139 185 252 218 250 — — — —	— — 1.5 2.2 3.7 5.5 7.5 11 15 22 30 37 45	— — 0.04 0.07 0.08 0.15 0.18 0.22 0.40 0.7 0.86 1.55 1.82	— — 100 132 185 138 185 250 218 200 250 250 290	— — — — — — — 7.5 11 15 22 30 37	— — — — — — — 0.22 0.40 0.70 0.86 1.55 1.82	— — — — — — — 205 172 178 232 272 335	5.5 10 15 30 40 75 75 110 150 220 300 400 400	— — 30 45 75 110 150 220 300 440 600 800 800

YZRE系列起重及冶金用繞線轉子制凍三相異步電動機外形尺寸

機座號（中心高） H	A	B	C	D	D1	E	E1	F	G	K	螺栓直徑	AB	AC	BB	HD	L
112M	190	140	70	32	—	80	—	10	27	12	M10 1	250	245	235	335	670
132M	216	178	89	38		80		10	33	12	M10 1	275	285	260	365	730
160M	254	210	108	48		110 1		14	42.5 1	15	M12	320	325	290	425	875
160L	254	254	108	48					42.5 1			320	325	335	425	920
180L	279	279	121	55			82		19.9			360	360	380	465	1010
200L	318	305	133	60		140	82	16	21.4	19	M16	405	405	400	510	1110
225M	356	311	149	65		140	105	16	23.9	19	M16	455	430	410	545	1370
250M	406	349	168	70		140	105	18	25.4	24	M20	515	480	510	605	1680

表3 IM3001、IM3003 臥式安裝，機座不帶底腳，端蓋有凸緣的電動機（單位；mm）

機座號	凸緣號	D	D1	E	E1	F	G	M	N	P	S	螺栓直徑	孔數 （個）	AD	L
112M	FF215	32	—	80	—	10	27	215	180	250	15	M12	4	220	670
132M	FF265	38		80		10	33	265	230	300	15	M12		220	730
160M	FF300	55		110		14	42.5	300	250	350	19	M16		220	905
160L							42.5							220	950
180L			M36×3		82		19.9							280	1020

表4 IM3011、IM3013立式安裝、機座不帶底腳、端蓋有凸緣軸伸向下的電動機

（單位：mm）

機座號	凸緣號	D	D1	E	E1	F	G	M	N	P	S	螺栓直徑	孔數 （個）	AD	L
112M	FF215	32	—	80	—	10	27	215	180	250	15	M12	4	220	670
132M	FF265	38					33	265	230	300				230	730
160M	FF300	48		110		14	42.5	300	250	350	19	M16		260	905
160L															950
180L		55	M36×3		82		19.9							280	1020
200L	FF400	60	M42×3	140		16	21.4	400	350	450			8	320	1190
225M		65			105		23.9								1250
250M	FF500	70	M48×3			18	25.4	500	450	550				355	1750
