一、概述
YS系列電動機是一般用途的全封閉籠型三相異步電動機。具有效率高、性能好、結構簡單、運行可靠等優點。廣泛應用于小型機械傳動設備上如：小型機床、冶金、紡織、化工、醫療器械及日用電器等。
使用條件環境溫度不超過40℃；海拔不超過1000m；頻率為50HZ；電壓為380V；工作方式為連續（S1）。

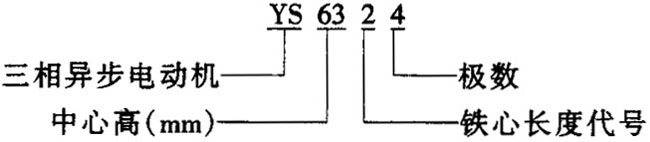

型號含義
二、結構簡介
YS系列電動機外殼防護等級為IP44，冷卻方法63及以上機座號為IC0141，56及以下機座號為IC0041。
采用E級或B級絕緣。接線盒置在電動機頂部，便于從四個方向接線。
安裝結構型式有IMB3、IMB5、IMB14、IMB35、IMV1、IMV3、IMV5、IMV6、IMV18、IMV19、IMV36等。
|
型號 |
功率
/W |
電流
/A |
電壓
/V |
頻率
/HZ |
轉速
/（r/min） |
效率
（%） |
功率
因數 |
堵轉轉矩 |
堵轉電流 |
最大轉矩 |
|
額定轉矩 |
額定電流 |
額定轉矩 | ||||||||
|
YS5612
YS5622
YS5614
YS5624
YS6312
YS6322
YS6314
YS6324
YS7112
YS7122
YS7114
YS7124
YS7116
YS7126
YS7118
YS7128
YS8012
YS8022
YS8014
YS8024
YS8016
YS8026
YS8018
YS8028
YS90S2
YS90L2
YS90S4
YS90L4
YS90S6
YS90L6
YS90S8
YS90L8 |
90
120
60
90
180
250
120
180
370
550
250
370
180
250
90
120
750
1100
550
750
370
550
180
250
1500
2200
1100
1500
750
1100
370
550 |
0.32
0.38
0.28
0.39
0.53/0.91
0.67/1.16
0.48/0.83
0.65/1.12
0.96/1.65
1.35/2.33
0.83/1.44
1.12/1.94
0.88/1.52
1.13/1.96
0.51/2.88
0.64/1.11
1.8/3.1
2.25/4.42
1.6/2.7
2/3.5
1.29/2.23
1.81/3.14
0.86/1.49
1.1/1.91
3.44/5.95
4.83/8.36
2.75/4.76
3.65/6.32
2.26/3.92
3.2/5.5
1.4/2.4
1.95/3.38 |
380
380
380
380
380/220
380/220
380/220
380/220
380/220
380/220
380/220
380/220
380/220
380/220
380/220
380/220
380/220
380/220
380/220
380/220
380/220
380/220
380/220
380/220
380/220
380/220
380/220
380/220
380/220
380/220
380/220
380/220 |
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50
50 |
2800
2800
1400
1400
2800
2800
1400
1400
2800
2800
1400
1400
910
910
700
700
2800
2800
1400
1400
910
910
700
670
2820
2820
1400
1400
915
920
675
670 |
62
67
56
58
69
72
60
64
73.5
75.5
67
69.5
59
63
49
52
76.5
77
373.5
75.5
68
71
58
62
78
80.5
78
79
73
74
68
69 |
0.68
0.71
0.58
0.61
0.75
0.78
0.63
0.66
0.80
0.82
0.68
0.72
0.63
0.64
0.55
0.55
0.85
0.85
0.73
0.75
0.64
0.65
0.55
0.56
0.85
0.86
0.78
0.79
0.69
0.71
0.60
0.62 |
2.3
2.3
2.4
2.4
2.3
2.3
2.4
2.4
2.3
2.3
2.4
2.4
2.0
2.0
1.8
1.8
2.2
2.2
2.4
2.3
2.0
2.0
1.8
1.8
2.2
2.0
2.3
2.3
2.0
2.0
1.8
1.8 |
6.0
6.0
6.0
6.0
6.0
6.0
6.0
6.0
6.0
6.0
6.0
6.0
5.5
5.5
4.5
4.5
6.0
7.0
6.0
6.0
5.5
5.5
4.5
4.5
7.0
7.0
6.5
6.5
5.5
6.0
4.5
4.5 |
2.4
2.4
2.4
2.4
2.4
2.4
2.4
2.4
2.4
2.4
2.4
2.4
2.0
2.0
1.9
1.9
2.4
2.4
2.4
2.4
2.0
2.0
1.9
1.9
2.4
2.4
2.4
2.4
2.1
2.1
1.9
1.9 |
YS系列三相異步電動機（H56～90mm）外形及安裝尺寸

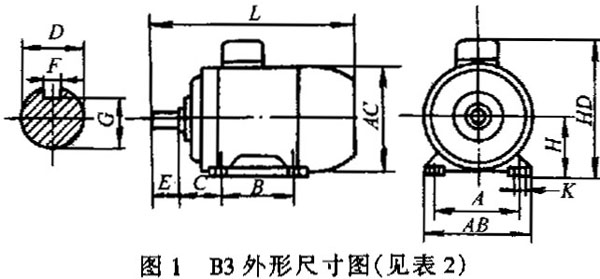

表2 B3電動機 （單位：mm）
|
機座號 |
A |
B |
C |
D |
E |
F |
G |
H |
K |
AB |
AC |
HD |
L |
|
56 |
90 |
71 |
36 |
9 |
20 |
3 |
7.2 |
56 |
5.8 |
115 |
120 |
135 |
170 |
|
63 |
100 |
80 |
40 |
11 |
23 |
4 |
8.5 |
63 |
7 |
130 |
130 |
165 |
230 |
|
71 |
112 |
90 |
45 |
14 |
30 |
5 |
11 |
71 |
7 |
145 |
180 |
180 |
255 |
|
80 |
125 |
100 |
50 |
19 |
40 |
6 |
15.5 |
80 |
10 |
160 |
165 |
200 |
295 |
|
90S |
140 |
56 |
24 |
50 |
8 |
20 |
90 |
10 |
180 |
185 |
220 |
310 | |
|
90L |
125 |
335 |

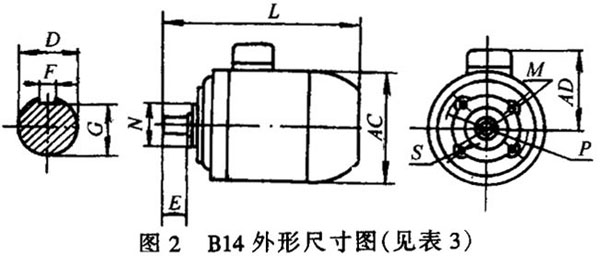

表3 B14電動機 （單位：mm）
|
機座號 |
D |
E |
F |
G |
M |
N |
P |
S |
AC |
AD |
L |
|
56 |
9 |
20 |
3 |
7.2 |
65 |
50 |
80 |
M5 |
120 |
110 |
170 |
|
63 |
11 |
23 |
4 |
8.5 |
75 |
60 |
90 |
M5 |
130 |
125 |
230 |
|
71 |
14 |
30 |
5 |
11 |
85 |
70 |
105 |
M6 |
145 |
140 |
255 |
|
80 |
19 |
40 |
6 |
15.5 |
100 |
80 |
120 |
M6 |
165 |
150 |
295 |
|
90S |
24 |
50 |
8 |
20 |
115 |
95 |
140 |
M8 |
185 |
160 |
310 |
|
90L |
335 |

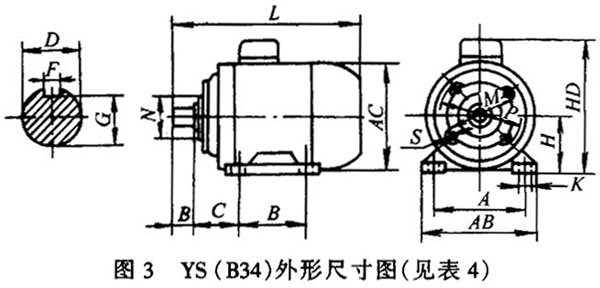

表4 B34電動機 （單位：mm）
|
機座號 |
A |
B |
C |
D |
E |
F |
G |
H |
K |
M |
N |
P |
S |
AB |
AC |
HD |
L |
|
56 |
90 |
71 |
36 |
9 |
20 |
3 |
7.2 |
56 |
5.8 |
65 |
50 |
80 |
M5 |
115 |
120 |
135 |
170 |
|
63 |
100 |
80 |
40 |
11 |
23 |
4 |
8.5 |
63 |
7 |
75 |
60 |
90 |
M5 |
130 |
130 |
165 |
230 |
|
71 |
112 |
90 |
45 |
14 |
30 |
5 |
11 |
71 |
7 |
85 |
70 |
105 |
M6 |
145 |
145 |
180 |
255 |
|
80 |
125 |
100 |
50 |
19 |
40 |
6 |
15.5 |
80 |
10 |
100 |
80 |
120 |
M6 |
160 |
165 |
200 |
295 |
|
90S |
140 |
56 |
24 |
50 |
8 |
20 |
90 |
10 |
115 |
95 |
140 |
M8 |
180 |
185 |
220 |
310 | |
|
90L |
125 |
335 |

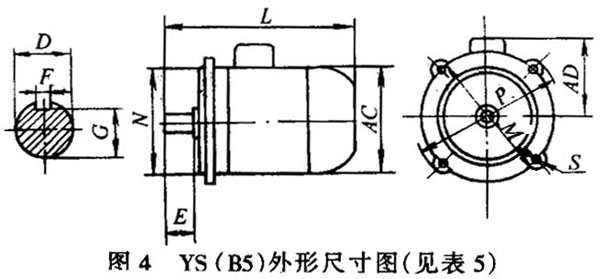

表5 B5電動機 （單位：mm）
|
機座號 |
D |
E |
F |
G |
M |
N |
P |
S |
AC |
AD |
L |
|
63 |
11 |
23 |
4 |
8.5 |
115 |
95 |
140 |
10 |
130 |
125 |
250 |
|
71 |
14 |
30 |
5 |
11 |
130 |
110 |
160 |
10 |
145 |
140 |
275 |
|
80 |
19 |
40 |
40 |
6 |
15.5 |
165 |
130 |
12 |
165 |
150 |
300 |
|
90S |
24 |
50 |
8 |
20 |
165 |
130 |
200 |
12 |
185 |
160 |
335 |
|
90L |
360 |

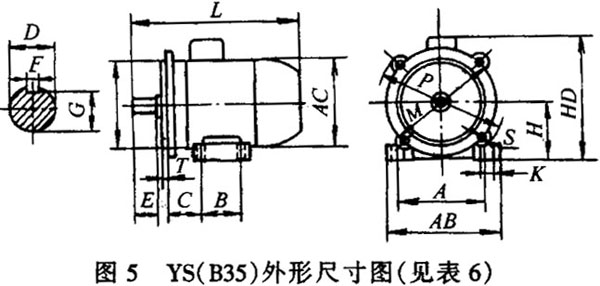

表6 B35電動機 （單位：mm）
|
機座號 |
A |
B |
C |
D |
E |
F |
G |
H |
K |
M |
N |
P |
S |
T |
AB |
AC |
HD |
L |
|
90S |
140 |
100 |
56 |
24 |
50 |
8 |
20 |
90 |
10 |
165 |
130 |
200 |
12 |
3.5 |
160 |
185 |
200 |
335 |
|
90L |
125 |
360 |
注：全表中R為凸緣配合面至軸伸肩的距離。
