YB系列電動機具有高效、節能、溫升裕度大、壽命長、性能好、噪聲低、振動小、隔爆性能好、可靠性高、使用維護方便等優點。

該電動機采用了我國國家標準和國際電工委員會標準。

電動機符合GB3836．1—1983《爆炸性環境用電氣設備  通用要求》和GB3836．2—1983《爆炸性環境用電氣設備  隔爆型電氣設備“d”》的規定。電動機隔爆結構和參數的設計參照了IEC79—1（1979）《電氣設備隔爆外殼的結構與試驗》和EN50018（1978）《爆炸性環境用電氣設備“d”》的規定。電動機制成隔爆型，適用于有爆炸性氣體混合物存在的場所。

“dⅠ”適用于甲烷或煤塵爆炸性混合物存在非采掘工作面的場所。

“dⅡAT4”適用于工廠用有ⅡA級T1、T2、T3和T4組爆炸性氣體混合物存在的場所。

“dⅡBT4”適用于工廠用有ⅡB級T1、T2、T3和T4組爆炸性氣體混合物存在的場所。

“dⅡCT4”適用于工廠用有ⅡC級T1、T2、T3和T4組爆炸性氣體混合物存在的場所。

本系列電動機主體外殼防護等級為IP44或IP54，接線盒為IP54。本系列電動機還可制成YB-TH濕熱帶型和YB-W戶外型。

使用條件  環境空氣溫度為隨季節而變化，但不超過40℃；海拔不超過1000m；頻率為50Hz；電壓為380V、660V或380/660V；工作方式為連續工作制（S1）。

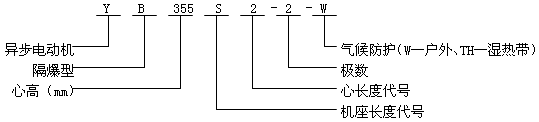

型號含義



       一、概述

YB系列隔爆型三相異步電動機為全封閉自扇冷籠型隔爆異步電動機，符合ZBK25002—1989標準。

該電動機具有高效、節能、裕度大及壽命長、性能好、噪聲低、振動小、可靠性能高等特點。

電動機的功率等級和安裝尺寸符合IEC72和DIN42673標準。該系列電動機防爆性能符合GB3836—1《爆炸性環境用防爆電器設備 通用要求》和GB3836—2《爆炸性環境用防爆電器設備 隔爆型電器設備“b”》的規定，也符合IEC79—1、BS5501、EN50014～50020和VDE0170/0171的規定。適用于有爆炸性氣體混合物存在的場所，制成隔爆型。防爆標制為Exd I、ExdⅡAT4。標志為Exd I電動機適合用于有甲烷或煤礦爆炸危險混合物存在的礦井中固定設備上。標志為ExdⅡAT4、ExdⅡBT4的電動機，適合用于含有爆炸性氣體級別為ⅡA、ⅡB、溫度組別為T1～T4的爆炸性混合性的場所，作一般傳動之用。

電動機可制成YB-TH濕熱帶型或YB-W戶外型電機。

1.YB系列電動機采用的隔爆標準

GB3836.1-1983《爆炸性用防爆電器設備通用要求》；

CB3836.2-1983《爆炸性環境用防爆電氣設備隔爆型電氣設備“d”》；

IEC79—1（1971）《電氣設備隔爆外殼結構和試驗》。

2.安裝尺寸和功率等級

IEC72（1971）《旋轉電機 安裝尺寸和功率等級 機座號56～400，凸緣號F55～1080》；

DIN42673《籠型轉子、表面冷卻、帶滾珠軸承的三相異步電動機標準尺寸和機座號與功率對應關系》。

外殼防護：

GB4942.1《電機外殼防護分級》；

IEC34—5《旋轉電機 外殼防護等級》；

DIN40050《電器設備的接觸防護》。

電機冷卻：

GB1993—1980《電機冷卻方法》；

BS4999《旋轉電機的一般要求》；

IEC34—6《旋轉電機 冷卻方法》。

3.YB系列電動機的工作條件

環境空氣溫度：隨季節而變化，但不超過40℃；

海拔：不超過1000m；

頻率：50H_Z

電壓：220V、380V、660V、220V/380V、380V/660V；

工作方式：連續（S1）；

起動方式：滿壓直接起動。H132及以上機座號選用6個接線端子及2個出現出的接線盒時，也可用Y—△起動器或電抗器起動；

傳動方式：可采用彈性聯軸器或正齒輪傳動；

電動機絕緣和溫升：絕緣等級F級，但溫升按B級考核，限值為80K（電阻法），軸承允許溫度不超過95℃（溫度計法）；

電動機的防護等級：主體外殼防護等級為IP44，也可制成IP54，接線盒為IP54；冷卻方法：IC0141。

4.YB系列電動機適合用于長期或暫時有爆炸性混合物存在的場所類別

Ⅰ類：dⅠ，適用于有甲烷或煤塵爆炸危險性混合物存在的煤礦井下非采掘工作面用電氣設備；

Ⅱ類：適用于工廠用電設備；

dⅡAT4適用于ⅡA、ⅡB級，T1、T2、T3、T4組爆炸危險性混合物存在的場所；對于dⅡCT4防爆等級的電動機也可按協議供貨。

5.YB系列電動機出線盒根據進線方式分橡套電纜和鋼布線兩種，按不同的起動要求分別制成一個或兩個進線口，共11種類型，其代號含義如表1所示，T07、T11分別是T04、T08的派生型式，各增加三個銅鋁接頭。

表1

型號含義

        二、結構簡介

1.YB系列電動機的安裝結構及適用范圍，見表2。

B3：機座帶底腳，端蓋無凸緣。

B5：機做不帶底腳，端蓋有凸緣。

B35：機座帶底腳，端蓋帶凸緣。

V1：機座不帶底腳，端蓋有凸緣，立式安裝。

表2

2.電機各部分結構特點

外殼：機座（H80～280）、端蓋、軸承蓋均用高強度灰鑄鐵制成，具有足夠的機械強度。

機座外表面鑄有軸向散熱片，有利于通風散熱。此外，H315機座為鋼板焊接結構。

定子：繞組經浸烘處理，具有良好的電氣、機械、防潮和熱穩定的性能。

轉子：轉軸采用優質鋼制成，轉子經校動平衡，運轉平穩。

接線盒：外殼防護等級為IP54，位于電動機的頂部，可以左右進線盒，內有較大空腔，便于接線。進線方式分像電纜和鋼管布線兩種，按不同起動要求，分別制成一個進線口，可適用于電動機直接起動；雙進線口可適用于Y—△起動。接線盒空腔與機座主空腔之間采用螺紋隔爆結構。接線盒座與接線斗之間配備了一個連通節，密封用橡膠墊安置在里面，用戶檢修時，不必拆下橡膠墊，并確保電機的隔爆性能。另外，改變連通節的安裝方法，可使接線斗成下垂或水平方向。根據用戶需要，接線盒可以設計三個接線柱和六個接線柱。盒內配有接地端子，安全可靠。

風扇：鑄鋁合金制成，風扇與軸用鍵配合。

風罩：采用小方孔鋼板結構，外形美觀只需卸去連通節，因而保護橡膠，剛性好，防護等級為IP20。

軸承：采用電機專用軸承，機座號132及以下，軸伸端為全封閉軸承，軸承牌號詳見表7。

表3 機座號與功率和同步轉速的對應關系

表4 接線盒用的鋼管布線及其出線口螺紋

表5 YB系列電動機噪聲不超過該表數值

注：1.噪聲容差為+3dB（A）。

2.對電動機的噪聲限值一般按2級供貨，如要求按1級供貨須在定貨合同中注明。

表6 電動機在空載時側得的振動速度有效值不超過該表數值

表7 軸承牌號

表8 YB系列電動機性能指標





   表9                    （單位：mm）

 表10                   （單位：mm）

                                                                                   （續）

表11                   （單位：mm）

注：1.括號內尺寸只適用于V1安裝結構。

     2.公差尺寸參見B3安裝結構的數據。
