1 工作條件

QJ-L型減速器的工作條件與QJ型減速器相同。

2 型式

1) 結構型式 QJ-L型減速器為三級立式帶底座減速器。QJ-L280以上減速器，加裝強迫潤滑系統(tǒng)。

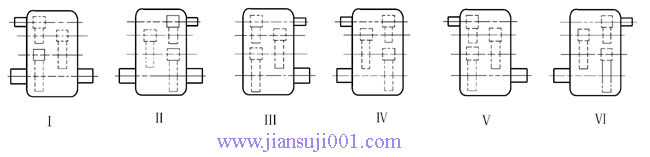

2) 裝配型式 QJ-L型減速器共有六種裝配型式，見下圖。

型號

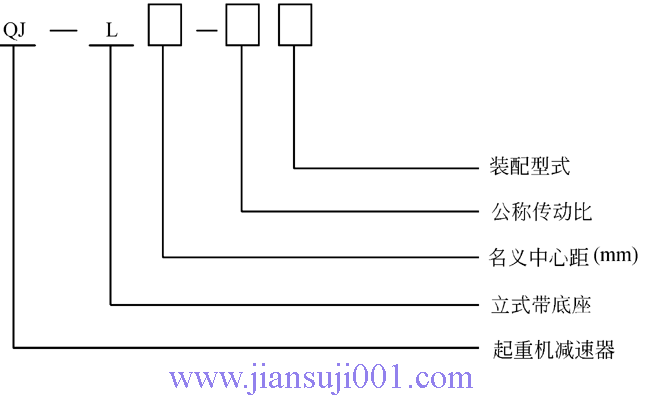

QJ-L型起重機立式減速器型號標記(JB/T8905.3-1999)

標記示例

起重機立式減速器，名義中心距為200 mm，公稱傳動比為40，裝配型式為第Ⅲ種，標記為：

減速器QJ-L 200-40Ⅲ

主要技術參數

1) 中心距 QJ-L型減速器的中心距見下表1。

2) 傳動比 QJ-L型減速器的傳動比見下表2。

QJ-L型減速器的中心距 (mm)

減速器型號	QJ-L140	QJ-L170	QJ-L200	QJ-L236	QJ-L280	QJ-L335	QJ-L400
低速級a₁	140	170	200	236	280	335	400
中速級a₂	100	118	140	170	200	236	280
高速級a₃	71	85	100	118	140	170	200

QJ-L型減速器的公稱傳動比和實際傳動比

規(guī)格	公稱傳動比
	16	18	20	22.4	25	28	31.5	35.5	40	45	50	56	63	71	80	90	100
	實際傳動比
140	15.57	17.92	19.96	23.13	24.46	28.59	32.15	35.83	40.30	45.72	49.26	55.20	63.09	68.25	78.00	90.88	103.87
170	15.82	17.86	19.95	22.64	25.44	27.78	31.45	35.22	39.87	43.34	49.21	56.39	64.04	72.06	81.82	89.29	101.39
200	15.78	18.10	20.22	22.23	24.98	27.57	31.21	35.99	40.75	44.03	49.95	55.73	63.22	68.12	77.28	86.10	97.67
236	15.68	18.07	20.21	22.28	25.09	27.77	31.53	34.37	41.13	43.95	50.21	53.36	64.92	71.00	81.11	85.83	98.05
280	16.51	18.19	20.26	22.39	23.69	27.72	31.18	34.83	39.15	44.41	50.76	53.69	61.36	71.84	82.11	90.04	102.91
335	15.70	17.98	20.20	22.18	25.11	27.64	31.58	35.76	40.00	45.70	48.76	58.43	62.35	72.82	83.19	93.75	100.04
400	15.78	18.10	20.22	22.23	24.98	27.57	31.21	36.00	40.75	44.03	49.95	55.73	63.22	68.12	77.28	86.10	97.67

QJ-L型減速器的外形尺寸和安裝尺寸JB/T8905.3-1999

QJ-L型減速器的外形尺寸和安裝尺寸

QJ-L型減速器外形尺寸和安裝尺寸 (mm)

型號	中心距				主動軸					轉動軸					外型尺寸
型號	a₁	a₂	a₃	a₀₃	d	l₁	N	b₁	t₁	D	l₂	K	b₂	t₂	H	B	L	L₀	N₀	N₂
QJ-L140	140	100	71	311	20	50	120	6	22.5	48	82	130	14	51.5	300	190	558	167	103	107
QJ-L170	170	118	85	375	25	50	135	8	28	55	82	150	16	59	355	215	650	192	115	120
QJ-L200	200	140	100	440	28	60	180	8	31	65	105	175	18	69	405	250	747	217	133	137
QJ-L236	236	170	118	524	35	80	210	10	38	80	130	200	22	85	475	300	894	260	158	164
QJ-L280	280	200	140	620	40	110	235	12	43	90	130	220	25	95	557	340	1035	295	277	211
QJ-L335	335	236	170	741	45	110	255	14	48.5	110	165	260	28	116	654	400	1243	357	307	241
QJ-L400	400	280	200	880	55	110	285	16	59	130	200	310	32	137	778	490	1443	412	352	286

型號	安裝尺寸															重量 /kg
型號	H₀	A	S	S₁	S₂	S₃	B₁	B₂	B₃	L₁	L₂	L₃	C	d₁	孔數n	重量 /kg
QJ-L140	138	260	185	30	0	170	245	60	30	30	80	80	20	21	4	77
QJ-L170	168	290	205	35	0	205	265	60	30	25	110	110	25	21	4	112
QJ-L200	193	340	235	40	0	240	295	60	30	30	120	120	25	21	4	165
QJ-L236	230	405	270	55	55	290	330	60	30	30	180	120	30	21	6	249
QJ-L280	265	480	320	60	60	340	400	80	40	40	195	120	30	25	6	364
QJ-L335	315	550	365	60	60	410	445	80	40	40	200	120	35	25	6	647
QJ-L400	380	680	430	70	70	510	520	90	45	50	240	140	40	31	6	1048

QJ-L型減速器的承載能力(工作別M5)

輸入軸轉速/ (r/min)	名義中心距/mm	輸出轉矩/ N·m	公稱傳動比
			16.0	18.0	20.0	22.4	25.0	28.0	31.5	35.5	40.0	45.0	50.0	56.0	63.0	71.0	80.0	90.0	100.0
			高速軸許用功率/kW
600	140	820	3.1	2.7	2.5	2.2	2.0	1.8	1.6	1.4	1.2	1.1	0.98	0.87	0.78	0.69	0.61	0.54	0.52
	170	1360	5.1	4.5	4.1	3.6	3.3	2.9	2.6	2.3	2.0	1.8	1.6	1.5	1.3	1.1	1.0	0.90	0.81
	200	2650	9.9	8.8	7.9	7.1	6.3	5.7	5.0	4.5	4.0	3.5	3.2	2.8	2.5	2.2	2.0	1.8	1.6
	236	4500	16.7	14.9	13.4	11.9	10.7	9.5	8.5	7.5	6.7	5.9	5.3	4.8	4.2	3.7	3.3	2.9	2.6
	280	7500	27.9	24.8	22.3	19.9	17.9	15.9	14.2	12.6	11.1	9.9	8.9	7.9	7.1	6.3	5.6	4.9	4.4
	335	12500	46.6	41.4	37.3	33.3	29.8	26.6	23.6	21.0	18.6	16.5	14.9	13.3	11.8	10.5	9.3	8.2	7.4
	400	21200	79.0	70.3	63.2	56.4	50.6	45.2	40.1	35.6	31.6	28.1	25.3	22.6	20.0	17.8	15.8	14.0	12.6
750	140	820	3.8	3.4	3.1	2.7	2.4	2.2	1.9	1.7	1.5	1.4	1.2	1.1	0.97	0.86	0.76	0.68	0.61
	170	1360	6.3	5.6	5.1	4.5	4.0	3.6	3.2	2.9	2.5	2.3	2.0	1.8	1.6	1.4	1.3	1.1	1.0
	200	2650	12.3	11.0	9.9	8.8	7.9	7.0	6.3	5.6	4.9	4.4	3.9	3.5	3.1	2.8	2.5	2.2	2.0
	236	4500	20.9	18.5	16.7	14.9	13.3	11.9	10.6	9.4	8.3	7.4	6.6	5.9	5.3	4.7	4.1	3.7	3.3
	280	7500	34.8	30.9	27.8	24.9	22.3	19.9	17.7	15.7	13.9	12.3	11.1	9.9	8.8	7.8	6.9	6.2	5.5
	335	12500	58.0	51.6	46.4	41.4	37.1	33.1	29.5	26.1	23.2	20.6	18.5	16.6	14.7	13.0	11.6	10.3	9.2
	400	21200	98.5	87.5	78.8	70.3	63.0	56.3	50.0	44.4	39.4	35.0	31.5	28.1	25.0	22.2	19.7	17.5	15.7
1000	140	820	5.1	4.5	4.1	3.6	3.3	2.9	2.6	2.3	2.0	1.8	1.6	1.5	1.3	1.2	1.0	0.91	0.82
	170	1360	8.5	7.5	6.8	6.0	5.4	4.8	4.3	3.8	3.4	3.0	2.7	2.4	2.2	1.9	1.7	1.5	1.4
	200	2650	16.5	14.7	13.2	11.8	10.6	9.4	8.4	7.4	6.6	5.9	5.3	4.7	4.2	3.7	3.3	2.9	2.6
	236	4500	28.0	24.8	22.3	19.9	17.9	15.9	14.2	12.6	11.1	9.9	8.9	7.9	7.1	6.3	5.6	4.9	4.4
	280	7500	46.6	41.4	37.3	33.3	29.8	26.6	23.6	21.0	18.6	16.5	14.9	13.3	11.8	10.5	9.3	8.2	7.4
	335	12500	77.7	69.0	62.1	55.5	49.7	44.4	39.4	35.0	31.0	27.6	24.8	22.2	19.7	17.5	15.5	13.8	12.4
	400	21200	131.8	117.1	105.4	94.1	84.3	75.3	66.9	59.4	52.7	46.8	42.1	37.6	33.4	29.7	26.3	23.4	21.0
1500	140	820	7.5	6.7	6.0	5.4	4.8	4.3	3.8	3.4	3.0	2.7	2.4	2.3	2.1	1.8	1.6	1.4	1.2
	170	1360	12.5	11.1	10.0	8.9	8.0	7.1	6.3	5.6	5.0	4.4	4.0	3.8	3.4	3.0	2.6	2.4	2.1
	200	2650	24.3	21.6	19.4	17.3	15.5	13.9	12.3	10.9	9.7	8.6	7.8	7.0	6.6	5.8	5.2	4.6	4.2
	236	4500	41.2	36.6	32.9	29.4	26.3	23.5	20.9	18.5	16.4	14.6	13.2	11.7	10.4	9.2	8.2	7.3	6.6
	280	7500	68.7	61.0	54.9	49.0	43.9	39.2	34.9	30.9	27.4	24.4	21.9	19.6	17.4	15.4	13.7	12.2	11.0
	335	12500	114.5	101.8	91.6	81.8	73.3	65.4	58.1	51.6	45.8	40.7	36.6	32.7	29.0	25.8	22.9	20.3	18.3
	400	21200	194.2	172.6	155.4	138.7	124.3	111.0	98.6	87.5	77.7	69.0	62.1	55.5	49.3	43.7	38.8	34.5	31.0

QJ-L型減速器的承載能力(連續(xù)型)

輸入軸轉速/ (r/min)	名義中心距/mm	輸出轉矩 /N·m	公稱傳動比
			16.0	18.0	20.0	22.4	25.0	28.0	31.5	35.5	40.0	45.0	50.0	56.0	63.0	71.0	80.0	90.0	100.0
			高速軸許用功率/kW
600	140	410	1.5	1.3	1.2	1.0	0.98	0.87	0.78	0.69	0.61	0.54	0.49	0.44	0.39	0.34	0.31	0.27	0.24
	170	680	2.5	2.2	2.0	1.8	1.6	1.4	1.2	1.1	1.0	0.90	0.81	0.72	0.64	0.57	0.51	0.45	0.41
	200	1325	4.9	4.3	3.9	3.5	3.1	2.8	2.5	2.2	1.9	1.7	1.5	1.4	1.2	1.1	0.99	0.88	0.79
	236	2250	8.3	7.4	6.7	6.0	5.3	4.8	4.2	3.7	3.3	2.9	2.6	2.4	2.1	1.8	1.6	1.4	1.3
	280	3750	13.9	12.4	11.1	9.9	8.9	7.9	7.1	6.3	5.6	4.9	4.4	4.0	3.5	3.1	2.8	2.4	2.2
	335	6250	23.3	20.7	18.6	16.6	14.9	13.3	11.8	10.5	9.3	8.2	7.4	6.6	5.9	5.2	4.6	4.1	3.7
	400	10600	39.5	35.1	31.6	28.2	25.3	22.6	20.0	17.8	15.8	14.0	12.6	11.3	10.0	8.9	7.9	7.0	6.3
750	140	410	1.9	1.6	1.5	1.3	1.2	1.0	0.97	0.86	0.76	0.68	0.61	0.54	0.48	0.43	0.38	0.34	0.30
	170	680	3.1	2.8	2.5	2.2	2.0	1.8	1.6	1.4	1.2	1.1	1.0	0.90	0.80	0.71	0.63	0.56	0.51
	200	1325	6.1	5.4	4.9	4.4	3.9	3.5	3.1	2.7	2.4	2.1	1.9	1.7	1.5	1.3	1.2	1.0	0.99
	236	2250	10.4	9.2	8.3	7.4	6.6	5.9	5.3	4.7	4.1	3.7	3.3	2.9	2.6	2.3	2.0	1.8	1.6
	280	3750	17.4	15.4	13.9	12.4	11.1	9.9	8.8	7.8	6.9	6.2	5.5	4.9	4.4	3.9	3.4	3.1	2.7
	335	6250	29.0	25.8	23.2	20.7	18.5	16.6	14.7	13.0	11.6	10.3	9.2	8.3	7.3	6.5	5.8	5.1	4.6
	400	10600	49.2	43.7	39.4	35.1	31.5	28.1	25.0	22.2	19.7	17.5	15.7	14.0	12.5	11.1	9.8	8.7	7.8
1000	140	410	2.5	2.2	2.0	1.8	1.6	1.4	1.2	1.1	1.0	0.91	0.82	0.73	0.65	0.57	0.51	0.45	0.41
	170	680	4.2	3.7	3.3	3.0	2.7	2.4	2.1	1.9	1.6	1.5	1.3	1.2	1.0	0.95	0.85	0.75	0.68
	200	1325	8.2	7.3	6.5	5.8	5.2	4.7	4.1	3.7	3.3	2.9	2.6	2.3	2.0	1.8	1.6	1.4	1.3
	236	2250	13.9	12.4	11.1	9.9	8.9	7.9	7.1	6.3	5.6	4.9	4.4	4.0	3.5	3.1	2.8	2.4	2.2
	280	3750	23.3	20.7	18.6	16.6	14.9	13.3	11.8	10.5	9.3	8.2	7.4	6.6	5.9	5.2	4.6	4.1	3.7
	335	6250	38.8	34.5	31.0	27.7	24.8	22.2	19.7	17.5	15.5	13.8	12.4	11.1	9.8	8.7	7.7	6.9	6.2
	400	10600	65.9	58.5	52.7	47.0	42.1	37.6	33.4	29.7	26.3	23.4	21.0	18.8	16.7	14.8	13.1	11.7	10.5
1500	140	410	3.7	3.3	3.0	2.6	2.4	2.1	1.9	1.6	1.5	1.3	1.2	1.0	0.95	0.85	0.75	0.67	0.60
	170	680	6.2	5.5	4.9	4.4	3.9	3.5	3.1	2.8	2.4	2.2	1.9	1.7	1.5	1.4	1.2	1.1	1.0
	200	1325	12.1	10.7	9.7	8.6	7.7	6.9	6.1	5.4	4.8	4.3	3.8	3.4	3.0	2.7	2.4	2.1	1.9
	236	2250	20.6	18.3	16.4	14.7	13.2	11.7	10.4	9.2	8.2	7.3	6.6	5.8	5.2	4.6	4.1	3.6	3.3
	280	3750	34.3	30.5	27.4	24.5	21.9	19.6	17.4	15.4	13.7	12.2	11.0	9.8	8.7	7.7	6.8	6.1	5.5
	335	6250	57.2	50.9	45.8	40.9	36.6	32.7	29.0	25.8	22.9	20.3	18.3	16.3	14.5	12.9	11.4	10.1	9.1
	400	10600	97.1	86.3	77.7	69.3	62.1	55.5	49.3	43.7	38.8	34.5	31.0	27.7	24.6	21.8	19.4	17.2	15.5

QJ-L型起重機立式減速器實體模型

點擊查看裝配型式一實體模型點擊查看裝配型式二實體模型

點擊查看裝配型式三實體模型點擊查看裝配型式四實體模型

點擊查看裝配型式五實體模型點擊查看裝配型式六實體模型

如初次打開請耐心等待安裝瀏覽插件

若安裝不成功請點擊下載eDrawings 2007瀏覽插件
