產品性能特點及應用范圍

CHC型齒輪連環少齒差減速器是我公司自主設計開發的新一代減速傳動裝置，該產品已獲兩項國家專利，專利號為：ZL 92 2 05148.8、ZL 200720084515.X該傳動裝置與傳統的減速器相比，其顯著特點在于輸出齒輪副的多齒同時進入嚙合區，使得傳動扭矩大大提高。該種減速器還具有傳動比大、承載能力大、抗過載能力強、荷重比大（荷重比系指減速器的承載能力與自重的比值）、結構緊湊、重量輕、傳動效率高、使用壽命長、維修方便、性能價格比高等特點。作為一種新型先進的傳動機構，CHC型齒輪連環少齒差減速器可廣泛應用于水利水電、起重運輸、冶金、礦山、建筑機械、石油、化工、國防工程、港口船舶、輕工等各大工業領域。該產品目前已形成系列產品，可替代行星齒輪減速器、擺線針輪減速器、圓柱齒輪減速器、蝸輪蝸桿減速器和三環減速器。

產品可使用的場合

卷?yè)P(yáng)啟閉機、起重機、提升機、高爐卷?yè)P(yáng)、轉爐傾翻、魚雷罐車、鋼水車、鋼渣車、鋼包回轉、中間罐車、翻灌機、爐底回轉、燒結機、拉矯機、破碎機、球團機、原盤給料機、結晶振動器、翻轉冷床、線材冷勾、焊接管組、打樁機、船舶用減速器、重載車輛

結構型式和傳動原理

減速器由兩部分組成：漸開線圓柱齒輪傳動的高速輕載部分和連環少齒差傳動低速重載部分，動力從高速輕載齒輪傳動系統輸入，通過高速小齒輪分流減速到中間過渡齒輪軸，傳遞扭矩到連環少齒差低速重載部分，連環內齒板兩偏心支撐軸同時輸入扭矩，帶動連環內齒板作平面連環往復運動，與連環內齒板內齒圈相嚙合的是多齒同時進入嚙合區的少齒差低速輸出外齒輪，通過少齒差傳動原理，輸出外齒輪軸將扭矩傳遞到工作機械，從而實現高速輕載到大速比低速重載的目的。其基本結構型式如圖1所示：

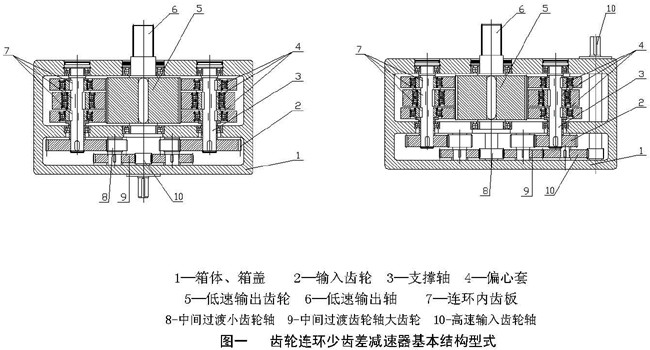

CHC型齒輪連環少齒差減速器結構型式和傳動原理

在少齒差內嚙合齒輪傳動中存在多齒同時嚙合現象，使齒輪總載荷有各齒對分擔，輪齒所承受的實際載荷會有大幅度降低。齒輪齒數越多，載荷集度越大，則同時進入嚙合的齒輪對數就越多，因此減速器的承載能力就越大。

裝配和安裝型式

減速器的基本安裝型式為底座式安裝，也可為法蘭安裝和三點力矩支撐孔安裝等。輸出軸和輸入軸的基本出軸型式有：平鍵輸入平鍵同側輸出、平鍵輸入平鍵異側輸出、平鍵輸入花鍵同側輸出、平鍵輸入花鍵異側輸出、平鍵輸入花鍵空心軸輸出等。減速器裝配型式分別用兩個阿拉伯?dāng)?shù)字（1、2）及英文大寫字母表示，數字1表示一端出軸（含花鍵空心軸輸出）、2表示兩端出軸。數字順序按軸的順序排列，其后拼音小寫字母為區分號。各種裝配型式表示如圖2所示：

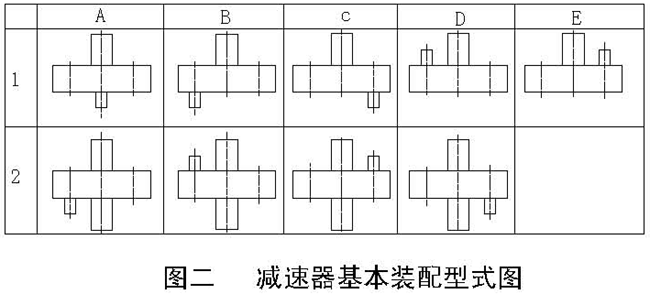

CHC型齒輪連環少齒差減速器裝配和安裝型式

減速器輸出軸軸伸型式：

1,H型：漸開線花鍵軸伸；

2,Y型：圓柱軸伸，單平鍵聯接；

3,K型：圓柱軸孔，平鍵套裝聯接；

4,K(H)型：漸開線花鍵軸孔，套裝聯接；

5,D型：軸伸與電動機直聯。

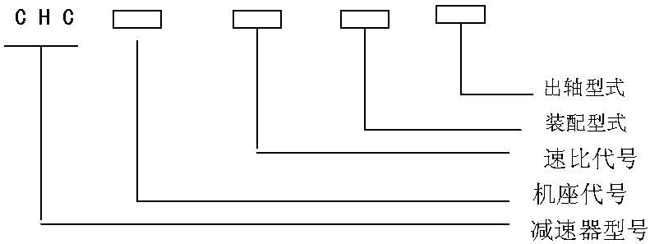

型號表示方法

型號表示方法示例：

機座代號為140（中心距為140mm），公稱傳動比為160,裝配型式為1A，軸伸型式均為漸開線花鍵軸伸的齒輪連環少齒差減速器標記為：

減速器 CHC140-160-1A-K。

減速器的承載能力

減速器輸入軸額定容許功率（kN）和輸出軸輸出扭矩(N.m)表

機座代號	輸入轉速r/min	輸出扭矩 KN.m	公稱傳動 比
			50	56	63	71	80	90	100	112	140	160	180	190	200	224	250	280	300	315	355
			輸入軸容許額定功率 P_N kW
100	1500	3.2	10.94	9.77	8.68	7.704	6.84	6.08	5.47	4.88	3.91	3.42	3.04	2.88	2.74	2.44	2.19	1.95	1.82	1.74	1.54
	1000		7.293	6.51	5.79	5.136	4.56	4.05	3.65	3.26	2.6	2.28	2.03	1.92	1.82	1.63	1.46	1.3	1.22	1.16	1.03
	750		5.47	4.88	4.34	3.852	3.42	3.04	2.74	2.44	1.95	1.71	1.52	1.44	1.37	1.22	1.09	0.98	0.91	0.87	0.77
125	1500	5.4	18.46	16.5	14.7	13	11.5	10.3	9.23	8.24	6.59	5.77	5.13	4.86	4.62	4.12	3.69	3.3	3.08	2.93	2.6
	1000		12.31	11	9.77	8.667	7.69	6.84	6.15	5.49	4.4	3.85	3.42	3.24	3.08	2.75	2.46	2.2	2.05	1.95	1.73
	750		9.231	8.24	7.33	6.501	5.77	5.13	4.62	4.12	3.3	2.88	2.56	2.43	2.31	2.06	1.85	1.65	1.54	1.47	1.3
140	1500	11.5	39.32	35.1	31.2	27.69	24.6	21.8	19.7	17.6	14	12.3	10.9	10.3	9.83	8.78	7.86	7.02	6.55	6.24	5.54
	1000		26.21	23.4	20.8	18.46	16.4	14.6	13.1	11.7	9.36	8.19	7.28	6.9	6.55	5.85	5.24	4.68	4.37	4.16	3.69
	750		19.66	17.6	15.6	13.84	12.3	10.9	9.83	8.78	7.02	6.14	5.46	5.17	4.91	4.39	3.93	3.51	3.28	3.12	2.77
170	1500	17.85	61.03	54.5	48.4	42.98	38.1	33.9	30.5	27.2	21.8	19.1	17	16.1	15.3	13.6	12.2	10.9	10.2	9.69	8.6
	1000		40.68	36.3	32.3	28.65	25.4	22.6	20.3	18.2	14.5	12.7	11.3	10.7	10.2	9.08	8.14	7.26	6.78	6.46	5.73
	750		30.51	27.2	24.2	21.49	19.1	17	15.3	13.6	10.9	9.54	8.48	8.03	7.63	6.81	6.1	5.45	5.09	4.84	4.3
235	1500	25.95	88.72	79.2	70.4	62.48	55.4	49.3	44.4	39.6	31.7	27.7	24.6	23.3	22.2	19.8	17.7	15.8	14.8	14.1	12.5
	1000		59.15	52.8	46.9	41.65	37	32.9	29.6	26.4	21.1	18.5	16.4	15.6	14.8	13.2	11.8	10.6	9.86	9.39	8.33
	750		44.36	39.6	35.2	31.24	27.7	24.6	22.2	19.8	15.8	13.9	12.3	11.7	11.1	9.9	8.87	7.92	7.39	7.04	6.25
280	1500	33.75	115.4	103	91.6	81.26	72.1	64.1	57.7	51.5	41.2	36.1	32.1	30.4	28.8	25.8	23.1	20.6	19.2	18.3	16.3
	1000		76.92	68.7	61.1	54.17	48.1	42.7	38.5	34.3	27.5	24	21.4	20.2	19.2	17.2	15.4	13.7	12.8	12.2	10.8
	750		57.69	51.5	45.8	40.63	36.1	32.1	28.8	25.8	20.6	18	16	15.2	14.4	12.9	11.5	10.3	9.62	9.16	8.13
335	1500	47.25	161.5	144	128	113.8	101	89.7	80.8	72.1	57.7	50.5	44.9	42.5	40.4	36.1	32.3	28.8	26.9	25.6	22.8
	1000		107.7	96.2	85.5	75.84	67.3	59.8	53.8	48.1	38.5	33.7	29.9	28.3	26.9	24	21.5	19.2	17.9	17.1	15.2
	750		80.77	72.1	64.1	56.88	50.5	44.9	40.4	36.1	28.8	25.2	22.4	21.3	20.2	18	16.2	14.4	13.5	12.8	11.4
400	1500	56.5	193.2	172	153	136	121	107	96.6	86.2	69	60.4	53.7	50.8	48.3	43.1	38.6	34.5	32.2	30.7	27.2
	1000		128.8	115	102	90.69	80.5	71.5	64.4	57.5	46	40.2	35.8	33.9	32.2	28.7	25.8	23	21.5	20.4	18.1
	750		96.58	86.2	76.7	68.01	60.4	53.7	48.3	43.1	34.5	30.2	26.8	25.4	24.1	21.6	19.3	17.2	16.1	15.3	13.6
450	1500	67.8	230.8	206	183	162.5	144	128	115	103	82.4	72.1	64.1	60.7	57.7	51.5	46.2	41.2	38.5	36.6	32.5
	1000		153.8	137	122	108.3	96.2	85.5	76.9	68.7	54.9	48.1	42.7	40.5	38.5	34.3	30.8	27.5	25.6	24.4	21.7
	750		115.4	103	91.6	81.26	72.1	64.1	57.7	51.5	41.2	36.1	32.1	30.4	28.8	25.8	23.1	20.6	19.2	18.3	16.3

機座代號	輸入轉速 r/min	輸出扭矩 KN.m	公稱傳動 比
			50	56	63	71	580	90	100	112	140	160	180	190	200	224	250	280	300	315	355
			輸入軸容許額定功率 P_N kW
500	1500	88.5	302.6	270	240	213.1	189	168	151	135	108	94.6	84	79.6	75.6	67.5	60.5	54	50.4	48	42.6
	1000		201.7	180	160	142	126	112	101	90	72	63	56	53.1	50.4	45	40.3	36	33.6	32	28.4
	960		151.3	135	120	106.5	94.6	84	75.6	67.5	54	47.3	42	39.8	37.8	33.8	30.3	27	25.2	24	21.3
560	1500	141.5	483.8	432	384	340.7	302	269	242	216	173	151	134	127	121	108	96.8	86.4	80.6	76.8	68.1
	1000		322.5	288	256	227.1	202	179	161	144	115	101	89.6	84.9	80.6	72	64.5	57.6	53.8	51.2	45.4
	750		241.9	216	192	170.3	151	134	121	108	86.4	75.6	67.2	63.7	60.5	54	48.4	43.2	40.3	38.4	34.1
630	1500	226.2	773.5	691	614	544.7	483	430	387	345	276	242	215	204	193	173	155	138	129	123	109
	1000		515.7	460	409	363.1	322	286	258	230	184	161	143	136	129	115	103	92.1	85.9	81.9	72.6
	750		386.8	345	307	272.4	242	215	193	173	138	121	107	102	96.7	86.3	77.4	69.1	64.5	61.4	54.5
750	1500	339.5	1161	1036	921	817.4	725	645	580	518	415	363	322	305	290	259	232	207	193	184	163
	1000		773.8	691	614	544.9	484	430	387	345	276	242	215	204	193	173	155	138	129	123	109
	750		580.3	518	461	408.7	363	322	290	259	207	181	161	153	145	130	116	104	96.7	92.1	81.7
800	1500	510	1744	1557	1384	1228	1090	969	872	778	623	545	484	459	436	389	349	311	291	277	246
	1000		1162	1038	923	818.6	726	646	581	519	415	363	323	306	291	259	232	208	194	185	164
	750		871.8	778	692	613.9	545	484	436	389	311	272	242	229	218	195	174	156	145	138	123
920	1500	710.5	2429	2169	1928	1711	1518	1349	1215	1084	868	759	675	639	607	542	486	434	405	386	342
	1000		1619	1446	1285	1140	1012	900	810	723	578	506	450	426	405	361	324	289	270	257	228
	750		1215	1084	964	855.3	759	675	607	542	434	380	337	320	304	271	243	217	202	193	171
1000	1500	926.5	3168	2828	2514	2231	1980	1760	1584	1414	1131	990	880	834	792	707	634	566	528	503	446
	1000		2112	1885	1676	1487	1320	1173	1056	943	754	660	587	556	528	471	422	377	352	335	297
	750		1584	1414	1257	1115	990	880	792	707	566	495	440	417	396	354	317	283	264	251	223

機座代號	輸入轉速 r/min	輸出扭矩 KN.m	公稱傳動 比
			400	450	500	560	630	710	800	900	1000	1125	1200	1315	1450	1500	1600	1800	1900	2000	2275
			輸入軸容許額定功率 P_N kW
100	1500	3.2	1.37	1.22	1.09	0.98	0.87	0.77	0.68	0.61	0.55	0.49	0.46	0.42	0.38	0.36	0.34	0.3	0.29	0.27	0.24
	1000		0.91	0.81	0.73	0.65	0.58	0.51	0.46	0.41	0.36	0.32	0.3	0.28	0.25	0.24	0.23	0.2	0.19	0.18	0.16
	750		0.68	0.61	0.55	0.49	0.43	0.39	0.34	0.3	0.27	0.24	0.23	0.21	0.19	0.18	0.17	0.15	0.14	0.14	0.12
125	1500	5.4	2.31	2.05	1.85	1.65	1.47	1.3	1.15	1.03	0.92	0.82	0.77	0.7	0.64	0.62	0.58	0.51	0.49	0.46	0.41
	1000		1.54	1.37	1.23	1.1	0.98	0.87	0.77	0.68	0.62	0.55	0.51	0.47	0.42	0.41	0.38	0.34	0.32	0.31	0.27
	750		1.15	1.03	0.92	0.82	0.73	0.65	0.58	0.51	0.46	0.41	0.38	0.35	0.32	0.31	0.29	0.26	0.24	0.23	0.2
140	1500	11.5	4.91	4.37	3.93	3.51	3.12	2.77	2.46	2.18	1.97	1.75	1.64	1.49	1.36	1.31	1.23	1.09	1.03	0.98	0.86
	1000		3.28	2.91	2.62	2.34	2.08	1.85	1.64	1.46	1.31	1.16	1.09	1	0.9	0.87	0.82	0.73	0.69	0.66	0.58
	750		2.46	2.18	1.97	1.76	1.56	1.38	1.23	1.09	0.98	0.87	0.82	0.75	0.68	0.66	0.61	0.55	0.52	0.49	0.43
170	1500	17.85	7.63	6.78	6.1	5.45	4.84	4.3	3.81	3.39	3.05	2.71	2.54	2.32	2.1	2.03	1.91	1.7	1.61	1.53	1.34
	1000		5.09	4.52	4.07	3.63	3.23	2.87	2.54	2.26	2.03	1.81	1.7	1.55	1.4	1.36	1.27	1.13	1.07	1.02	0.89
	750		3.81	3.39	3.05	2.72	2.42	2.15	1.91	1.7	1.53	1.36	1.27	1.16	1.05	1.02	0.95	0.85	0.8	0.76	0.67

7.96

機座代號	輸入轉速r/min	輸出扭矩 KN.m	公稱傳動 比
			400	450	500	560	630	710	800	900	1000	1125	1200	1315	1450	1500	1600	1800	1900	2000	2275
			輸入軸容許額定功率 PN kW
235	1500	25.95	11.1	9.86	8.87	7.92	7.04	6.25	5.54	4.93	4.44	3.94	3.7	3.37	3.06	2.96	2.77	2.46	2.33	2.22	1.95
	1000		7.39	6.57	5.91	5.28	4.69	4.17	3.7	3.29	2.96	2.63	2.46	2.25	2.04	1.97	1.85	1.64	1.56	1.48	1.3
	750		5.54	4.93	4.44	3.96	3.52	3.12	2.77	2.46	2.22	1.97	1.85	1.69	1.53	1.48	1.39	1.23	1.17	1.11	0.97
280	1500	33.75	14.4	12.8	11.5	10.3	9.16	8.13	7.21	6.41	5.77	5.13	4.81	4.39	3.98	3.85	3.61	3.21	3.04	2.88	2.54
	1000		9.62	8.55	7.69	6.87	6.11	5.42	4.81	4.27	3.85	3.42	3.21	2.92	2.65	2.56	2.4	2.14	2.02	1.92	1.69
	750		7.21	6.41	5.77	5.15	4.58	4.06	3.61	3.21	2.88	2.56	2.4	2.19	1.99	1.92	1.8	1.6	1.52	1.44	1.27
335	1500	47.25	20.2	17.9	16.2	14.4	12.8	11.4	10.1	8.97	8.08	7.18	6.73	6.14	5.57	5.38	5.05	4.49	4.25	4.04	3.55
	1000		13.5	12	10.8	9.62	8.55	7.58	6.73	5.98	5.38	4.79	4.49	4.09	3.71	3.59	3.37	2.99	2.83	2.69	2.37
	750		10.1	8.97	8.08	7.21	6.41	5.69	5.05	4.49	4.04	3.59	3.37	3.07	2.79	2.69	2.52	2.24	2.13	2.02	1.78
400	1500	56.5	24.1	21.5	19.3	17.2	15.3	13.6	12.1	10.7	9.66	8.58	8.05	7.34	6.66	6.44	6.04	5.37	5.08	4.83	4.25
	1000		16.1	14.3	12.9	11.5	10.2	9.07	8.05	7.15	6.44	5.72	5.37	4.9	4.44	4.29	4.02	3.58	3.39	3.22	2.83
	750		12.1	10.7	9.66	8.62	7.67	6.8	6.04	5.37	4.83	4.29	4.02	3.67	3.33	3.22	3.02	2.68	2.54	2.41	2.12
450	1500	67.8	28.8	25.6	23.1	20.6	18.3	16.3	14.4	12.8	11.5	10.3	9.62	8.77	7.69	7.21	6.41	6.07	5.77	5.07
	1000		19.2	17.1	15.4	13.7	12.2	10.8	9.62	8.55	7.69	6.84	6.41	5.85	5.31	5.13	4.81	4.27	4.05	3.85	3.38
	750		14.4	12.8	11.5	10.3	9.16	8.13	7.21	6.41	5.77	5.13	4.81	4.39	3.98	3.85	3.61	3.21	3.04	2.88	2.54
500	1500	88.5	37.8	33.6	30.3	27	24	21.3	18.9	16.8	15.1	13.4	12.6	11.5	10.4	10.1	9.46	8.4	7.96	7.56	6.65
	1000		25.2	22.4	20.2	18	16	14.2	12.6	11.2	10.1	8.96	8.4	7.67	6.96	6.72	6.3	5.6	5.31	5.04	4.43
	750		18.9	16.8	15.1	13.5	12	10.7	9.46	8.4	7.56	6.72	6.3	5.75	5.22	5.04	4.73	4.2	3.98	3.78	3.32
560	1500	141.5	60.5	53.8	48.4	43.2	38.4	34.1	30.2	26.9	24.2	21.5	20.2	18.4	16.7	16.1	15.1	13.4	12.7	12.1	10.6
	1000		40.3	35.8	32.3	28.8	25.6	22.7	20.2	17.9	16.1	14.3	13.4	12.3	11.1	10.8	10.1	8.96	8.49	8.06	7.09
	750		30.2	26.9	24.2	21.6	19.2	17	15.1	13.4	12.1	10.8	10.1	9.2	8.34	8.06	7.56	6.72	6.37	6.05	5.32
630	1500	226.2	96.7	85.9	77.4	69.1	61.4	54.5	48.3	43	38.7	34.4	32.2	29.4	26.7	25.8	24.2	21.5	20.4	19.3	17
	1000		64.5	57.3	51.6	46	40.9	36.3	32.2	28.6	25.8	22.9	21.5	19.6	17.8	17.2	16.1	14.3	13.6	12.9	11.3
	750		48.3	43	38.7	34.5	30.7	27.2	24.2	21.5	19.3	17.2	16.1	14.7	13.3	12.9	12.1	10.7	10.2	9.67	8.5
750	1500	339.5	145	129	116	104	92.1	81.7	72.5	64.5	58	51.6	48.4	44.1	40	38.7	36.3	32.2	30.5	29	25.5
	1000		96.7	86	77.4	69.1	61.4	54.5	48.4	43	38.7	34.4	32.2	29.4	26.7	25.8	24.2	21.5	20.4	19.3	17
	750		72.5	64.5	58	51.8	46.1	40.9	36.3	32.2	29	25.8	24.2	22.1	20	19.3	18.1	16.1	15.3	14.5	12.8
800	1500	510	218	194	174	156	138	123	109	96.9	87.2	77.5	72.6	66.3	60.1	58.1	54.5	48.4	45.9	43.6	38.3
	1000		145	129	116	104	92.3	81.9	72.6	64.6	58.1	51.7	48.4	44.2	40.1	38.7	36.3	32.3	30.6	29.1	25.5
	750		109	96.9	87.2	77.8	69.2	61.4	54.5	48.4	43.6	38.7	36.3	33.1	30.1	29.1	27.2	24.2	22.9	21.8	19.2
900	1500	710.5	304	270	243	217	193	171	152	135	121	108	101	92.4	83.8	81	75.9	67.5	63.9	60.7	53.4
	1000		202	180	162	145	129	114	101	90	81	72	67.5	61.6	55.8	54	50.6	45	42.6	40.5	35.6
	750		152	135	121	108	96.4	85.5	75.9	67.5	60.7	54	50.6	46.2	41.9	40.5	38	33.7	32	30.4	26.7
1000	1500	926.5	396	352	317	283	251	223	198	176	158	141	132	120	109	106	99	88	83.4	79.2	69.6
	1000		264	235	211	189	168	149	132	117	106	93.9	88	80.3	72.8	70.4	66	58.7	55.6	52.8	46.4
	750		198	176	158	141	126	112	99	88	79.2	70.4	66	60.2	54.6	52.8	49.5	44	41.7	39.6	34.8

說明：1，表中所列減速器的速比和承載能力均為標準系列;2，其它速比和承載能力的產品可根據用戶要求進行非標設計和制作,非標速比設計范圍可達2500～20000。

CHC型齒輪連環少齒差減速器安裝和外型尺寸

圖三減速器外形尺寸圖

表二減速器外形尺寸表

規 格	中心尺寸			輪廓尺寸			地腳螺栓								高速軸						質量
規 格	A	H0	H1	H	L	L5	d	n	p	L1	L2	L3	L4	L6	L1	B1	C1	D1	A0	T
100	100	100	100	200	350	220	14	6	18	300	130	260	20	180	42	8	31	28k6	125	120	95
125	125	125	125	250	420	280	14	8	20	400	180	360	20	240	58	10	35	32k6	165	150	175
140	140	140	90	270	600	320	18	12	24	600	135	540	30	260	58	10	41	38k6	265	170	250
170	170	170	100	330	720	350	24	12	28	700	155	620	40	270	82	12	45	42k6	300	185	420
235	235	235	130	470	820	400	24	12	30	800	180	720	40	320	82	14	51.5	48k6	350	210	630
280	280	280	150	560	900	460	26	14	32	860	152	760	50	360	82	16	59	55m6	380	240	820
335	335	335	180	670	1074	520	26	14	36	960	172	860	50	420	105	18	69	65m6	430	270	1025
400	400	400	200	800	1280	580	33	14	40	1070	190	950	60	460	105	20	74.5	70m6	480	300	1350
450	450	450	200	890	1400	630	33	16	45	1260	190	1140	60	510	105	20	79.5	75m8	580	325	1550
500	500	500	220	990	1500	680	33	16	50	1320	200	1200	60	560	130	22	85	80m6	600	350	2350
560	560	560	250	1030	1650	750	40	16	50	1420	210	1260	80	590	130	25	95	90m6	650	385	2600
630	630	630	300	1230	1800	820	40	16	60	1630	245	1470	80	660	165	28	106	100m6	750	420	4850
750	750	750	350	1330	2200	960	40	18	60	1850	240	1690	80	800	165	28	116	110m6	820	490	7500
800	800	800	350	1580	2400	1020	46	18	80	2020	260	1840	90	840	165	32	126	120m6	850	520	9500
900	900	900	400	1800	2600	1180	52	18	80	2200	290	2020	90	1000	200	32	137	130m6	1000	600	13000
1000	1000	1000	500	2000	2860	1240	52	20	80	2600	300	2410	90	1060	200	36	147	140m6	1200	635	19500

說明：1，表中所列減速器的外型尺寸均為標準系列產品的外型尺寸；

2，其余外型尺寸可根據用戶要求進行非標設計和制作。

3，隨著技術的不斷進步，本樣本有關參數可能有所變化，簽訂合同后按合同約定參數為準。

減速器的輸出軸軸伸型式及連接尺寸

表三減速器連接尺寸表

規 格	P型				H型
規 格	d0	l0	b0	t0	花鍵副參數(GB/T3478.1-1998)	da	la	d5	M	d6	l6	l7
100	75	140	20	79.5	INT/EXT31Z×2m×30P×6H/6h	64	110	40	6	55	23	12
125	80	170	22	85	INT/EXT27Z×3m×30P×6H/6h	84	130	50	6	70	27	12
140	90	170	25	95	INT/EXT30Z×3m×30P×6H/6h	93	130	60	8	80	30	16
170	100	210	28	106	INT/EXT35Z×3m×30P×6H/6h	108	165	70	8	90	30	16
235	120	210	32	127	INT/EXT35Z×3m×30P×6H/6h	108	165	70	8	90	30	16
280	130	250	32	137	INT/EXT35Z×4m×30P×6H/6h	144	200	80	10	120	40	20
335	150	250	36	158	INT/EXT30Z×5m×30P×6H/6h	155	200	100	10	140	45	20
400	160	300	40	169	INT/EXT35Z×5m×30P×6H/6h	180	240	135	12	160	50	24
450	170	300	40	179	INT/EXT35Z×5m×30P×6H/6h	180	240	135	12	160	50	24
500	180	300	45	190	INT/EXT35Z×6m×30P×6H/6h	216	280	160	16	190	55	32
560	200	350	45	210	INT/EXT30Z×8m×30P×6H/6h	248	280	180	16	220	60	32
630	220	350	50	231	INT/EXT30Z×8m×30P×6H/6h	248	280	180	20	220	60	40
750	250	410	56	262	INT/EXT35Z×8m×30P×6H/6h	288	330	210	20	250	70	40
800	280	470	63	292	INT/EXT35Z×8m×30P×6H/6h	288	380	210	24	250	70	48
900	300	470	70	314	INT/EXT30Z×10m×30P×6H/6h	310	380	220	24	280	75	48
1000	380	550	80	395	INT/EXT35Z×10m×30P×6H/6h	360	450	250	24	320	75	48

（一），選型說明

A，所選用的減速器必須滿足機械強度和熱平衡許用功率兩面的要求。

所選用的減速器容許額定功率P_N（表2）必須滿足：

P_C=K_AK_RP₂≤P_{N …}………………………………………(A1)

式中：P_C－－計算功率，單位為（kW）；

P₂－－工作機功率，單位為（kW）；

K_A－－使用系數，見表四；

K_R－－可靠度系數，見表五；

表四

原動機	每天工作小時	工作機載荷性質分類
原動機	每天工作小時	U均勻	M中等沖擊	H強烈沖擊
電動機 渦輪機 液壓馬達	≤　3 3～10 〉10	0.8 1 1.25	1 1.25 1.5	1.5 1.75 2

說明：減速器的載荷分類詳見附錄中的減速器載荷分類表。

表五

安全要求	一般（一般設備減速器時效，僅引起單機停機，且易更換配件）	較高（重要設備，減速器失效引起機組、生產機或全廠停產）	高（高安全要求，減速器失效引設備和人身事故）

可靠度系數	1.00	1.25	1.5

B，所選用的減速器熱功率P_t必須滿足：

P_CT=P₂K_WK_PK_T≤P_t

式中：P_CT－－計算熱功率，單位為（kW）；

P_t－－減速器容許熱功率，單位為（kW），數值見表六；

P₂－－工作機功率，單位為（kW）；

K_W－－運轉周期系數，數值見表七；

K_P－－功率利用系數，數值見表八；

K_T－－環境溫度系數，K_T＝80、（100-θ），θ為環境溫度，單位為（℃）；

表六

散熱冷卻條件	環境氣流速度 m/s	名義中心距
		100	125	140	170	235	280	335	400	450	500	560	630	750	800	900	1000
		減速器熱功率 Pt kW
狹小空間	>0.5	3.5	5	6.5	9.5	15	25	32	51	65	80	95	125	180	220	260	360
中、大型車間內	>1.4	4.5	6.8	9.5	14	25	32	45	72	92	115	140	175	255	310	390	510
室外	>3.7	7	10	12	18	35	45	60	105	130	160	195	250	270	360	560	750

說明：1，潤滑油采用工業齒輪油（GB／T5903-1995），許用最高油溫Tmax=80℃;

2，當工作功率大于許用功率時需采取冷卻措施，或者選用規格大一號的減速器；

表七

每小時運轉周期％	100	80	60	40	20
運轉周期系數K_W	1	0.94	0.86	0.74	0.56

表八功率利用系數K_P

功率利用率％	80-100	70	60	50	40
功率利用系數K_P	1	1.05	1.10	1.15	1.25

說明：功率利用率是指P2/Pt×100%。P2為實際負荷功率，Pt為減速器許用額定功率。

C，當減速器適用于起重機起升機構時，可按如下方法選�。�

根據GB／T 3811-1983中的規定，起重機各機構的工作級別分為M1～M8共八種。表一中給出的功率表是在工作級別為M5時的許用功率，若用于其他工作級別時，應按式（A2）進行折算：

P_Mi＝P_M6×1.12^(5-ⁱ⁾………………………………………(A2)

式中:

i—工作級別；

P_Mi—相當于Mi工作級別的功率值，單位為（kW）；

P_M5_——功率表中所列許用功率值,單位為（kW）。

由P_Mi選取相應的減速器，即機構的計算功率P_j≤P_Mi

根據起重機起升機構的載荷狀態和每天工作時間，確定綜合使用系數K，見表九，按下式選用減速器：

P_N＝P_j/K 或 T_N≥T_j/K………………………………………(A3)

式中：P_N --減速器的許用功率值，單位為（kW）；

P_j --起升機構的計算功率值，單位為（kW）；

T_N --減速器的許用轉矩值，單位為（N.m）；

T_j --起升機構的計算轉矩值，單位為（N.m）；

由P_N或T_N選取相應的減速器。

表九

載荷狀態	名義載荷譜系數	減速器平均每天工作時間
		≤1	＞1～2	＞2～4	＞4～8	＞8～16
		綜合使用系數K
Q1(輕)	0.125	1.4	1.25	1.12	1	0.9
Q2(中)	0.25	1.25	1.12	1	0.9	0.8
Q3(重)	0.5	1.12	1	0.9	0.8	0.71
Q4(特重)	1	1	0.9	0.8	0.71	0.63

減速器的最大許用尖峰載荷M_max為許用載荷的2～2.5倍，當按上述方法所選用的減速器，其實際尖峰載荷超過許用值時，可按P_max≤P_N 另選。

（二），選型舉例

一臺冷拉鋼用減速器，已知設備用電動機功率為N=15kW，轉速為n=750轉/分，設備計算功率為P₂=11.5 kW，公稱傳動比為250，每天工作8小時，環境溫度為50℃，每小時運轉周期100%，高安全要求。

按機械計算

P_C=K_AK_RP₂≤P_N 查表8、表9 K_A＝1 K_R ＝1.5 P₂＝10.5 kW

代入得 P_C=11.5X1.5X1=17.25 kW

查表2 P_N＝19 kW 故選用減速器規格型號為CHC050-250。

按許用熱功率校核：

P_CT=P₂K_WK_PK_T≤P_t 查表 K_T=80/(100-50)=1.6 K_W=1 K_P=1.1

P_CT=P₂ X1.6 X1 X1.1=20.24 kW<51 kW

符合要求。

Product list產品列表

Customer service在線客服

產品展示
