PF型行星齒輪減速機簡介（JB/T6120-1992）

PF型行星齒輪減速器（JB/T6120-1992）與ZZ、ZK型、ZJ型行星齒輪減速器結構是具有3個行星輪的“ZK-H”型漸開線行星齒輪減速器，具有體積小、質量軸、效率高、傳動平穩的優點。PF型行星齒輪減速器包括PBF型和PCF型兩種型式，各有6種裝配型式。適用于礦山、冶金、水泥、輕工、化工、能源、建材、起重、運輸?shù)葯C(jī)械設備。

工作條件：高速軸轉速不超過1500r/min；工作環境溫度為－40～45℃，低于8℃時需增設加熱裝置，高于35℃時需增設冷卻裝置。

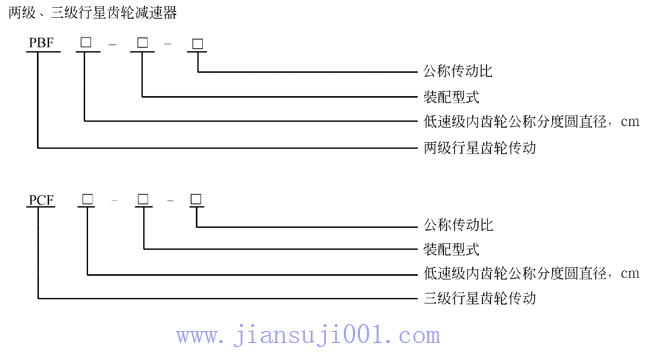

PF型行星齒輪減速機型號標記（JB/T6120-1992）

型號與標記

1.型號

（1）PBF型—二級行星齒輪傳動和二級行星齒輪傳動加一級普通平行軸傳動行星齒輪減速器。

（2）PCF型—三級行星齒輪傳動和三級行星齒輪傳動加一級普通平行軸傳動行星齒輪減速器。

2.標記

PF型行星齒輪減速機實體模型（JB/T6120-1992）

PBF56～PBF125型減速機

裝配型式一實體模型裝配型式二實體模型裝配型式三實體模型裝配型式四實體模型

PBF160型減速機

裝配型式一實體模型裝配型式二實體模型裝配型式三實體模型裝配型式四實體模型

PCF63型減速機

裝配型式一實體模型裝配型式二實體模型裝配型式三實體模型裝配型式四實體模型

如初次打開請耐心等待安裝瀏覽插件

若安裝不成功請點擊下載eDrawings 2007瀏覽插件

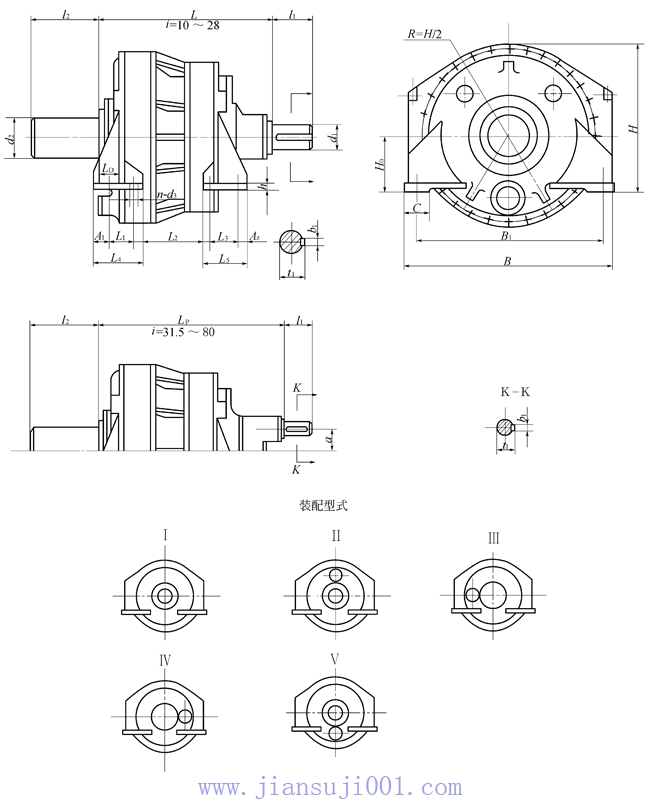

PBF56、 PBF80、 PBF100、 PBF125、型減速機主要尺寸（JB/T6120-1992）

PBF型減速器主要尺寸

PF型行星齒輪減速機（JB-T6120-1992）

PBF56型～PBF125型減速器主要尺寸 /mm

型號	外形尺寸及中心高						入軸尺寸
	外形尺寸及中心高						i=10～20				i=22.5～28				i=31.5～50
	L	L_P	B	H	H₀	a	d₁	t₁	b₁	l₁	d₁	t₁	b₁	l₁	d₁	t₁	b₁	l₁
PBF56	1050	1074	1020	950	480	180	125	132	32	200	95	100	25	155	85	90	22	155
PBF80	1500	1500	1400	1310	660	250	170	179	40	270	125	132	32	200	120	127	32	200
PBF100	1810	1795	1750	1615	815	320	210	221	50	335	160	169	40	260	150	158	36	250
PBF125	2265	2265	2170	2015	1015	400	270	280	63	435	200	210	45	320	180	190	45	300

型號	入軸尺寸				出軸尺寸				地腳尺寸									質量 m /kg
	i=63～80				出軸尺寸				地腳尺寸
	d₁	t₁	b₁	l₁	d₂	t₂	b₂	l₂	L_D	L₁	L₂	L₃	B₁	h	C	n	d₃
PBF56	60	64	18	100	200	20	60	340	60	690	230	170	880	50	300	6	39	2318
PBF80	78	83	22	125	270	27	81	430	70	915	320	205	1200	65	410	6	45	5819
PBF100	100	106	28	160	320	32	96	510	85	1110	400	225	1520	70	500	6	52	10031
PBF125	125	132	32	200	400	40	120	690	100	1370	500	270	1900	80	550	6	70	19385

PBF160型、PBF200型減速機主尺寸（JB/T6120-1992）

PBF型減速器主尺寸

PF型行星齒輪減速機（JB-T6120-1992）

PBF160型、PBF200型減速器主尺寸 /mm

型號	外形尺寸及中心高						入軸尺寸
	外形尺寸及中心高						i=10～20				i=22.5～28				i=31.5～50
	L	L_P	B	H	H₀	a	d₁	t₁	b₁	l₁	d₁	t₁	b₁	l₁	d₁	t₁	b₁	l₁
PBF160	2410	2515	2300	1960	500	450	340	355	80	510	340	355	80	510	260	272	56	420
PBF200	2595	2750	2800	2450	620	560	380	395	80	570	340	355	80	510	290	302	63	435

型號	入軸尺寸				出軸尺寸		地腳尺寸												質量 m/kg
	i=63～80				出軸尺寸		地腳尺寸
	d₁	t₁	b₁	l₁	d₂	l₂	L_D	L₁	L₂	L₃	L₄	L₅	A₁	A₂	B₁	C	d₃	h
PBF160	140	148	36	225	499.66	735	80	530	815	380	760	660	115	165	2040	250	78	80	22518
PBF200	180	190	45	280	615.8	920	85	600	960	400	850	700	125	175	2500	320	86	90	38373

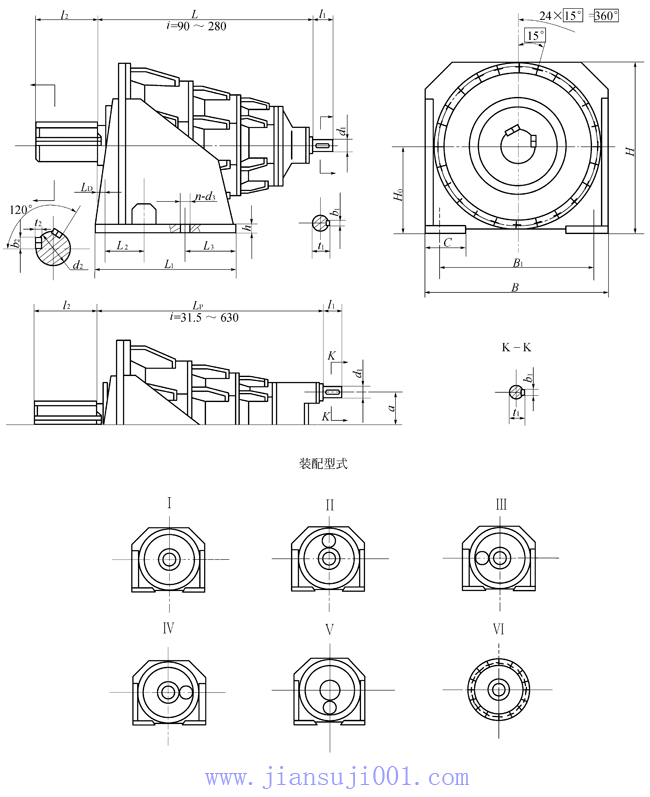

PCF63型減速機主要尺寸（JB/T6120-1992）

PCF63型減速器主要尺寸

PF型行星齒輪減速機（JB-T6120-1992）

PCF63型減速器主要尺寸 /mm

型號	外形尺寸及中心高						入軸尺寸
	外形尺寸及中心高						i=90～200				i=225～280				i=315～630
	L	L_P	B	H	H₀	a	d₁	t₁	b₁	l₁	d₁	t₁	b₁	l₁	d₁	t₁	b₁	l₁
PCF63	1153	1130	1100	1070	520	100	55	59	16	88	40	43	12	88	35	38	10	55

型號	出軸尺寸				地腳尺寸									質量 m/kg
型號	d₂	t₂	b₂	l₂	L_D	L₁	L₂	L₃	B₁	h	C	n	d₃	質量 m/kg
PCF63	200	20	60	340	60	795	240	255	940	60	320	6	39	2864

PF型行星齒輪減速機基本參數（JB/T6120-1992）

1.中心距

PBF型減速器中心距，PCF型減速器中心距。

PBF型減速器中心距 /mm

級別	中心距a
級別	PBF56	PBF80	PBF100	PBF125	PBF160	PBF200
低速行星級	184.0～206.0	163.0～295.2	334.0～370.0	422.0～463.4	541.3～589.2	680.6～736.0
高速行星級	132.0～169.0	185.6～231.9	235.5～292.2	291.0～370.0	371.7～463.4	472.2～589.2
平行軸級	180	250	320	400	450	560

PCF型減速器中心距 /mm

型號 PCF63	中心距
	低速級	中間級	高速級	平行軸級
	211.1	147.6～170.2	114.1～134.17	100

2.公稱傳動比

PBF、PCF型減速器公稱傳動比i_N。實際傳動比與公稱傳動比的相對誤差應不大于3%～5%。

公稱傳動比

型號	公稱傳動比i_N
PBF	10.0	11.2	12.5	14.0	16.0	18.0	20.0	22.4	25.0	28.0	31.5	35.5	40.0	45.0	50.0	56.0	63.0	71.0	80.0
PCF	90.0	100.0	112.0	125.0	140.0	160.0	180.0	200.0	224.0	250.0	280.0	315.0	355.0	400.0	450.0	500.0	560.0	630.0

PBF型減速機許用輸入功率（JB/T6120-1992）

PBF型減速器許用輸入功率

公稱傳動比i_N	輸入轉速 /r·min^-1	PBF型行星齒輪減速器
		56	80	100	125	160	200
		許用輸入功率P_P/kW
10	1500	1310	3267	—	—	—	—
	1000	873	2178	4367	8733	13404	26285
	750	655	1633	3275	6550	10052	19714
	600	524	1307	2620	5240	8042	15770
11.2	1500	1170	2917	—	—	—	—
	1000	781	1945	3899	7798	11968	23469
	750	585	1458	2124	5848	8976	17602
	600	468	1166	2339	4678	7181	14082
12.5	1500	1048	2614	—	—	—	—
	1000	699	1742	3493	6986	10723	21028
	750	524	1307	2620	5240	8042	15770
	600	419	1045	2096	4192	6433	11264
14	1500	936	2334	—	—	—	—
	1000	624	1556	3119	6238	9574	18775
	750	468	1167	2339	4678	7180	14080
	600	374	933	1871	3743	5744	11264
16	1500	819	2042	—	—	—	—
	1000	546	1361	2729	5458	8377	16428
	750	409	1021	2047	4094	6283	12320
	600	372	817	1637	3275	5026	9856
18	1500	728	1815	—	—	—	—
	1000	4850	1210	2426	4852	7446	14601
	750	364	907	1819	3639	5585	10951
	600	291	726	1455	2911	4468	8761
20	1500	655	1634	—	—	—	—
	1000	437	1089	2183	4367	6702	13142
	750	328	817	1638	3275	5026	9857
	600	262	654	1310	2620	4021	7886
22.4	1500	585	1458	—	—	—	—
	1000	390	972	1949	3899	5984	11734
	750	292	729	1462	2924	4488	8800
	600	233	583	1169	2339	3590	7040
25	1500	524	1307	—	—	—	—
	1000	349	871	1746	3494	5362	10514
	750	262	654	1310	2620	4021	7886
	600	210	523	1048	2096	3217	6309
28	1500	468	1167	—	—	—	—
	1000	312	778	1559	3119	4787	9387
	750	234	584	1170	2339	3590	7041
	600	187	467	936	1871	2872	5633
31.5	1500	416	1037	—	—	—	—
	1000	277	692	1386	2772	4255	8344
	750	208	519	1040	2079	3191	6257
	600	166	415	832	1663	2553	5007
35.5	1500	369	920	—	—	—	—
	1000	246	614	1230	2460	3776	7404
	750	184	461	923	1845	2832	5553
	600	148	368	738	1476	2266	4442
40	1500	327	817	—	—	—	—
	1000	218	544	1092	2183	3351	6571
	750	164	408	819	1637	2513	4928
	600	131	327	655	1310	2010	3942
45	1500	291	726	—	—	—	—
	1000	194	484	970	1941	2978	5841
	750	146	363	728	1455	2234	4380
	600	116	290	582	1164	1787	3504
50	1500	262	653	—	—	—	—
	1000	175	436	873	1747	2681	5257
	750	131	327	655	1310	2010	3942
	600	105	261	524	1048	1608	3154
56	1500	234	583	—	—	—	—
	1000	156	389	780	1559	2393	4693
	750	117	292	585	1170	1795	3520
	600	94	233	468	935	1436	2816
63	1500	208	519	—	—	—	—
	1000	138	346	693	1386	2128	4172
	750	104	260	520	1040	1596	3130
	600	83	208	416	832	1277	2504
71	1500	185	460	—	—	—	—
	1000	122	307	615	1230	1888	3702
	750	92	231	461	923	1416	2777
	600	74	185	369	738	1133	2222
80	1500	164	408	—	—	—	—
	1000	109	272	546	1092	1675	3285
	750	82	204	409	819	1257	2464
	600	65	163	327	655	1005	1971

PCF型減速機許用輸入功率（JB/T6120-1992）

PCF型減速器許用輸入功率

公稱傳動比i_N	輸入轉速 /r·min^-1	PCF63型許用輸入功率P_P/kW	公稱傳動比i_N	輸入轉速 /r·min^-1	PCF63型許用輸入功率P_P/kW	公稱傳動比i_N	輸入轉速 /r·min^-1	PCF63型許用輸入功率P_P/kW
90	1500	181	180	1500	91	335	1500	46
	1000	121		1000	60		1000	31
	750	90		750	45		750	23
	600	73		600	36		600	18
100	1500	163	200	1500	82	400	1500	41
	1000	109		1000	54		1000	27
	750	82		750	41		750	20
	600	65		600	33		600	16
112	1500	146	224	1500	73	450	1500	36
	1000	97		1000	48		1000	24
	750	73		750	36		750	18
	600	58		600	29		600	15
125	1500	131	250	1500	65	500	1500	33
	1000	87		1000	44		1000	22
	750	65		750	33		750	16
	600	52		600	26		600	13
140	1500	117	280	1500	58	560	1500	29
	1000	78		1000	39		1000	19
	750	58		750	29		750	15
	600	47		600	23		600	12
160	1500	102	315	1500	52	630	1500	26
	1000	68		1000	35		1000	17
	750	51		750	26		750	13
	600	41		600	21		600	10

PBF、PCF型減速機許用輸出轉矩（JB/T6120-1992）

PBF、PCF型減速器許用輸出轉矩

型號	公稱傳動比i_N	輸入轉速/r·min^-1	許用轉出轉矩T_P/N·m
PBF56	10～80	1500～600	83400
PBF80	10～80	1500～600	208000
PBF100	10～80	1000～600	417000
PBF125	10～80	1000～600	83380
PBF160	10～80	1000～600	12850
PBF200	10～80	1000～600	2511000
PCF63	90～630	1500～600	104000
