產品展示

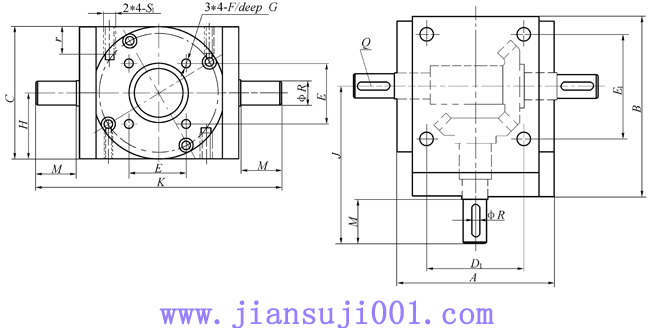

傘齒輪箱（MGB）
| 型號 | CS2.5 -MGB | CS5 -MGB | CS10 -MGB | CS25 -MGB | CS50 -MGB |
| Ratio | 1:1 | 1:1 | 1:1 | 1:1 | 1:1 |
| A | 70 | 98 | 98 | 121 | 121 |
| B | 72 | 104 | 104 | 134.5 | 134.5 |
| C | 50 | 62 | 75 | 82 | 117 |
| D1±0.2 | 38 | 60 | 60 | 78 | 78 |
| E | 24 | 32.5 | 35 | 44 | 55 |
| E1±0.2 | 38 | 60 | 60 | 78 | 78 |
| F | M6 | M8 | M8 | M8 | M10 |
| G | 10 | 12 | 12 | 12 | 15 |
| H | 25 | 31 | 37.5 | 41 | 58.5 |
| J | 66 | 86 | 91 | 119 | 129 |
| K | 110 | 142 | 152 | 185 | 205 |
| M | 19 | 21 | 26 | 30 | 40 |
| Q | 3*3*14 | 3*3*18 | 5*5*20 | 5*5*36 | 6*6*36 |
| ΦRj6 | 9 | 10 | 14 | 16 | 20 |
| S1 | M6 | M6 | M8 | M8 | M10 |
| T | 13 | 13 | 15 | 15 | 16 |
注：如需要其他規格可根據用戶實際需要定制。

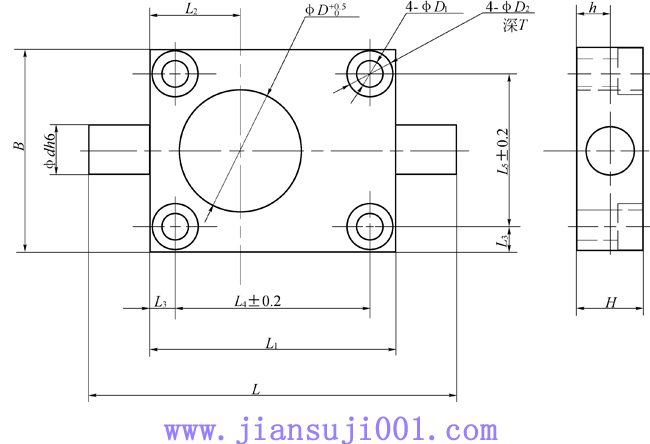

縱向耳軸座（TAL）
| 型號 | D | d | B | L | L1 | L2 | L3 | L4 | L5 | D1 | D2 | T | H | h |
| CS2.5-TAL | 30 | 12 | 50 | 90 | 60 | 22 | 6 | 48 | 38 | 7 | 11 | 7 | 16 | 8 |
| CS5-TAL | 34 | 15 | 72 | 110 | 80 | 31 | 10 | 60 | 52 | 9 | 15 | 9 | 20 | 10 |
| CS10-TAL | 43 | 20 | 85 | 140 | 100 | 40 | 11 | 78 | 63 | 9 | 15 | 9 | 25 | 12.5 |
| CS25-TAL | 51 | 25 | 105 | 170 | 130 | 54 | 12 | 106 | 81 | 11 | 18 | 11 | 30 | 15 |
| CS50-TAL | 66 | 35 | 145 | 240 | 180 | 78 | 15 | 150 | 115 | 13 | 22 | 13 | 40 | 20 |
| CS150-TAL | 91 | 45 | 165 | 270 | 200 | 83 | 17 | 166 | 131 | 21 | 35 | 21 | 50 | 25 |
| CS250-TAL | 126 | 70 | 220 | 330 | 240 | 100 | 25 | 190 | 170 | 32 | 50 | 31 | 80 | 40 |
| CS350-TAL | 151 | 80 | 250 | 390 | 290 | 125 | 30 | 230 | 190 | 38 | 60 | 37 | 90 | 45 |
| CS500-TAL | 181 | 90 | 300 | 520 | 360 | 152 | 35 | 290 | 230 | 50 | - | - | 100 | 50 |

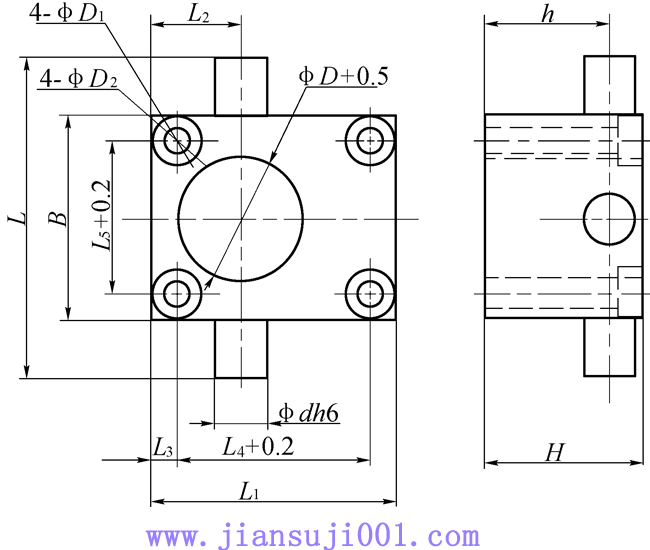

橫向耳軸座（TAT）
| 型號 | D | d | B | L | L1 | L2 | L3 | L4 | L5 | D1 | D2 | T | H | h |
| CS2.5-TAT | 30 | 12 | 50 | 80 | 60 | 22 | 6 | 48 | 38 | 7 | 11 | 7 | 39 | 31 |
| CS5-TAT | 34 | 15 | 72 | 102 | 80 | 31 | 10 | 60 | 52 | 9 | 15 | 9 | 45 | 35 |
| CS10-TAT | 43 | 20 | 85 | 125 | 100 | 40 | 11 | 78 | 63 | 9 | 15 | 9 | 50 | 37.5 |
| CS25-TAT | 51 | 25 | 105 | 145 | 130 | 54 | 12 | 106 | 81 | 11 | 18 | 11 | 62 | 47 |
| CS50-TAT | 66 | 35 | 145 | 205 | 180 | 78 | 15 | 150 | 115 | 13 | 22 | 13 | 66 | 46 |
| CS150-TAT | 91 | 45 | 165 | 235 | 200 | 83 | 17 | 166 | 131 | 21 | 35 | 21 | 73 | 48 |
| CS250-TAT | 126 | 70 | 220 | 310 | 240 | 100 | 25 | 190 | 170 | 32 | 50 | 31 | 80 | 40 |
| CS350-TAT | 151 | 80 | 250 | 350 | 290 | 125 | 30 | 230 | 190 | 38 | 60 | 37 | 90 | 45 |
| CS500-TAT | 181 | 90 | 300 | 460 | 360 | 152 | 35 | 290 | 230 | 50 | - | - | 100 | 50 |
耳軸支座（LB）
| 型號 | D | D1 | H | H1 | L | L1 | B | B1 | d | d1 | T |
| CS2.5-LB | 12 | 20 | 30 | 15 | 50 | 35 | 16 | 18 | 7 | 11 | 7 |
| CS5-LB | 15 | 25 | 34 | 17 | 65 | 45 | 20 | 22 | 9 | 15 | 9 |
| CS10-LB | 20 | 30 | 38 | 19 | 70 | 50 | 20 | 22 | 9 | 15 | 9 |
| CS25-LB | 25 | 35 | 54 | 27 | 80 | 58 | 20 | 22 | 11 | 18 | 11 |
| CS50-LB | 35 | 50 | 70 | 35 | 100 | 70 | 30 | 32 | 13 | 22 | 13 |
| CS150-LB | 45 | 60 | 80 | 40 | 140 | 100 | 40 | 42 | 22 | 35 | 21 |
| CS250-LB | 70 | 90 | 124 | 62 | 220 | 160 | 63 | 65 | 32 | 50 | 31 |
| CS350-LB | 80 | 105 | 144 | 72 | 245 | 180 | 63 | 65 | 38 | 60 | 37 |
| CS500-LB | 90 | 120 | 160 | 80 | 280 | 20 | 80 | 82 | 50 | - | - |
注：成對使用

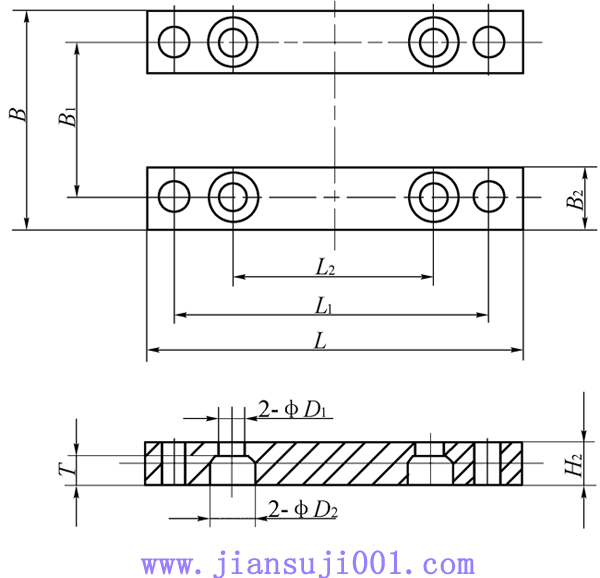

安裝塊（MF）
| 型號 | L | L1 | L2 | B | B1 | B2 | d | D1 | D2 | T | h |
| CS2.5-MF | 90 | 75 | 48 | 52 | 38 | 14 | 7 | 7 | 11 | 7 | 11 |
| CS5-MF | 120 | 100 | 60 | 72 | 52 | 20 | 9 | 9 | 15 | 9 | 13 |
| CS10-MF | 140 | 120 | 78 | 85 | 63 | 20 | 9 | 9 | 15 | 9 | 13 |
| CS25-MF | 170 | 150 | 106 | 105 | 81 | 25 | 11 | 11 | 18 | 11 | 16 |
| CS50-MF | 230 | 204 | 150 | 145 | 115 | 30 | 13 | 13 | 22 | 13 | 18 |
| CS150-MF | 270 | 236 | 166 | 171 | 131 | 40 | 21 | 21 | 35 | 21 | 28 |
| CS250-MF | 340 | 290 | 190 | 230 | 170 | 60 | 32 | 32 | 50 | 31 | 40 |
| CS350-MF | 410 | 350 | 230 | 270 | 190 | 80 | 38 | 38 | 60 | 37 | 50 |
| CS500-MF | 500 | 430 | 290 | 330 | 230 | 100 | 50 | 50 | - | - | 63 |
注：成對使用

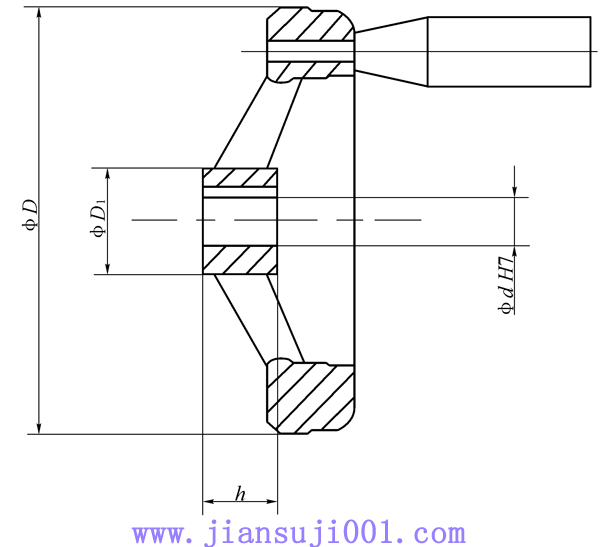

手輪（HW）
| 型號 | d | D | D1 | H | h |
| CS2.5-HW | 9 | 80 | 23 | 35 | 17 |
| CS5-HW | 10 | 100 | 25 | 35 | 17 |
| CS10-HW | 14 | 125 | 31 | 44 | 22 |
| CS25-HW | 16 | 160 | 40 | 51 | 27 |
| CS50-HW | 20 | 200 | 48 | 55 | 30 |
| CS150-HW | 25 | 250 | 52 | 60 | 34 |
| CS250-HW | 30 | 320 | 60 | 64 | 40 |
| CS350-HW | 35 | 400 | 65 | 72 | 45 |
| CS500-HW | 48 | 630 | 80 | 80 | 50 |
連接軸（RS）
| 型號 | D | C | B | T | L |
| CS2.5-RS | 11 | 25 | 4 | 2.5 | Demanded |
| CS5-RS | 19 | 30 | 6 | 3.5 | Demanded |
| CS10-RS | 24 | 35 | 8 | 4 | Demanded |
| CS25-RS | 28 | 40 | 8 | 4 | Demanded |
| CS50-RS | 28 | 40 | 8 | 4 | Demanded |
注：如需要其他規格可根據用戶實際需要定制。
選型與計算
確定載荷：
根據需要的提升力、傳動速度和安裝位置初步選擇合適的升降機型號及其速比，參見“表CS3-1、主要性能參數表” ，并初步選好配套的驅動部件以確定整個系統的安裝位置和空間，參見“四、可選附件” 。無特殊要求時，配套附件的編號僅在配套升降機型號后加部件標識，如：“CS10”升降機的配套縱向耳軸座（部件標識：TAL）為“CS10-TAL” 。
確定工作方向：
根據要求的工作方向確定輸入軸（蝸桿）的旋轉方向。蝸桿的旋轉方向與工作絲杠（或螺母）的伸縮方向類似于齒輪和齒條的關系，具體如“表CS3-6、聯接尺寸表-A型結構”的示意圖中的箭頭所示。如多臺組合使用，還需注意傘齒輪箱的旋轉方向。
確定行程：
初選行程后，按“表CS3-3、絲杠長度與極限負荷的關系圖表”校驗推桿的臨界彎曲力，如壓載荷過大，則需增大絲杠規格。通常是增大升降機規格（絲杠隨之增大）；在升降機載荷足夠的情況下也可僅增大絲杠規格（需與廠家聯系定制）。
確定工作速度：
根據工作周期和負載情況，按“表CS3-2、提升力和提升速度表”校驗最大許用速度，如速度過高，則需選擇更大規格的升降機，在升降機載荷足夠的情況下也可僅增大絲杠的導程（需與廠家聯系定制）。對于B型結構的升降機，還需校驗絲杠的許用轉速，參見“表CS3-4、B型結構升降機的絲杠轉速與長度關系圖表”，如速度過高，則需增大絲杠規格（需與廠家聯系定制），或增大升降機規格。
確定驅動扭矩：
TM=（F·P）/（2·π·η·i）+T0
TM：升降機需要的的驅動轉矩，單位Nm；
F：絲杠上的實際載荷，單位KN；
P：絲杠的導程，單位mm；（參見“CS3-1主要性能參數表”）
η:絲杠升降機的總效率；（參見“CS3-1主要性能參數表”）
i:升降機的傳動比；（參見“CS3-1主要性能參數表”）
T0:空載轉矩，單位Nm；（參見“CS3-1主要性能參數表”）
按“表CS3-2、提升力和提升速度表”校驗相應工況下的許用扭矩。自鎖力矩、啟動轉矩和加速轉矩一般比持續運行時的力矩要高（通常為計算值的1.3～1.5倍），多臺組合使用時還需考慮中間傳動部件的效率。
確定驅動功率：
PM=（TM·n）/9549
PM：升降機需要的的驅動功率，單位KW；
TM：升降機需要的的驅動轉矩，單位Nm；
n：升降機需要的的輸入轉速，單位rpm；
按“表CS3-2、提升力和提升速度表”校驗相應工況下的許用功率。通常選擇電機的功率為計算值的約1.5倍。
注意事項：
在完全確定升降機規格及其附件之前，需要注意：
盡量減少傳動部件和縮短傳動軸；
每個傳動部件的載荷均須足夠，避免用傘齒輪箱的一個齒輪傳遞過多的轉矩；
明確各個升降機絲杠的動作方向是否正確，升降機及傘齒輪箱的位置是否合理；
必要時采用一個限制力矩的聯軸器來保護整個系統；
全部確認后按照樣本最后的“CS系列升降機訂購向?qū)А钡氖纠顚憽吧禉C(jī)訂單” 。
CS升降機訂購向?qū)?/P>
| 步驟 | 選擇內容 | 選項 | 結果（例） | |||||||||
| 1 | 機體規格：CS+所需提升力，如CS50型，提升力為50KN | CS2.5 | CS5 | CS10 | CS25 | CS50 | CS150 | CS250 | CS350 | CS500 | CS50 | |
| 2 | 傳動比：N或L | N：普通速比，可省略不標， 每輸入1圈升降1㎜ | L：慢速比，需標注， 每輸入1圈升降0.25㎜ |
L | ||||||||
| 3 | 結構形式：A或B | A：絲杠作軸向移動，不旋轉（否則影響提升量） | B：螺母作軸向移動，絲 杠作旋轉運動 |
A | ||||||||
| 4 | 絲杠接頭類型：按3的結果區分 | 結構形式A | 1:圓柱 | 2：法蘭 | 3：螺紋 | 4：扁頭 | 5：開口 | 3 | ||||
| 結構形式B | 1：圓柱 | 0（無） | ||||||||||
| 5 | 行程： | 根據實際需要，單位：㎜ | 500 | |||||||||
| 6 | 附加要求：默認為Tr絲杠，可多項選 | 結構形式A | B：滾珠絲杠型 | P：帶防轉裝置 | S：帶防護罩 | S | ||||||
| 結構形式B | B：滾珠絲杠型 | S：帶防護罩 | ||||||||||
| 以下配件需單獨購買 | ||||||||||||
| 7 | 可選附件： 根據需要選擇，可多項選擇， 不要?jiǎng)t不選 （其中“PB：風箱式防護套”如與升 降機配套購買，在“附加要求”中注S即可，也 可單獨購買） | PB：風箱式防護套 | 在“機體規格”后加代號，如CS50-PB-行程 | 按附加 要求 | ||||||||
| SP：螺旋防護套 | 在“機體規格”后加代號，如CS50-SP-行程 | (不需要) | ||||||||||
| MA：電機聯接座 | 在“機體規格”后加代號，如CS50-MA | CS50-MA | ||||||||||
| MT：電機 | 在“機體規格”后加代號，如CS50-MT | CS50-MT | ||||||||||
| FC：彈性聯軸器 | 在“機體規格”后加代號，如CS50-FC | CS50-FC | ||||||||||
| MGB：傘齒輪箱 | 在“機體規格”后加代號，如CS50-MGB | (不需要) | ||||||||||
| TAL：縱向耳軸座 | 在“機體規格”后加代號，如CS50-TAL | (不需要) | ||||||||||
| TAT：橫向耳軸座 | 在“機體規格”后加代號，如CS50-TAT | (不需要) | ||||||||||
| LB：耳軸支座 | 在“機體規格”后加代號，如CS50-LB | (不需要) | ||||||||||
| MF：安裝塊 | 在“機體規格”后加代號，如CS50-MF | (不需要) | ||||||||||
| HW：手輪 | 在“機體規格”后加代號，如CS50-HW | (不需要) | ||||||||||
| RS：連接軸 | 在“機體規格”后加代號，如CS50-RS | (不需要) | ||||||||||
| 8 | 特殊要求：（備注） | 根據實際情況，必要時提供圖紙 | 外殼黑色 | |||||||||
根據以上訂貨示例選取升降機，并需要配套的電機聯接座、電機和聯軸器，則訂單如下：
| 升降機訂單（例） | |||
| 序號 | 訂貨內容 | 數量 | 備注 |
| 1 | CS50L-A-3-500-S | 10 | 外殼漆成黑色 |
| 2 | CS50-MA | 10 | 外殼漆成黑色 |
| 3 | CS50-MT | 10 | |
| 4 | CS50-FC | 10 | |
性能特點及其應用
S系列蝸輪絲杠升降機已列為JB/T8809-1998標準，國標系列名稱為“SWL”型，簡稱“S”型。系列承載能力有25 KN，50 KN，100 KN，200 KN，250 KN，350 KN，500 KN，1000 KN，1200 KN，1500 KN等（即2.5T～150T）。最高輸入轉速1500 r/min，最大提升速度2.7 m/min。具有結構緊湊，動力源廣泛，安裝方便，使用靈活，配套形式多，可靠性高，使用壽命長等許多優點。
S系列蝸輪絲杠升降機可以單臺或組合使用，能按一定程序準確控制調整提升或推進的高度，可以用電機或其他動力直接帶動，也可手動，有多種裝配方式，提升高度可按用戶要求定制,能自鎖。
該產品可廣泛應用于機械，冶金，建筑，水利，化工，醫療，文化衛生等各行業。如：重壓緊固裝置升降臺、翻轉裝置及塑機；爬梯、工具升降架和維修升降臺等；電、液澆鑄調整等；升降舞臺、游泳池地面及手術臺高度調整等；水庫閘門以及人力不可及的場所。
