一、特點

GCWS系列蝸桿減速機采用了軸截面為圓弧形的圓柱蝸桿，蝸輪齒形為與蝸桿相共軛的圓弧，故凸凹嚙合。具有性能可靠，承載能力強，體積小，噪聲低，運轉平穩，效率高，密封好等優點。主要配套安裝于化工、制藥、造紙、釀酒等容器上作傳動攪拌用。特別與搪玻璃反應罐配套安裝，由于設計采用了直徑較大的蝸輪軸，并加長了該軸的兩上軸承支撐點距離，改變了原來靠通用支架聯接三軸一體的傳動攪拌形式為減速機與攪拌器直聯一體的傳動攪拌形式。從而比同類產品體積小1/3，承載能力強0.5-1.5倍，傳動效率提高10%-20%。

該減速機與攪拌器聯接形式有兩種：一種是內，外錐體加螺紋的直聯型，另一種是立式夾殼式聯軸器。

二、型式、規格的標注法

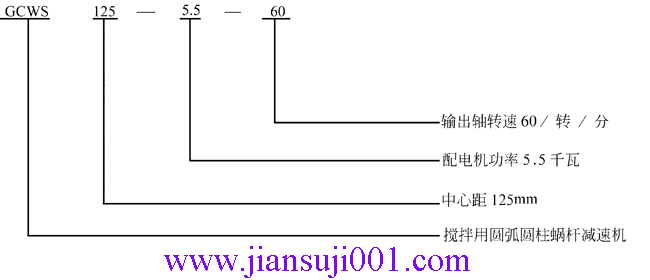

1、型式、標注法

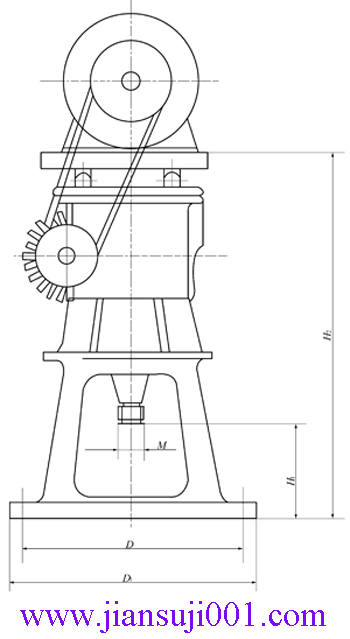

（1）CCWS攪拌用圓弧齒圓柱蝸桿減速機

注：按反應罐實際扭矩選配電機功率。

注：按反應罐實際扭矩選配電機功率，超出表內范圍可為用戶另行設計制作。

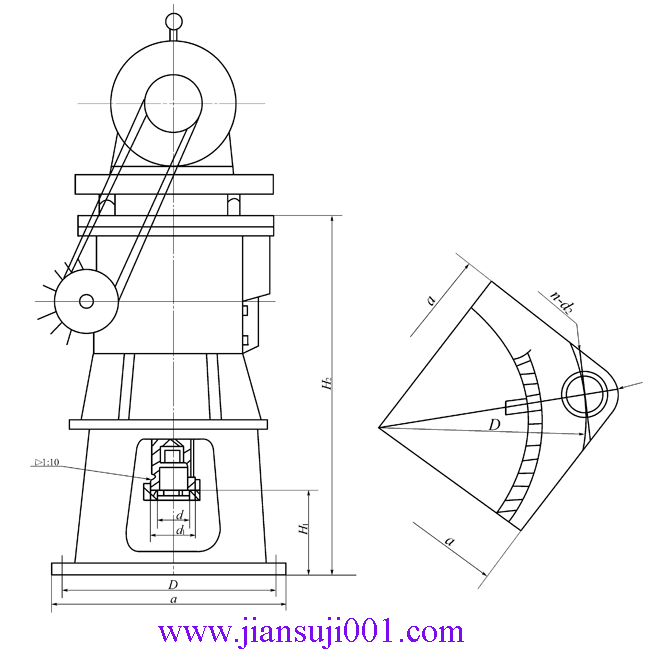

（2）配機械密封支架圓弧齒圓柱減速機外形尺寸（部標）

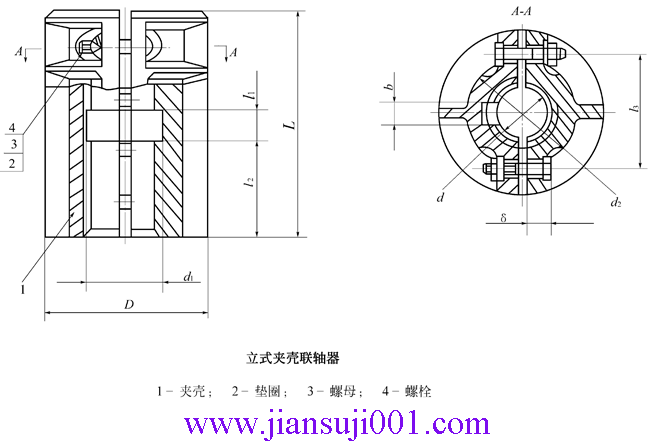

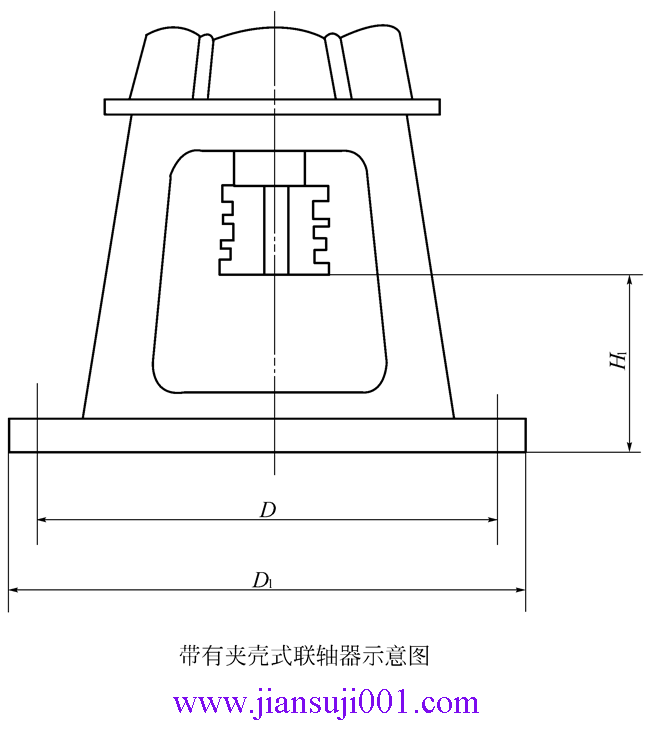

（3）夾殼聯軸器基本參數和尺寸

注：1、最高溫度為250℃。

2、夾殼聯軸器最高圓周線速度為5m/s。

3、當對旋轉偏擺量要求嚴格時，應根據具體情況進行平衡試驗。

4、可按客戶要求另行設計制作。

三、使用注意事項

1、本機蝸桿可正逆兩方向運轉，但不得時逆時順運轉，環境溫度低于0℃時，起動前潤滑油必須加溫到0℃以上，當工作環境溫度高于40℃時，必須采用冷卻措施。

2、減速機的潤滑

潤滑方法采用油浸潤滑，因此在運轉前必須加油，加油時不得高于或低于油面線高度，在通常情況下，根據滑動速度大小按下表選擇適當?shù)臐櫥�油�?/DIV>

中心距 mm	蝸桿額定轉速 min	減速器內在 傳動比	潤滑油
			50℃（cst）	40℃（cst）	蝸輪蝸桿油牌號
100	1500	15.5	225	414～506	N460蝸輪蝸桿油
		31	225	414～506	""
125	1500	15.5	225	414～506	N450"
		31	225	414～506	""
160	1500	15.5	169	288～352	N320"
		31	169	288～352	""
200	1500	15.5	169	288～352	N320"
		31	169	288～352	""
250	1000	15.5	169	288～352	N320"
		31	169	288～352	N460"

 GCWS系列圓弧齒圓柱蝸桿減速機技術參數
