KW型錐面包絡圓柱蝸桿減速機用途JB/T 5559-91

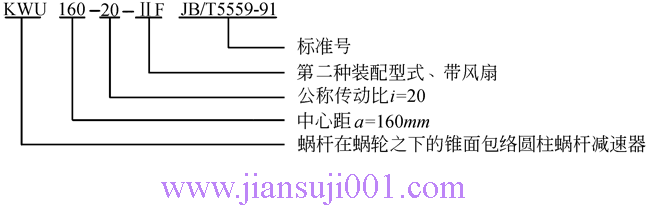

KW型錐面包絡圓柱蝸桿減速機代號和標記方法JB/T 5559－91

KW型錐面包絡圓柱蝸桿減速機承載能力JB/T 5559－91

KW型錐面包絡圓柱蝸桿減速機輸出軸軸端的徑向許用負荷FR或軸向許用負荷JB/T 5559－91

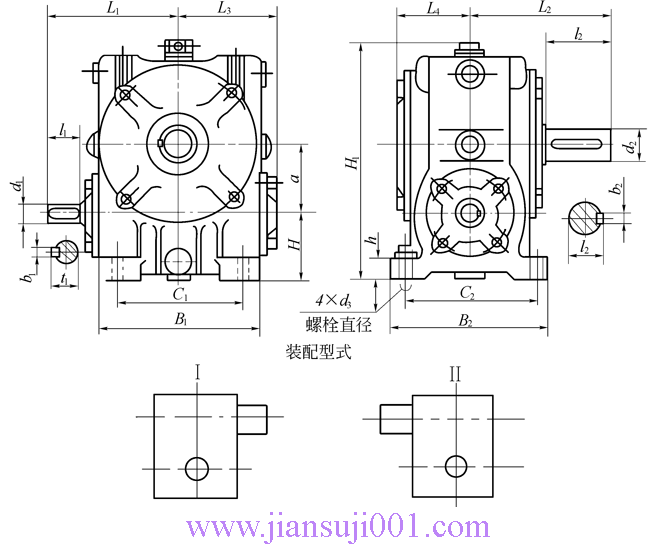

KWU32、KWU40、KWU50、KWU63、KWU80、KWU100、型錐面包絡圓柱蝸桿減速機的外形安裝尺寸和裝配型式Ⅰ—ⅡJB/T 5559－91

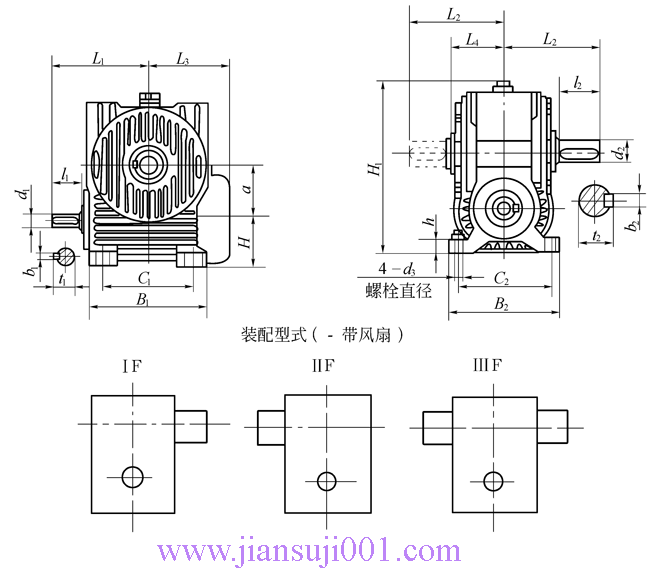

KWU125、KWU160、KWU180、KWU200、KWU225、KWU250、型錐面包絡圓柱蝸桿減速機的外形、安裝尺寸和裝配型式ⅠF—ⅢF JB/T 5559－91

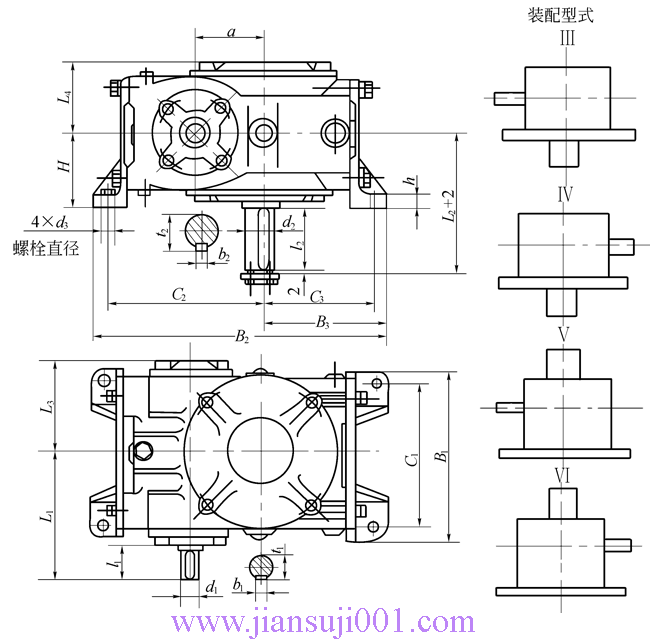

KWS32、KWS40、KWS50、KWS63、KWS80、KWS100、型錐面包絡圓柱蝸桿減速機的外形安裝尺寸和裝配型式Ⅲ—ⅥJB/T 5559－91

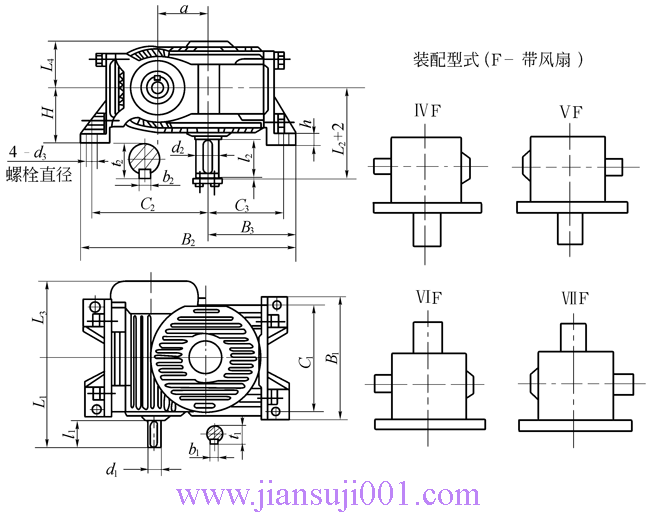

KWS125、KWS160、KWS180、KWS200、KWS225、KWS250、型錐面包絡圓柱蝸桿減速機的外形、安裝尺寸和裝配型式ⅣF—ⅦFJB/T 5559－91

KWO32、KWO40、KWO50、KWO63、KWO80、KWO100、型錐面包絡圓柱蝸桿減速機的外形安裝尺寸和裝配型式Ⅶ—ⅧJB/T 5559－91

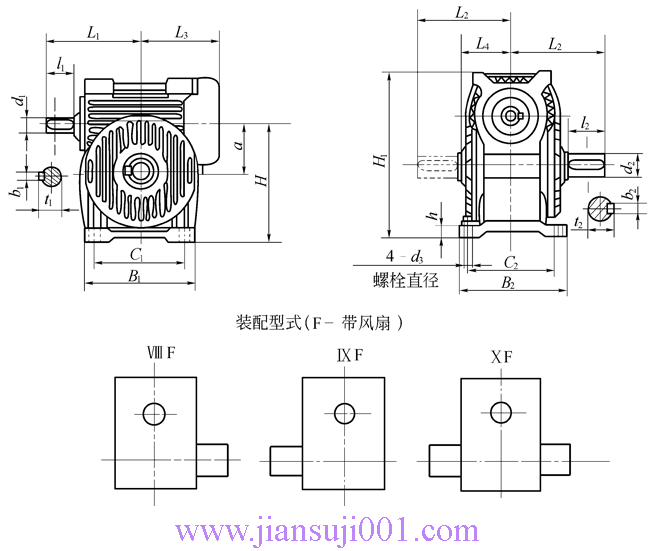

KWO125、KWO160、KWO180、KWO200、KWO225、KWO250、型錐面包絡圓柱蝸桿減速機的外形安裝尺寸和裝配型式ⅧF—ⅩFJB/T 5559－91

頁次：1/2 每頁10條共16條信息分頁：[1][2]

傳動比代號	公稱傳動比i	輸入轉速 n₁（r/min）	中心距代號	1	2	3	4	5	6	7	8	9	10	11	12
			中心距 a（mm）	32	40	50	63	80	100	125	160	180	200	225	250
			型號	KWU KWS KWO
			許用輸入功率P_1P（kW）；許用輸出轉矩T_2P（N·m）
1	7.5	1500	P_1P	—	0.76	1.16	1.98	3.22	7.62	15.61	19.98	32.54	42.51	50.86	64.56
		1500	T_2P	—	28.7	44.1	80.1	142.6	343.6	700	900	1370	1925	2160	3000
		1000	P_1P	—	0.59	0.90	1.40	2.30	6.14	11.10	16.66	24.11	38.26	42.24	54.34
		1000	T_2P	—	33.2	50.6	84.3	149.7	406.1	730	1100	1520	2600	2670	3700
		750	P_1P	—	0.49	0.77	1.15	1.88	5.29	8.59	14.45	18.89	31.74	35.83	42.05
		750	T_2P	—	36.5	57.2	91.31	161.74	462.4	750	1270	1570	2835	3020	3820
		500	P_1P	—	0.36	0.63	0.90	1.48	4.18	6.28	10.97	13.44	23.29	29.69	36.05
		500	T_2P	—	40.1	70.1	106.4	187.9	539.8	810	1430	1650	3000	3680	4850
2	10	1500	P_1P	0.33	0.65	1.12	1.90	3.13	5.77	14.30	25.01	30.67	35.82	49.17	58.19
		1500	T_2P	16.5	30.6	55.9	100.1	170.0	335.3	840	1480	1680	2120	2720	3470
		1000	P_1P	0.26	0.48	0.82	1.37	2.19	4.17	10.36	18.22	22.14	26.43	36.44	42.71
		1000	T_2P	19.2	33.7	61.4	107.6	177.7	358.2	900	1610	1800	2320	3010	3780
		750	P_1P	0.23	0.38	0.66	1.15	1.79	3.51	8.39	13.99	17.02	20.46	28.55	35.19
		750	T_2P	21.9	36.0	65.6	118.0	191.7	399.1	960	1630	1830	2370	3120	4160
		500	P_1P	0.18	0.29	0.49	0.92	1.40	2.95	6.64	10.14	12.35	14.49	20.31	24.36
		500	T_2P	25.9	39.4	71.8	139.4	222.3	499.1	1120	1730	1950	2460	3260	4210
3	12.5	1500	P_1P	—	—	0.84	1.48	3.05	4.81	11.68	19.56	30.84	31.23	44.72	55.40
		1500	T_2P	—	—	55.1	101.7	206.7	360.5	860	1500	2140	2400	3030	4160
		1000	P_1P	—	—	0.62	1.10	2.05	3.44	8.75	16.46	22.15	28.21	32.97	40.69
		1000	T_2P	—	—	60.5	111.7	223.1	378.4	940	1860	2280	3230	3320	4540
		750	P_1P	—	—	0.51	0.96	1.69	2.81	7.06	13.44	17.08	21.55	25.67	32.63
		750	T_2P	—	—	64.5	129.1	243.3	409.3	1000	2010	2320	3250	3410	4840
		500	P_1P	—	—	0.37	0.76	1.24	2.20	6.15	9.86	12.44	15.33	18.13	22.76
		500	T_2P	—	—	70.4	149.9	265.3	473.9	1290	2170	2490	3450	3530	4930
4	15	1500	P_1P	—	0.50	0.75	1.42	2.35	4.05	10.57	19.56	27.54	32.89	47.38	49.89
		1500	T_2P	—	34.0	51.8	104.6	190.5	342.0	900	1650	2430	2955	4200	4400
		1000	P_1P	—	0.39	0.59	1.08	1.63	3.19	7.89	14.39	20.44	24.97	35.00	41.28
		1000	T_2P	—	39.7	60.0	117.8	196.0	391.5	980	1800	2660	3325	4610	5500
		750	P_1P	—	0.32	0.51	0.95	1.33	2.62	7.42	13.20	16.49	20.82	26.75	35.36
		750	T_2P	—	42.7	68.2	135.7	210.0	421.4	1200	2150	2840	3670	4650	6260
		500	P_1P	—	0.23	0.42	0.72	1.04	2.07	5.69	10.56	12.18	16.50	19.29	26.73
		500	T_2P	—	46.5	84.0	153.7	242.2	487.2	1350	2470	3090	4260	4930	6980
5	20	1500	P_1P	—	0.41	0.72	1.34	2.25	3.43	8.34	14.20	23.24	24.60	38.28	43.65
		1500	T_2P	—	36.0	65.6	129.4	223.6	376.5	930	1600	2450	2825	4090	4980
		1000	P_1P	—	0.31	0.53	0.98	1.69	2.43	6.79	10.43	16.75	21.33	28.28	31.68
		1000	T_2P	—	39.4	71.8	137.0	248.2	387.3	1100	1730	2580	3600	4490	5340
		750	P_1P	—	0.24	0.42	0.81	1.43	1.98	5.55	8.59	14.33	18.10	23.14	25.40
		750	T_2P	—	41.9	76.3	149.1	273.6	414.9	1180	1850	2880	4050	4810	5670
		500	P_1P	—	0.18	0.31	0.61	1.16	1.56	4.26	6.72	10.66	14.38	18.38	18.64
		500	T_2P	—	45.4	82.7	164.6	319.9	478.6	1320	2100	3130	4635	5550	6000
6	25	1500	P_1P	0.22	—	0.55	0.95	1.86	3.18	5.94	10.16	13.62	17.52	24.81	29.68
		1500	T_2P	22.6	—	64.5	119.1	243.3	429.7	790	1425	1750	2500	3155	4195
		1000	P_1P	0.16	—	0.41	0.69	1.36	2.25	4.80	8.67	12.95	15.80	18.00	23.18
		1000	T_2P	24.4	—	70.4	129.9	265.3	445.7	950	1815	2460	3320	3390	4845
		750	P_1P	0.13	—	0.32	0.56	1.09	1.82	4.52	8.35	10.66	13.00	14.72	18.02
		750	T_2P	25.9	—	74.6	137.7	281.0	480.0	1160	2295	2660	3600	3645	4950
		500	P_1P	0.09	—	0.23	0.41	0.80	1.44	3.30	6.71	8.35	10.17	11.45	13.58
		500	T_2P	26.3	—	80.5	148.6	303.0	556.8	1250	2690	3045	4100	4110	5520
7	30	1500	P_1P	0.18	0.34	0.51	0.98	1.58	2.64	5.28	11.67	13.18	19.02	20.75	21.15
		1500	T_2P	21.4	41.3	62.7	121.9	226.1	387.4	808	1780	2010	3000	3305	3475
		1000	P_1P	0.14	0.27	0.40	0.71	1.19	1.92	4.06	8.54	10.74	14.22	15.13	15.45
		1000	T_2P	24.7	48.3	71.7	128.3	247.7	414.3	900	1900	2350	3280	3525	3730
		750	P_1P	0.12	0.24	0.34	0.62	1.04	1.76	3.39	7.42	8.45	11.29	12.10	12.69
		750	T_2P	27.0	54.4	78.8	141.2	281.84	488.6	950	2100	2470	3410	3685	3980
		500	P_1P	0.09	0.17	0.28	0.48	0.80	1.31	2.74	5.69	6.94	8.68	8.74	9.92
		500	T_2P	30.1	57.8	95.4	160.5	316.6	524.3	1100	2300	2810	3680	3875	4570
8	40	1500	P_1P	—	0.26	0.35	0.94	1.64	2.33	4.91	8.46	11.58	15.64	19.08	26.93
		1500	T_2P	—	38.9	55.3	149.5	262.1	447.8	960	1700	2160	3160	3605	5630
		1000	P_1P	—	0.22	0.32	0.68	1.17	1.63	3.85	7.08	8.66	12.90	14.13	20.18
		1000	T_2P	—	46.1	72.1	155.9	268.8	450.1	1075	2000	2325	3810	3915	6170
		750	P_1P	—	0.18	0.30	0.56	0.93	1.33	3.17	5.88	7.19	10.60	11.67	16.06
		750	T_2P	—	49.9	87.9	168.6	276.9	477.9	1150	2200	2505	4000	4145	6430
		500	P_1P	—	0.13	0.21	0.42	0.72	1.05	2.52	4.65	5.68	8.42	9.18	11.68
		500	T_2P	—	54.0	91.5	185.5	315.5	546.7	1325	2500	2885	4700	4800	6900
9	50	1500	P_1P	0.15	0.24	0.30	0.67	1.30	1.89	4.02	6.20	10.77	12.06	15.46	18.92
		1500	T_2P	25.1	41.1	56.2	137.7	281.0	439.3	940	1520	2400	3000	3520	4810
		1000	P_1P	0.11	0.20	0.27	0.50	0.97	1.49	3.54	5.45	8.32	10.03	11.53	14.08
		1000	T_2P	28.7	49.3	74.7	148.6	303.0	508.8	1200	1900	2720	3660	3845	5270
		750	P_1P	0.09	0.16	0.23	0.41	0.78	1.23	2.88	4.92	6.92	8.72	9.57	11.67
		750	T_2P	31.4	51.3	84.1	156.0	318.0	543.8	1280	2250	2960	4210	4165	5725
		500	P_1P	0.06	0.14	0.16	0.29	0.57	0.97	2.13	4.03	5.48	7.20	7.55	9.20
		500	T_2P	34.2	54.9	87.1	165.8	337.6	626.3	1400	2750	3415	5000	4800	6600
10	60	1500	P_1P	—	0.22	0.25	0.43	1.09	1.59	3.25	4.89	7.60	9.77	10.60	13.10
		1500	T_2P	—	43.6	56.2	97.8	256.4	390.0	852	1300	2095	2800	3010	3800
		1000	P_1P	—	0.16	0.23	0.34	0.82	1.19	2.63	4.14	6.41	7.35	8.34	11.48
		1000	T_2P	—	46.2	75.4	113.5	275.0	428.9	1000	1600	2615	3100	3490	4830
		750	P_1P	—	0.13	0.20	0.33	0.68	1.07	2.24	3.79	5.50	7.21	7.87	9.53
		750	T_2P	—	48.3	84.0	136.4	290.4	462.6	1100	1900	2830	3820	4100	5200
		500	P_1P	—	0.09	0.15	0.27	0.52	0.80	1.93	3.16	4.52	5.55	6.30	7.52
		500	T_2P	—	51.1	87.6	167.6	330.7	513.6	1340	2250	3290	4150	4735	6100

心距a（mm）	公稱傳動比i
	7.5	10	12.5	15	20	25	30	40	50	60
	F_R或F_A
32	—	400	—	—	—	400	400	—	400	—
40	700	700	—	700	700	—	700	700	700	700
50	1000	1100	1100	1150	1200	1250	1300	1300	1300	1300
63	4000	4200	4400	4600	4800	5000	5200	5400	5400	5400
80	5000	5200	5400	5600	5800	6000	6200	6400	6400	6400
100	6000	6200	6400	6600	6800	7000	7200	7400	7400	7400
125	8500	8500	8800	9000	9200	9400	9600	9800	10000	11000
160	11000	11200	11400	11600	11800	12000	12300	12500	12700	13000
180	13000	13300	13500	13800	14000	14400	14600	14800	15000	15200
200	18000	18200	18400	18600	18800	19000	19200	19400	19400	19800
225	20500	20600	20800	21000	21200	21400	21600	21800	22000	22200
250	21000	21200	21400	21600	21800	22000	22200	22400	22600	22600

型號\尺寸	a	B₁	B₂	C₁	C₂	h	H	H₁	d₃	d₁	l₁	b₁
KWU32	32	97	88	75	75	10	36	124	M5	12j6	25	4
KWU40	40	110	98	85	82	12	45	156	M 6	14j6	25	5
KWU50	50	130	120	100	100	15	48	182	M8	16j6	28	5
KWU63	63	146	140	115	120	16	60	223	M10	18j6	28	6
KWU80	80	175	170	140	145	20	71	270	M12	22j6	36	6
KWU100	100	210	200	170	170	24	80	324	M12	24j6	36	8

型號\尺寸	t₁	L₁	d₂	l₂	b₂	t₂	L₂	L₃	L₄	質量（不含油）
KWU32	135	78	16 j6	28	5	18	80	—	43	3.5
KWU40	16	84	20j6	36	6	22.5	95	—	49	7
KWU50	18	98	22j6	36	8	24.5	105	—	57	9
KWU63	20.5	118	30j6	58	8	33	136	86	65	16
KWU80	24.5	146	38k6	58	10	41	158	105	84	28
KWU100	27	165	40k6	82	12	43	190	123	95	43

型號\尺寸	a	B₁	B₂	C₁	C₂	h	H	H₁	d₃	d₁	l₁	b₁
KWU125	125	270	245	220	210	32	112	418	M16	32k6	58	10
KWU160	160	325	295	270	255	40	140	524	M16	42k6	82	12
KWU180	180	368	325	290	280	45	160	578	M20	45k6	82	14
KWU200	200	410	350	315	295	50	170	623	M20	48k6	82	14
KWU225	225	450	380	350	325	55	190	690	M24	48k6	82	14
KWU250	250	500	415	435	355	65	200	765	M24	55m6	82	16

型號\尺寸	t₁	L₁	d₂	l₂	b₂	t₂	L₂	L₃	L₄	質量（不含油）
KWU125	35	218	55m6	82	16	59	215	202	125	70
KWU160	45	276	65m6	105	18	69	266	242	157	130
KWU180	48.5	300	75m6	105	20	79.5	280	267	167	180
KWU200	51.5	324	80m6	130	22	85	321	299	185	247
KWU225	51.5	342	90m6	130	25	95	337	320	198	301
KWU250	59	374	100m6	165	28	106	390	343	219	406

型號\尺寸	a	B₁	B₂	B₃	C₁	C₂	C₃	d₁	l₁	b₁	t₁	L₁
KWS125	125	290	501	211	245	272	193	32k6	58	10	35	218
KWS160	160	350	605	245	300	360	235	42k6	82	12	45	270
KWS180	180	390	690	280	330	385	255	45k6	82	14	48.5	300
KWS200	200	430	739	300	370	420	275	48k6	82	14	51.5	324
KWS225	225	470	815	325	380	465	300	48k6	82	14	51.5	342
KWS250	250	525	895	365	430	510	345	55m6	82	16	59	374

型號\尺寸	d₂	l₂	b₂	t₂	L₂	L₃	L₄	h	H	d₃	質量（不含油）
KWS125	55m6	82	16	59	215	202	125	32	140	M16	82
KWS160	65m6	105	18	69	266	242	155	40	180	M16	150
KWS180	75m6	105	20	79.5	280	267	167	45	190	M20	210
KWS200	80m6	130	22	85	321	299	185	50	200	M20	278
KWS225	90m6	130	25	95	337	320	198	55	225	M24	365
KWS250	100m6	165	28	106	390	343	219	65	250	M24	480

型號\尺寸	t₁	L₁	d₂	l₂	b₂	t₂	L₂	L₃	L₄	質量（不含油）
KWO125	35	218	55m6	82	16	59	215	202	125	75
KWO160	45	276	65m6	105	18	69	266	242	155	138
KWO180	48.5	300	75m6	105	20	79.5	280	267	167	192
KWO200	51.5	324	80m6	130	22	85	321	299	185	264
KWO225	51.5	342	90m6	130	25	95	337	320	198	330
KWO250	59	374	100m6	165	28	106	390	343	219	450
